Variantes de raccordement.

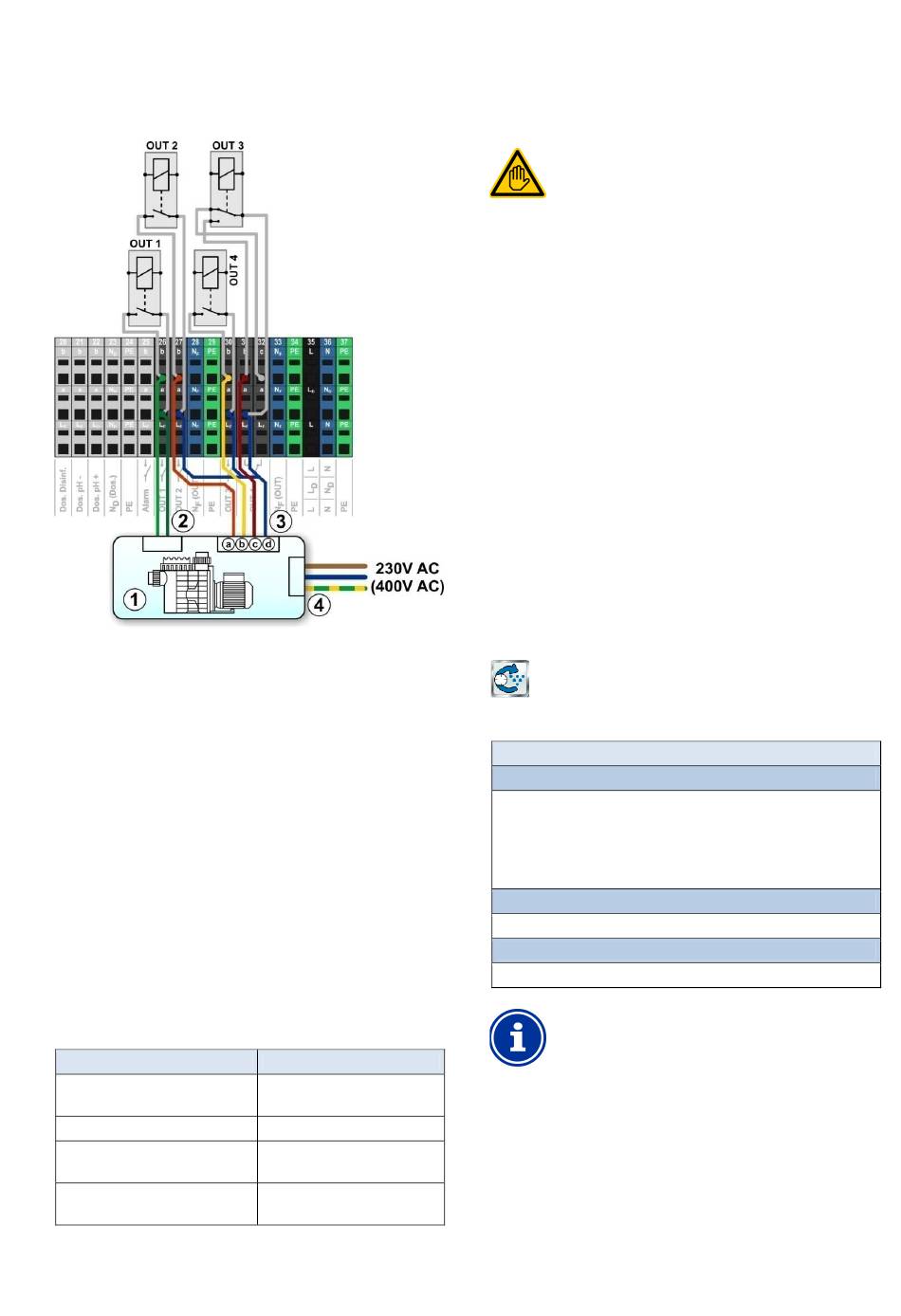

Le raccordement d'une pompe filtrante variable est
représenté schématiquement dans l'illustration suivante.
1 Pompe filtrante
2 Entrée de commande sans potentiel on/off (en
option)
3 Entrée de commande sans potentiel pour le
mode de service
3a Entrée de commande sans potentiel pour le
mode normal
3b Entrée de commande sans potentiel pour le
mode éco
3c Entrée de commande sans potentiel pour
puissance accrue
3d Contact commun pour toutes les
entrées de commande sans potentiel
4 Alimentation en courant externe pour la pompe
filtrante 230V~
(ou 400V~)
Pour le schéma de raccordement illustré, l'affectation des
entrées et sorties suivantes est requise dans le menu :
Fonction
Sortie relais ‚pompe filtrante
on/off'
Sortie relais ‚mode normal'
Sortie relais ‚puissance
réduite'
Sortie relais ‚puissance
accrue'
Sortie relais
OUT 1 [26]
OUT 2 [27]
OUT 3 [30]
OUT 4 [31]
Manuel d'utilisation Pool Manager
26

Pompe Flockmatic

26.1 Consignes de sécurité
Qualification requise pour l'utilisateur :
TECHNICIEN QUALIFIÉ FORMÉ ou
ÉLECTRICIEN QUALIFIÉ
Le raccordement, la configuration et la mise
en service de la commande Flockmatic ne
peuvent être exécutés que par un
TECHNICIEN QUALIFIÉ FORMÉ ou un
ÉLECTRICIEN QUALIFIÉ au sens de la
définition au chapitre Qualification utilisateur.
26.2 Aperçu
®
Le PoolManager vous offre la possibilité de raccorder et
de commander une pompe de floculant Flockmatic.
La commande Flockmatic du PoolManager
possibilités suivantes :
•
Réduction du dosage Flockmatic
•
Blocage du dosage Flockmatic en cas d'absence de
débit
•
Plusieurs minuteries programmables de manière
flexible
•
Surveillance de niveau optionnelle via une entrée de
commutation
26.3

Menu pompe Flockmatic

Le menu de configuration pour la commande Flockmatic
est appelé avec l'icône suivante :
Pompe Flockmatic
Les paramètres suivants sont disponibles :
Menu pompe Flockmatic
Mode Flockmatic
Sélection du mode de service :
• Inactif (la commande Flockmatic n'est pas utilisée)
• Off (Flockmatic est certes utilisé, mais désactivé)
• On
• Minuterie

Libre programmation de la minuterie

Programmation des minuteries.

Configuration de base

Paramètres de base pour la commande Flockmatic.
INFO
Attribution d'une sortie relais
Une commande Flockmatic ne peut être
activée que lorsque vous lui avez affecté une
sortie relais au préalable.
26.3.1 Libre programmation de la minuterie
Ce menu met à disposition 3 intervalles librement
programmables pour la commande Flockmatic.
La programmation s'effectue de la même manière que la
programmation des minuteries pour les commutateurs de
sortie universels, voir 24.3.1 Libre programmation de la
minuterie.
®
®
offre les
