Fusibles; Remplacement D'un Fusible; Remplacement D'un Relais; Remplacement De La Batterie Tampon - Bayrol Pool Manager chlore Manuel D'utilisation

48.3

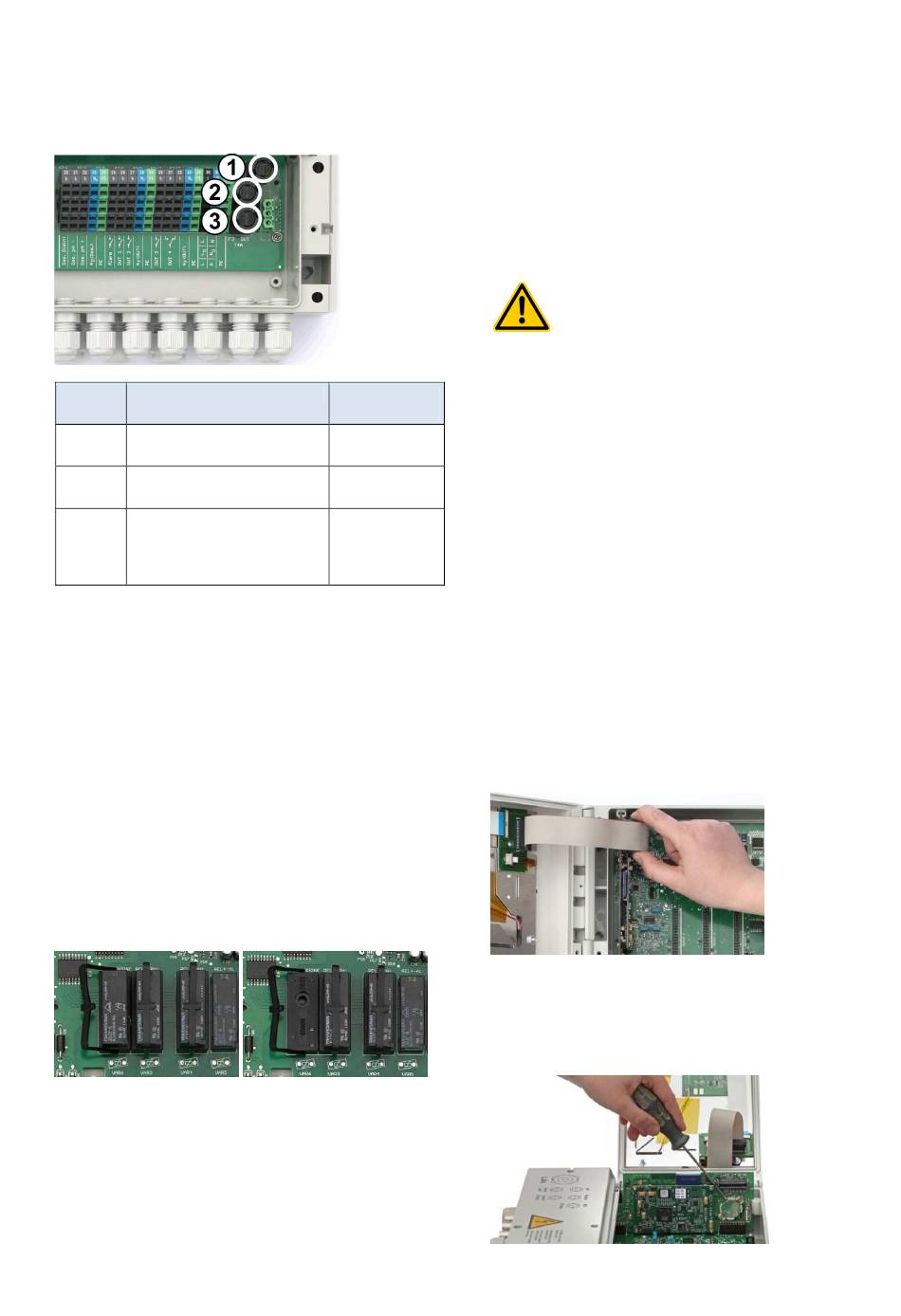

Fusibles

®
Le PoolManager a trois fusibles dans les branchements
de l'alimentation à 230V~, voir aussi chapitre 47.5
Alimentation en courant 230V~.
N° Fonction
1 (F1) Alimentation du
®
PoolManager
2 (F2) Alimentation des sorties de
dosage
3 (F3) Alimentation du relais
d'alarme
et des fonctions
supplémentaires
48.3.1

Remplacement d'un fusible

•
Les fusibles se trouvent dans un support spécial et
peuvent être remplacés facilement.
•
Appuyez légèrement sur le couvercle du porte-fusible
à l'aide d'un tournevis adapté et appliquez une
rotation à gauche.
•
Le couvercle s'ouvre d'un seul coup et vous pouvez
remplacer le fusible.
•
Pour fermer, placez le couvercle avec le fusible dans
le porte-fusible. Appuyez légèrement dessus à l'aide
d'un tournevis et appliquez prudemment une rotation
vers la droite, jusqu'à ce que le couvercle
s'enclenche.
48.4

Remplacement d'un relais

Tous les relais (sauf le relais d'alarme peu sollicité) ont
des socles individuels et se remplacement ainsi
facilement, à tout moment.
•
La position exacte du relais concerné figure au
chapitre 47.1 Circuit imprimé système ou dans la
description sur le circuit imprimer.
•
Rabattez tout d'abord latéralement l'arceau en
plastique.
•
Retirez prudemment le relais usagé.
•
Enfoncez prudemment le nouveau relais dans le
socle.
•
48.5
Le PoolManager
servant à la mise en mémoire tampon de l'heure en
temps réel lorsqu'il est éteint.
La batterie a une durée de vie type d'au moins 5 à 10
ans. Lorsque la tension de batterie chute en dessous de
2,7V, le PoolManager
Valeur
standard
3,15AT
2AT
4AT
La batterie peut être remplacée comme suit :
1.
2.
3.
4.
5.
Manuel d'utilisation Pool Manager
Ensuite, remettez l'arceau en plastique dans sa
position initiale.

Remplacement de la batterie tampon

®
a une batterie au lithium CR-2032
®
déclenche une alarme de batterie.
DANGER !
Plantages possibles après alarme de
batterie
Après une alarme de batterie, le
®
PoolManager peut perdre l'heure du
système lorsqu'il n'est plus alimenté en
courant.
Conséquence possible : Plantages du
®
PoolManager
(temps de dosage ou de commutation
erronés)
• Lorsque le PoolManager
alarme de batterie, remplacez la batterie
tampon sous 4 semaines max.
• Le cas échéant, vous pouvez alimenter le
®
PoolManager
tension de 230V~, afin de ne pas perdre
l'heure.
Débranchez l'alimentation réseau du PoolManager
Ouvrez le boîtier.
Défaites dans un premier temps le câble plat afin
d'avoir un meilleur accès à la batterie. La fiche a un
verrouillage, que vous devez pousser vers la droite
pour déverrouiller.
Insérez prudemment un tournevis plat entre le
support de batterie et la batterie.
Retirez la batterie en exerçant un léger effet de
levier.
®
®
déclenche une
à batterie faible avec une
®
117
.
