16 Fonctions de sécurité et alarmes
16.1 Aperçu
®
Le PoolManager surveille continuellement toutes les
données et tous les états de service pertinents afin de
garantir un fonctionnement sûr et une qualité optimale de
l'eau.
®
Si le PoolManager constate une erreur, celui-ci génère
un message d'alarme attirant l'attention sur le problème.
Certains états d'alarme entraînent un blocage du dosage
des produits jusqu'à ce qu'un remède ait été apporté à la
cause de l'alarme.
Les états d'alarme suivants sont sous la surveillance du
®
PoolManager .
•
Alarmes de seuil haut et bas des valeurs
mesurées
(pH, Cl, mV, température)
Émises lorsqu'une valeur mesurée dépasse les seuils
d'alarme paramétrés.
•
Aucun signal de débit ou alarme de débit (alarme
de débit)
Émis lorsque la circulation ne fonctionne pas ou
qu'aucun débit d'eau de mesure n'est disponible pour
une autre raison.
•
Avertissement de niveau (pH, Cl, mV, O2)
Émis lorsqu'un bidon de produit d'entretien (pH-
Minus, Chloriliquide ou BayroSoft) ne contient plus
qu'une certaine quantité résiduelle (5l, par ex.).
La lance d'aspiration dans le bidon du produit
déclenche un signal correspondant à atteinte de la
valeur seuil.
Les avertissements de niveau peuvent être désactivés
individuellement au menu « Paramétrage des
alarmes » si aucun signal d'avertissement de vide
adéquat n'est disponible.
•
Alarme de niveau (pH, Cl, mV, O2)
Émise lorsqu'un bidon de produit d'entretien (pH
Minus, Chloriliquide ou BayroSoft) est vide.
Les avertissements de niveau peuvent être désactivés
individuellement au menu « Paramétrage des
alarmes » si aucun signal d'avertissement de vide
adéquat n'est disponible.
•
Alarme de dosage (pH, Cl, mV)
Déclenchée lorsque le PoolManager
à se rapprocher de la valeur de consigne malgré un
dosage continu au sein du temps imparti (60 minutes
par ex.). Dans ce cas, le PoolManager
problème et stoppe le dosage.
•
Alarme de la batterie
Émise lorsque la tension de la batterie tampon
montée dans le PoolManager
2,70V. La batterie devrait en ce cas être remplacée
sous quelques semaines. La batterie tampon alimente
l'horloge en temps réel du PoolManager
électrique à l'état débranché.
®
ne parvient pas
®
suppose un
®
tombe au-dessous de
®
en courant
Manuel d'utilisation Pool Manager
16.2 Surveillance du débit (surveillance de flux)
16.2.1 Bornes d'entrée pour la
surveillance de débit
®
Le PoolManager propose deux entrées séparées pour la
surveillance de flux :

16.2.1.1 Surveillance de l'eau de mesure (standard)

Le débit de l'eau de mesure est habituellement surveillé
par un détecteur de proximité inductif monté dans la
chambre de mesure. L'eau courante assure un
relèvement du flotteur dans la chambre de mesure. Si le
flotteur monte jusqu'à hauteur du détecteur de proximité,
celui-ci déclenche un signal de débit.
Le détecteur de proximité dispose de trois câbles de
connexion et est raccordé au bloc de jonction [2] (flux) du
®
PoolManager . La surveillance du signal de débit a
TOUJOURS lieu et ne peut être désactivée pour des
raisons de sécurité.

16.2.1.2 Surveillance de la circulation (en option)

En option, il est possible d'utiliser en plus un autre
émetteur de signaux pour la surveillance de la circulation.
Pour ce faire, un bouton-poussoir est utilisé, qui est
branché sur le bloc de jonction [6] (IN1) du
®
PoolManager . Alternativement la douille BNC IN1 (flux)
peut être utilisée ; celle-ci est raccordée en interne au
bloc de jonction [6] (IN1). La surveillance de cette entrée
est désactivée par défaut dans le PoolManager
au besoin être activée dans le menu « Réglage des
alarmes (Réglages de l'alarme débit) ».
Il est aussi possible d'utiliser le capteur raccordé à
l'entrée IN1 au lieu du détecteur de proximité inductif
comme unique capteur pour la surveillance du flux. Cette
option aussi peut être configurée au menu Réglages des
alarmes (Réglages de l'alarme débit).
DANGER !
Formation de gaz chloré lors du dosage
dans de l'eau stagnante via une
surveillance de débit peu fiable.
Si un seul capteur est utilisé sur l'entrée IN1
pour la surveillance de débit, un risque de
dosage dans de l'eau stagnante existe en
cas d'erreur. Du gaz chloré nocif peut se
former en cas de mélange de Chloriliquide et
de pH-Minus.
Conséquence possible : danger de mort
ou de blessures graves,
détérioration grave de biens matériels.
• Assurez le fonctionnement fiable du
capteur utilisé.
• Veillez à ce que les pompes de dosage
du PoolManager
courant qu'en cas de circulation, voir

chapitre 47.5 Alimentation en courant

230V~.
®

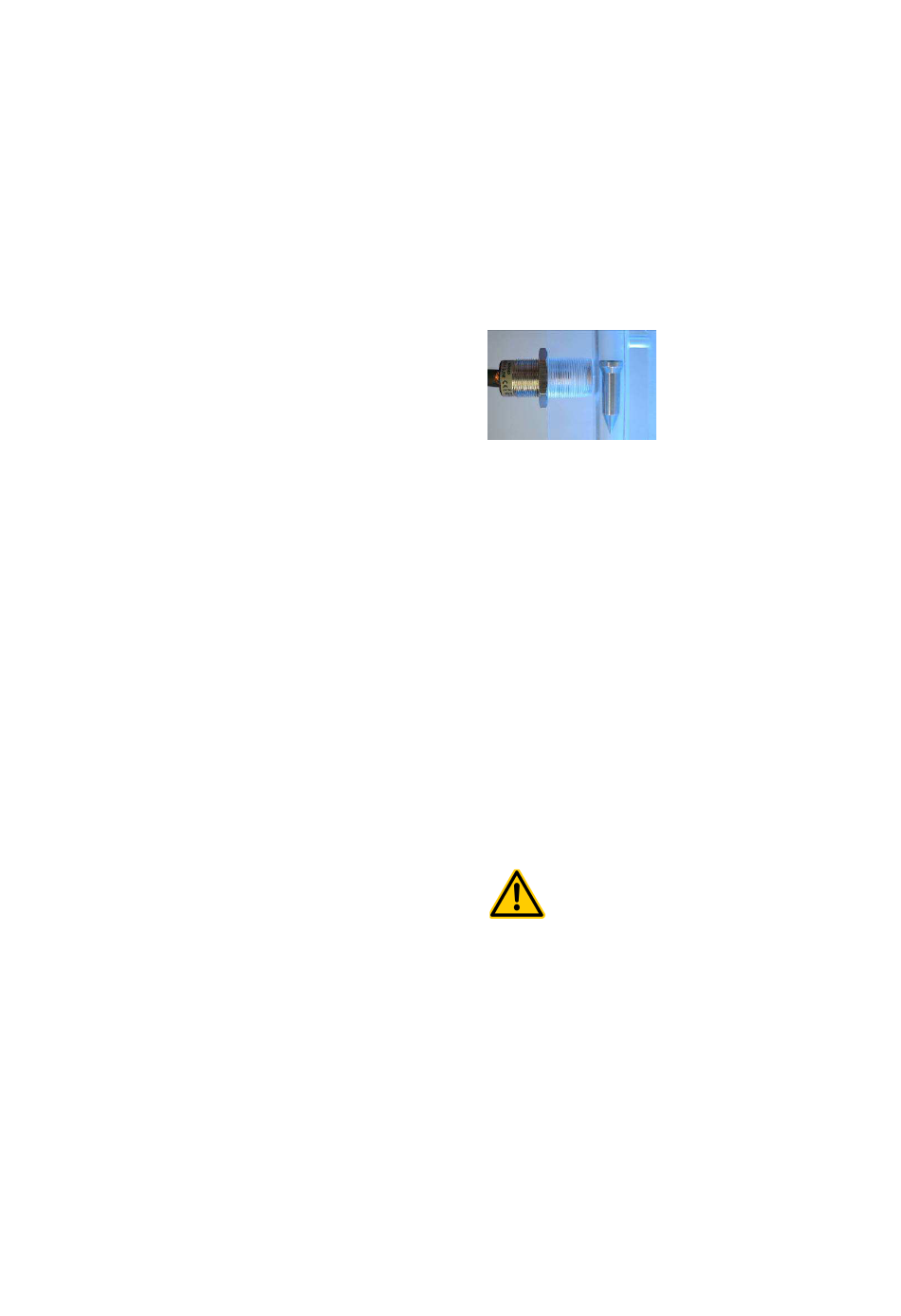

Détecteur de proximité
inductif (gauche) et flotteur
(droite)
®
et peut
®
ne soient alimentées en
