ASTUCE
Raccordement d'un capteur Reed
Si un simple contact Reed ou un autre
contact sans potentiel est utilisé au lieu d'un
détecteur de proximité inductif, celui-ci peut
être raccordé aux bornes [2 ] et [2 - ].
47.6.3

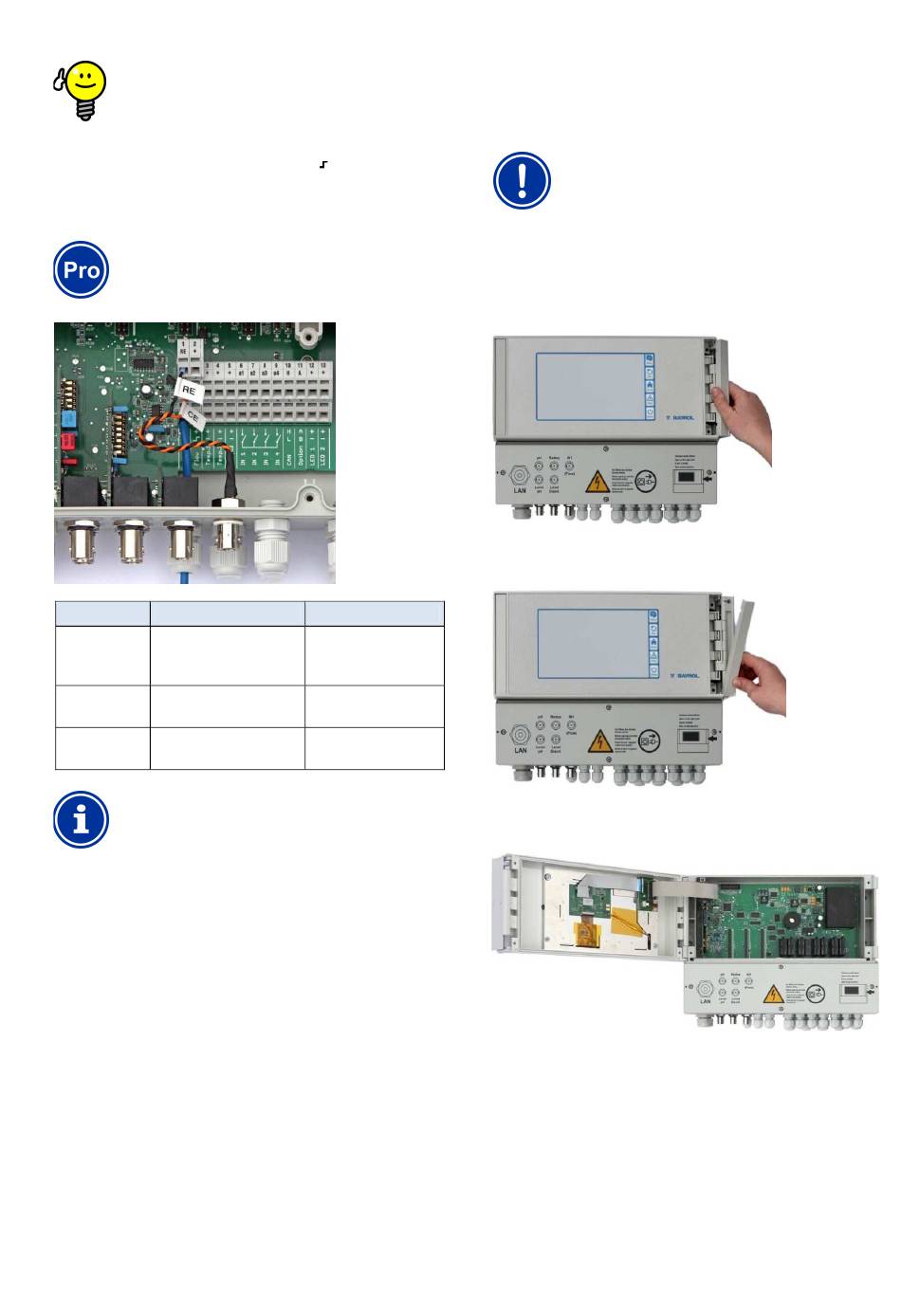

Raccordement d'une cellule de mesure du
chlore
INFO
Ce chapitre ne s'applique qu'à la variante
®
PoolManager
Borne
Fonction
[1 RE]
Électrode de
référence
(Ag/AgCl)
[1 CE]
Contre-électrode
(platine)
[1 WE]
Électrode de travail
(or)
INFO
Raccordement d'électrodes
Les raccordements RE et CE sont placés sur
une douille BNC via câble d'adaptateur.
L'électrode en verre de la cellule de mesure
du chlore est raccordée à celle-ci. Il s'agit à
cet égard d'une électrode redox standard, qui
comprend l'électrode de référence
(argent/électrode de référence au chlorure
d'argent, RE) et la contre-électrode (calotte
de platine, CE).
Le câble de raccordement bleu pour
l'électrode de travail (WE) est directement
raccordé à l'électrode en or de la cellule de
mesure du chlore.
PRO.
Couleur de câble
noir
orange
bleu
Manuel d'utilisation Pool Manager
48
Mesures de maintenance sur l'appareil
48.1
Ouverture du boîtier
REMARQUE IMPORTANTE !
Ouverture par la droite
N'ouvrez jamais le boîtier du côté gauche,
vous risquez sinon de le détériorer.
Ouvrez-le toujours du côté droit !
1.
Ouvrez la charnière sur le côté droit en exerçant une
pression.
2.
Retirez le cache et décrochez la charnière en bas.
3.
Ouvrez le couvercle du boîtier par la gauche.
4.
Pour fermer le boîtier, procéder dans l'ordre inverse.
48.2
Ouverture du bornier
Le couvercle du bornier est fixé par quatre vis. Défaites
les quatre vis et retirez le couvercle du bornier.
Pour fermer, serrez les vis jusqu'à garantir une étanchéité
fiable.
®
116
