26.3.2 Configuration de base
Dans le menu Configuration de base sont effectués les
réglages de base pour la commande Flockmatic. Ceci se
fait en général une fois lors de la mise en service.
Les paramètres suivants sont disponibles :
Sous-menu Configuration de base
Sortie relais Sortie relais utilisée pour la
Flockmatic commande Flockmatic.
(Aucune / OUT 1 [26] / OUT 2 [27] /
OUT 3 [30] /
OUT 4 [31] / pH+ [22] / pH- [21] /
alarme [25]).
Aucune
est inactive
Dosage Dosage Flockmatic souhaité en [%] :
• 100%
Flockmatic
tourne en permanence
• <100%
cyclique
Entrée de Affectation d'une entrée pour la
niveau surveillance de niveau du bidon de
Flockmatic floculant (en option)
(IN 1 [6] / IN 2 [7] / IN 3 [8] / IN 4 [9] /
Aucune).
26.4 Branchement électrique
Qualification requise pour l'utilisateur :
ÉLECTRICIEN QUALIFIÉ
Le branchement électrique de la commande
de pompes filtrantes ne peut être effectué
que par un ÉLECTRICIEN QUALIFIÉ au
sens de la définition au chapitre Qualification
de l'utilisateur.
REMARQUE IMPORTANTE !
Tenir compte des flux maximums
Observez les flux maximums admissibles
pour la somme de toutes les sorties relais
utilisées au mode 230V~ (4A max. au total).
Voir également chapitre 47.5 Alimentation en
courant 230V~.

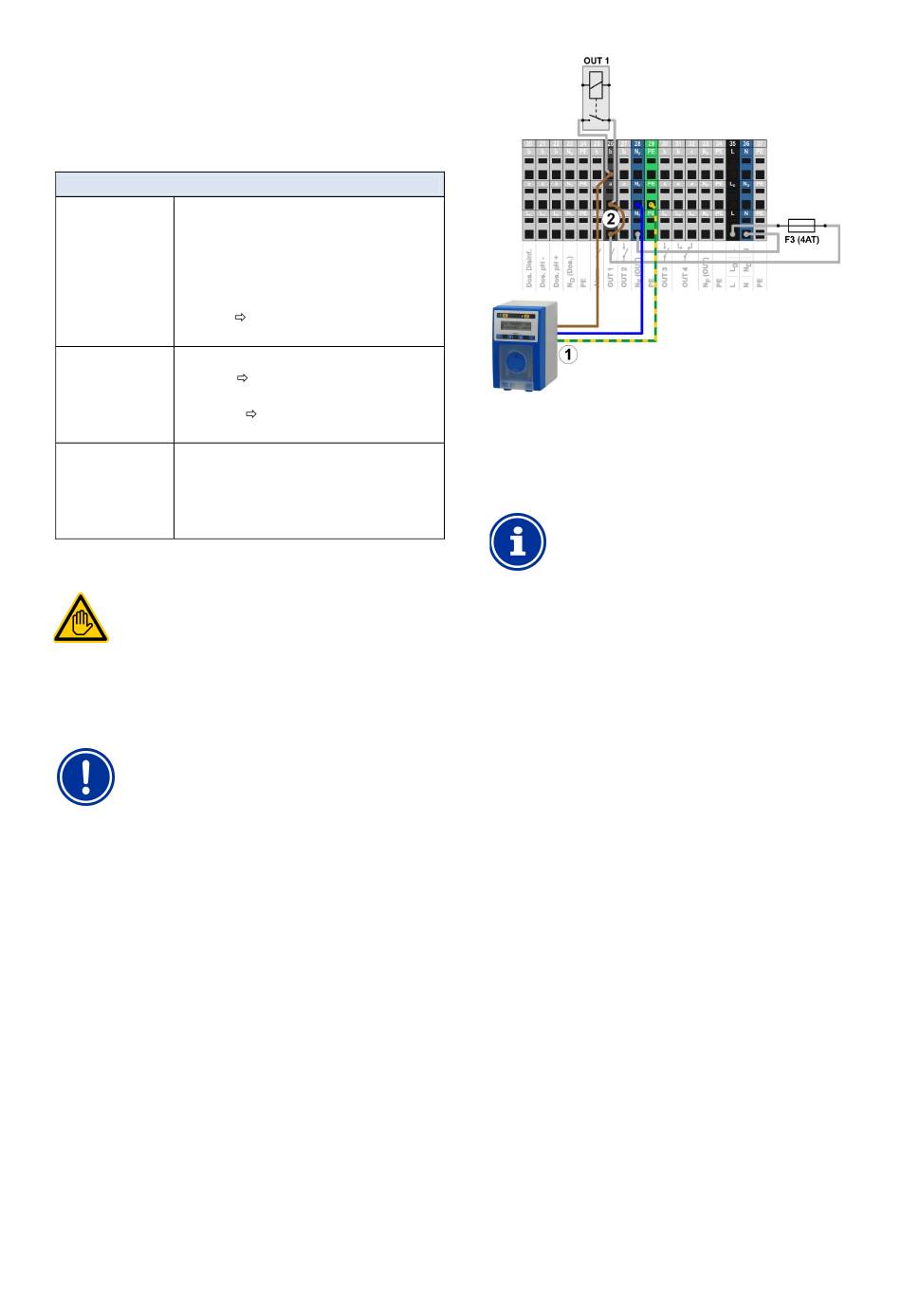

L'illustration suivante représente schématiquement le
raccordement d'une pompe Flockmatic sur la sortie relais
OUT 1.
La commande Flockmatic
La pompe Flockmatic
Activation et désactivation
Manuel d'utilisation Pool Manager
1 Pompe Flockmatic avec alimentation réseau
230V~
2 Pontage à fil dans le bornier de la phase L
contact central de relais a
INFO
Raccordement du neutre N et PE
Le neutre N et le conducteur de protection
PE de la pompe Flockmatic peuvent être
raccordés aux blocs de jonction N
prévus à cet effet, comme dans l'illustration.
®
au
F
et PE
F
