47.4.1.1 Passe-câbles à vis
8 11 ou 12 petits passe-câbles à vis
(pour des diamètres de câbles entre 3 mm et
6,5 mm env.)
9 5 grands passe-câbles à vis
(pour diamètres de câbles entre 5 mm et
10 mm)
Tous les câbles sont insérés dans les passe-câbles à vis
dans le bornier. Procédez à cet égard de la manière
suivante :
1. Défaites les écrous du passe-câbles à vis, de sorte
qu'ils restent encore droits dans le filetage. Vous
pouvez aussi les retirer complètement.
2. Retirez le bouchon d'obturation.
3. Insérez le câble dans le bornier à travers les écrous
et le passe-câbles à vis.
4. Raccordez le câble.
5. Serrez les écrous (mais pas violemment) afin de
garantir une étanchéité fiable.
47.4.2

Bornes de raccordement

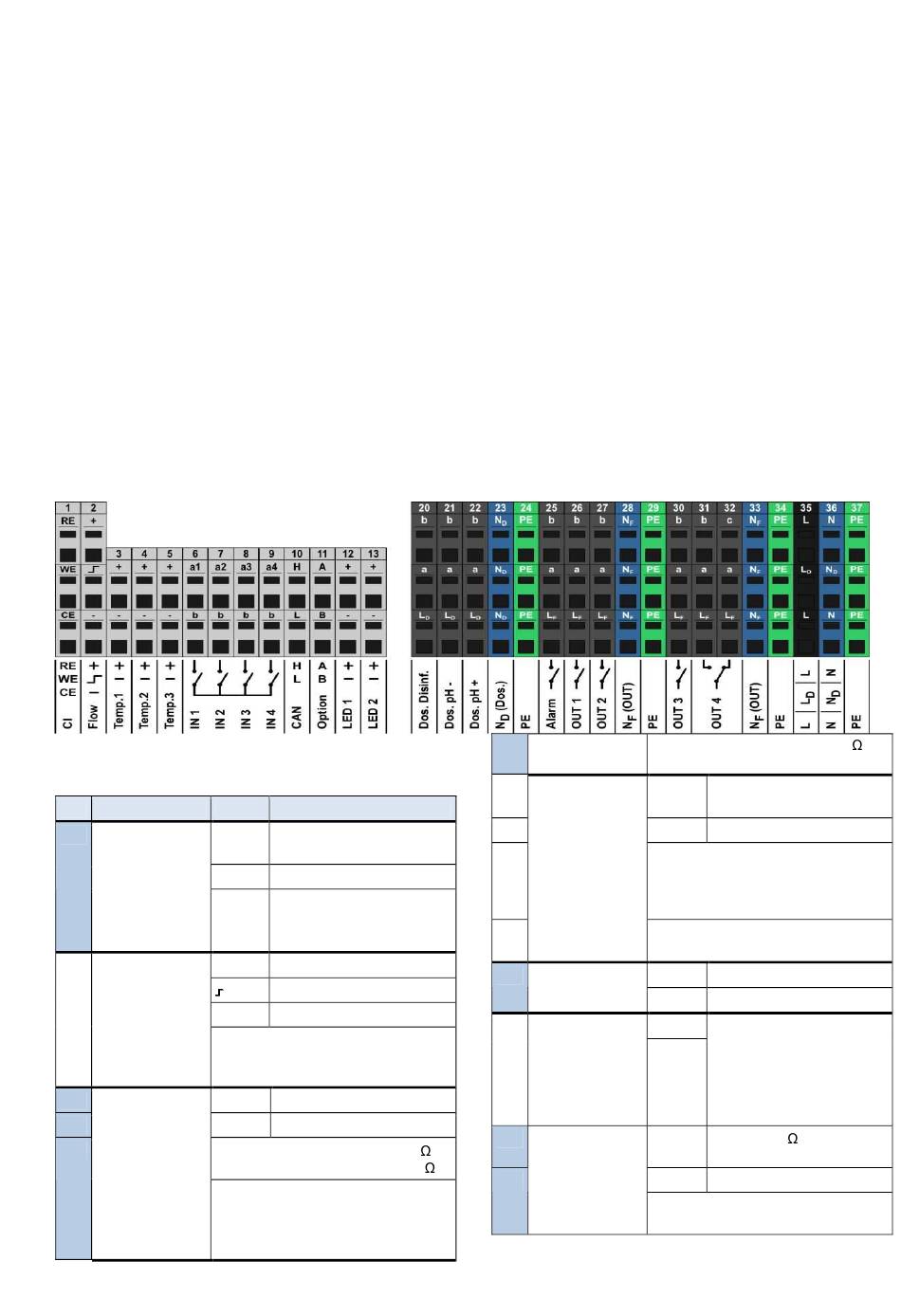

47.4.2.1 Bornes de raccordement pour basse tension

N° Fonction Borne
1 Mesure RE
Potentiostatique
du chlore
WE
(uniquement
CE
ANALYT et
®
PoolManager
PRO)
2 Commutateur +
de débit
(détecteur de
-
proximité
inductif
En cas de débit, la sortie de
« OMRON »)
signaux
est commutée sur GND
3 Entrées de +
température
4 -
1 / 2 / 3
5 Temp. 1 / 2 0..50° C (820..1200 )
Temp. 3
Types de capteurs supportés :
• PT1000
• KTY83
• KTY16-6
Remarques
Électrode de référence
(Ag/AgCl)
Électrode de travail (or)
Contre-électrode (platine)
Tension d'alimentation
Sortie de signal
Masse de signaux (GND)
Entrée de mesure
Masse de signaux (GND)
0..75° C (820..1400 )
Manuel d'utilisation Pool Manager
(résistance en dérivation 2k
requise !)
6 Entrées de a1/2/3/
commutation 4
universelles
7 b
IN 1 / IN 2 / IN 3
8 Pour le raccordement de
/ IN 4
commutateurs externes sans
potentiel ou de contacts de
commutation.
9 IN 1 peut en option être utilisé
pour la surveillance de débit.
10 Bus CAN H
L
11 Option A
B
12 LED 1 / LED 2 +
13 -
Pour le raccordement de LED pour
les effets d'éclairage (option)
®
Entrée de signal
Masse de signaux (GND)
CAN High
CAN Low
Ces bornes sont
connectées aux
emplacements
d'extension et réservées
pour des fonctions
ultérieures.
5V avec 50 de
résistance en série
Masse de signaux (GND)
