Описание станка
3.1 Технические характеристики
Максимальные размеры заготовки
при отрезке 90°
Круг................................................270 мм
Квадрат..................................260x260 мм
Прямоугольник......................350x220 мм
при отрезке +45°
Круг................................................240 мм
Квадрат..................................200x200 мм
Прямоугольник....................220 x 160 мм
при отрезке +60°
Круг................................................140 мм
Квадрат..................................100x100 мм

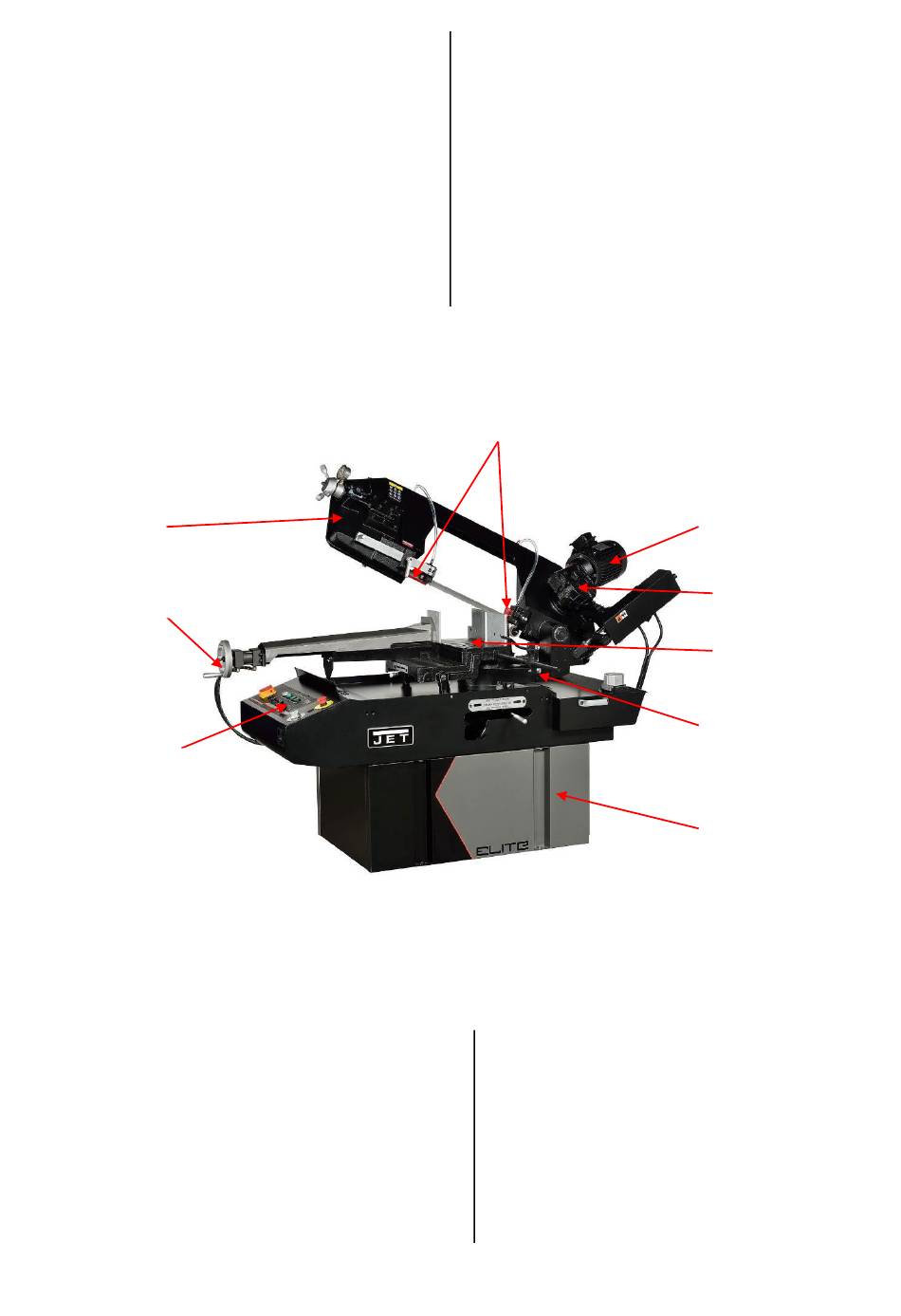

Пильная
рама
Маховик тисков
Панель
управления
3.2 Размеры станка, транспортировка,
установка, демонтаж
3.4 Транспортировка станка
Если необходимо переместить станок в упаковке,
используйте вилочный погрузчик или переносите
его с помощью ремней, как показано на рисунке.
3.5 Минимальные требования для установки
станка
Напряжение и частота должны соответствовать
необходимым требованиям двигателя станка.
Прямоугольник......................140x100 мм
при отрезке -45°
Круг................................................210 мм
Квадрат..................................170x170 мм
Прямоугольник......................160x160 мм
Высота стола.................................890 мм
Размер пильного
полотна...........................27×0,9×3160 мм
Скорость движения
пильного полотна.................20-85 м/мин
Двигатель...........................1,5 кВт, 400 В
Размеры станка........1885×690×1540 мм
Размеры в упаковке..1945×750×1660 мм
Вес нетто.........................................530 кг
Направляющие
полотна
Температура окружающей среды должна
находиться в пределах от –10 ºC до +50 ºC.
Относительная влажность не более 90%.
3.4 Сборка отдельных частей и
комплектующих
Присоедините следующие компоненты:
1: Установите упор
2: Установите на один уровень с тисками рольганг
или поддерживающий ролик (при наличии).
6
Главный двигатель
Редуктор
Стол
Поворотный
механизм
Основание
