6.1 Scie à archet
La scie à archet comprend le bras de la scie, les membres
d'entraî nement (moteur, boî te de vitesses, roue de la lame), le
système de tension de lame, les guides et les protections de
lame.
Le modèle EHB-270DGSVIP comprend également un cylindre
hydraulique et un ressort de contrepoids réglable.

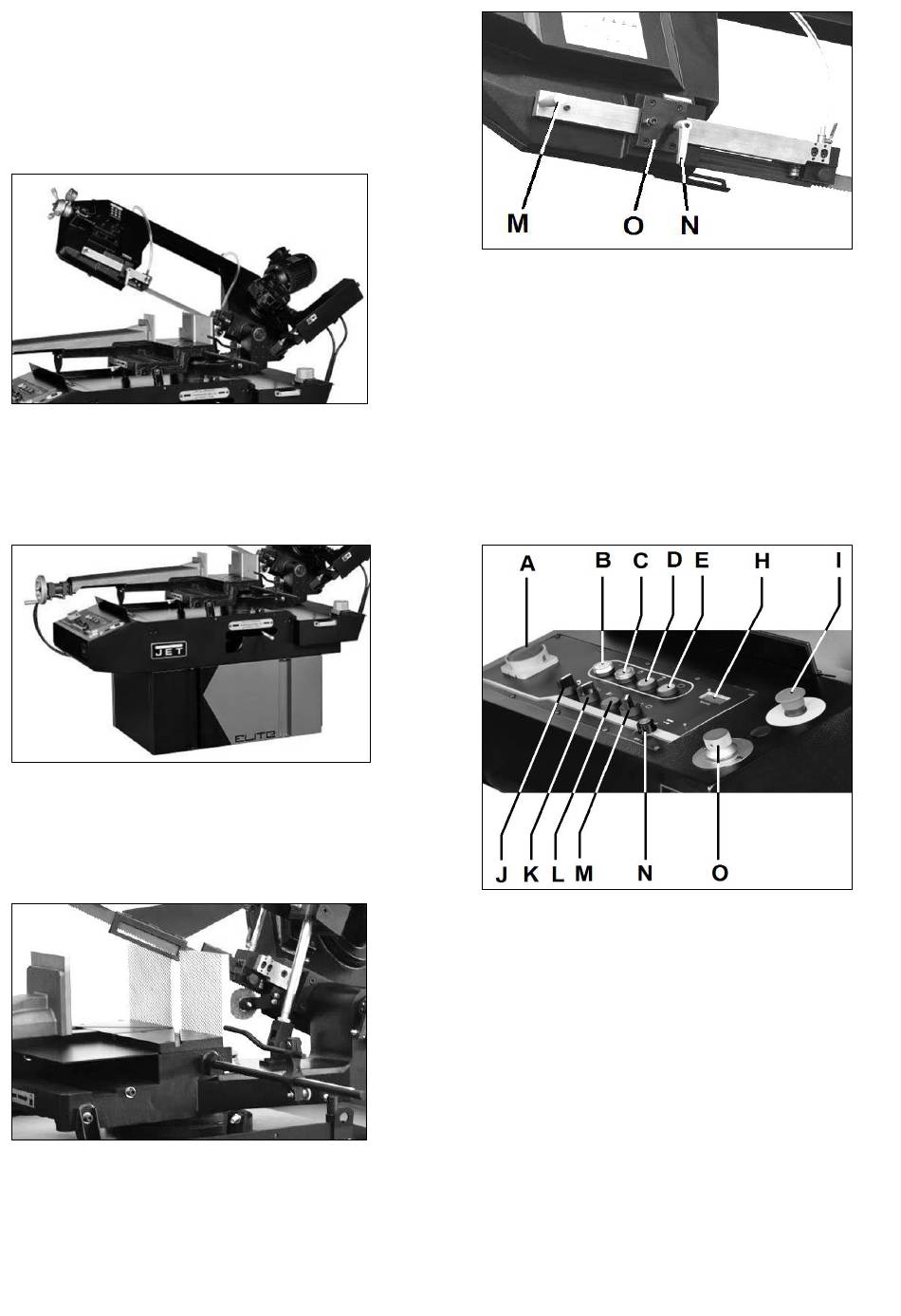

Figure 6-1 : Scie à archet
6.2 Base de la machine
La base de la machine abrite l'unité hydraulique et le réservoir
de refroidissement.
Figure 6-2 : Base de la machine
6.3 Arrêt de matériau
L'arrêt de matériau (Fig. 6-4) est utilisé pour la production en
série.
Figure 6-4 : Arrêt de matériau
6.4 Guide de lame mobile
Le guide de lame mobile doit être réglé le plus près possible du
matériau en stock, sans interférer avec la coupe.
Figure 6-5 : Guide de lame mobile
-
Débranchez la machine de la source d'alimentation.
-
Desserrez le bouton de verrouillage (N, Fig 6-4)
-
Réglez à l'aide de la poignée (M).
-
Serrez le bouton de verrouillage.
-
Rebranchez la machine à la source d'alimentation.
7.0 Fonctionnement de l'usinage
7.1 Commandes de la machine
Figure 7-1 : Commandes de la machine
A.
Interrupteur d'alimentation principal
B.
Témoin d'alimentation
C.
Interrupteur de démarrage de la pompe hydraulique
D.
Bouton Jog de la lame
E.
Bouton de démarrage de cycle
H.
Lecture de vitesse de la lame
I.
Bouton d'arrêt d'urgence
J.
Interrupteur de montée/descente de l'archet.
K.
Interrupteur d'ouverture/fermeture de l'étau
L.
Commutateur d'arrêt
M.
Interrupteur de mode manuel/automatique
N.
Bouton de sélection de vitesse de lame
