4.4. TOUCHE DISPLAY

Cette touche permet de voir les différents écrans accessibles.

4.5. TOUCHE GRAPH



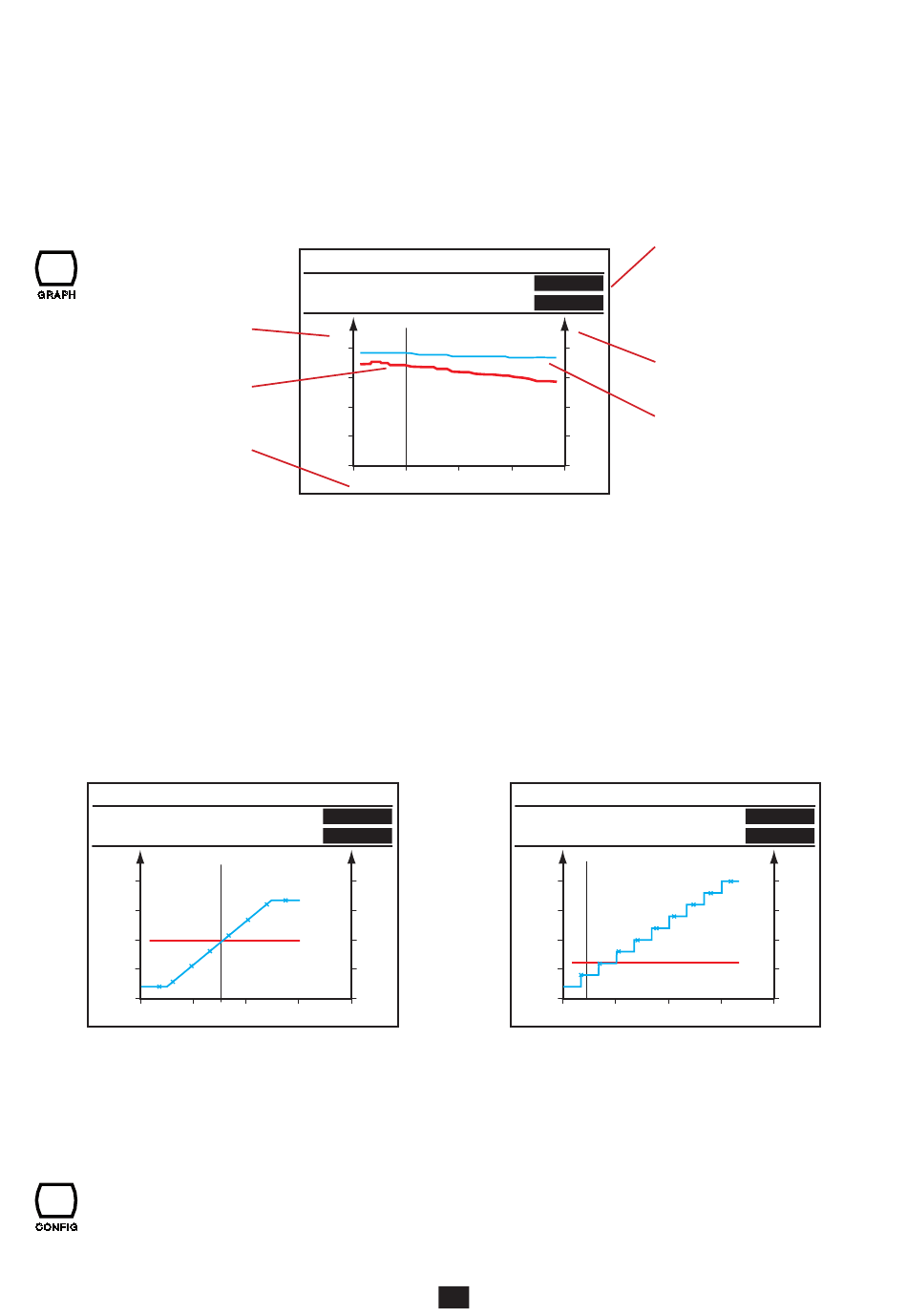

Pendant la mesure et à la fin de chaque mesure, l'appui sur la touche GRAPH permet de visualiser la représentation
graphique de la mesure. Le premier écran affiche la résistance d'isolement en fonction du temps R(t) et la tension
en fonction du temps U(t).
GRAPH
Axe de la résistance d'isolement.
Courbe R(t).
Axe du temps.
Cette courbe est tracée à partir des échantillons relevés pendant la mesure.
Pendant la mesure : Il n'y a pas de curseur. Chaque nouvelle mesure est automatiquement ajoutée sur la courbe et les valeurs
sont affichées sur une ligne au dessus de la zone de graphique.
Après une mesure : L'indication de temps en haut à droite de l'écran clignote, c'est l'indication du mode curseur.
Les touches   peuvent être utilisées pour déplacer le curseur le long de la courbe. Au dessus de la zone de graphique les
valeurs minimales et maximales à la position du curseur sont affichées sur deux lignes. Si la période de temps est de 4 minutes
(la plus petite possible) ces lignes sont les mêmes et représentent un seul échantillon.
Selon la gamme de l'échelle verticale de gauche, il peut être possible de déplacer l'échelle verticale et la courbe correspondante
avec les touches .
Dans le cas d'une mesure en mode U-RAMP ou U-STEP, cela donne :
GRAPHIQUE
497 V 3.045 GΩ
497 V 3.045 GΩ
GΩ
10.0
7.5
5.0
2.5
0
0 1:00
Si l'intervalle de l'échelle d'un axe est assez grand, il est possible de faire un zoom.

Appuyez sur la touche CONFIG.
L'indication de temps en haut à droite de l'écran arrête de clignoter, c'est l'indication que le mode zoom est actif.
Les touches   permettent de modifier l'échelle de temps du graphe.
Les touches  permettent de modifier l'échelle des résistances du graphe.
CONFIG
GRAPHIQUE
508 V
508 V
MΩ
3050
3000
2950
2900
2850
0 1:00
00:00:25
00:00:25
V
1000
750
500
250
0
2:00 3:00 4:00
3.018 GΩ 00:01:00
3.018 GΩ 00:01:00
510
500
490
480
470
2:00 3:00 4:00
193 V
193 V
GΩ
10.0
7.5
5.0
2.5
0
0
33
Valeurs minimales et maximales
de la tension, de la résistance
et du temps à la position du
curseur.
V
Axe de la tension d'essai.
Courbe U(t) repérée par des x.
GRAPHIQUE
2.996 GΩ 00:00:17
2.996 GΩ 00:00:17
1:00 2:00 3:00
V
1000
750
500
250
0
4:00
