Raccordement électrique
40
8.6
Schéma de raccordement de l'E/S
Les chapitres suivants contiennent les schémas de raccordement électrique pour les
connecteurs E/S du Connect Sensor FXA30/FXA30B.
8.6.1
Schéma de raccordement de l'entrée analogique
6
5
21

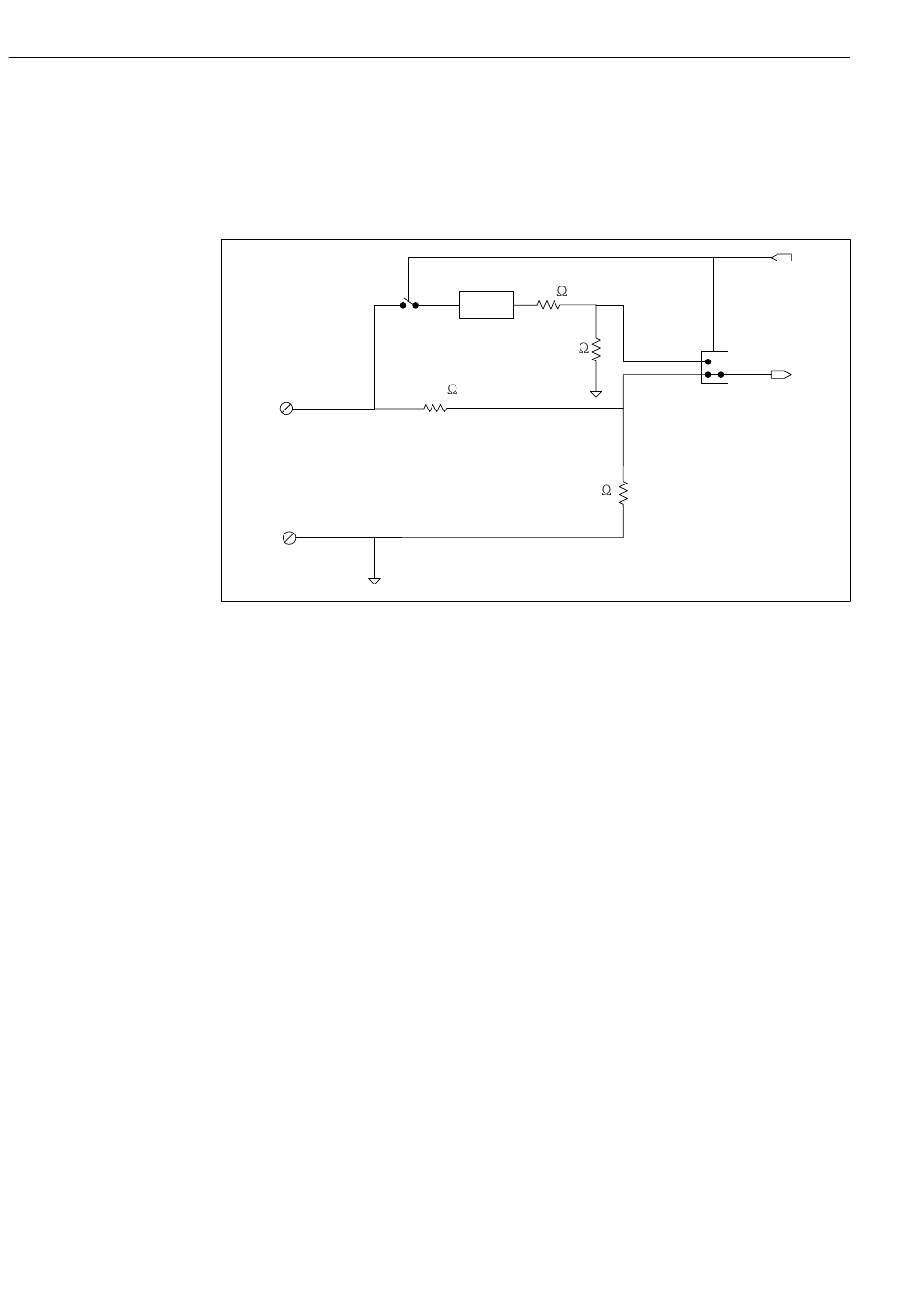

Cette figure montre le câblage de l' e ntrée analogique.
1
Signal de sélection analogique
2
Sgnal de la boucle de courant
3
Entrée analogique
4
Signal d' e ntrée de la tension
5
Terre analogique
6
Entrée analogique
7
Protection de la boucle de courant
249
7
93.1
232 k
56.2 k
Connect Sensor FXA30, FXA30B
1
2
3
4
Endress+Hauser
A0033540
