TZIDC REGULATEUR DE POSITION NUMERIQUE | DS/TZIDC-FR REV. D
—
Dimensions
Toutes dimensions en mm (in)

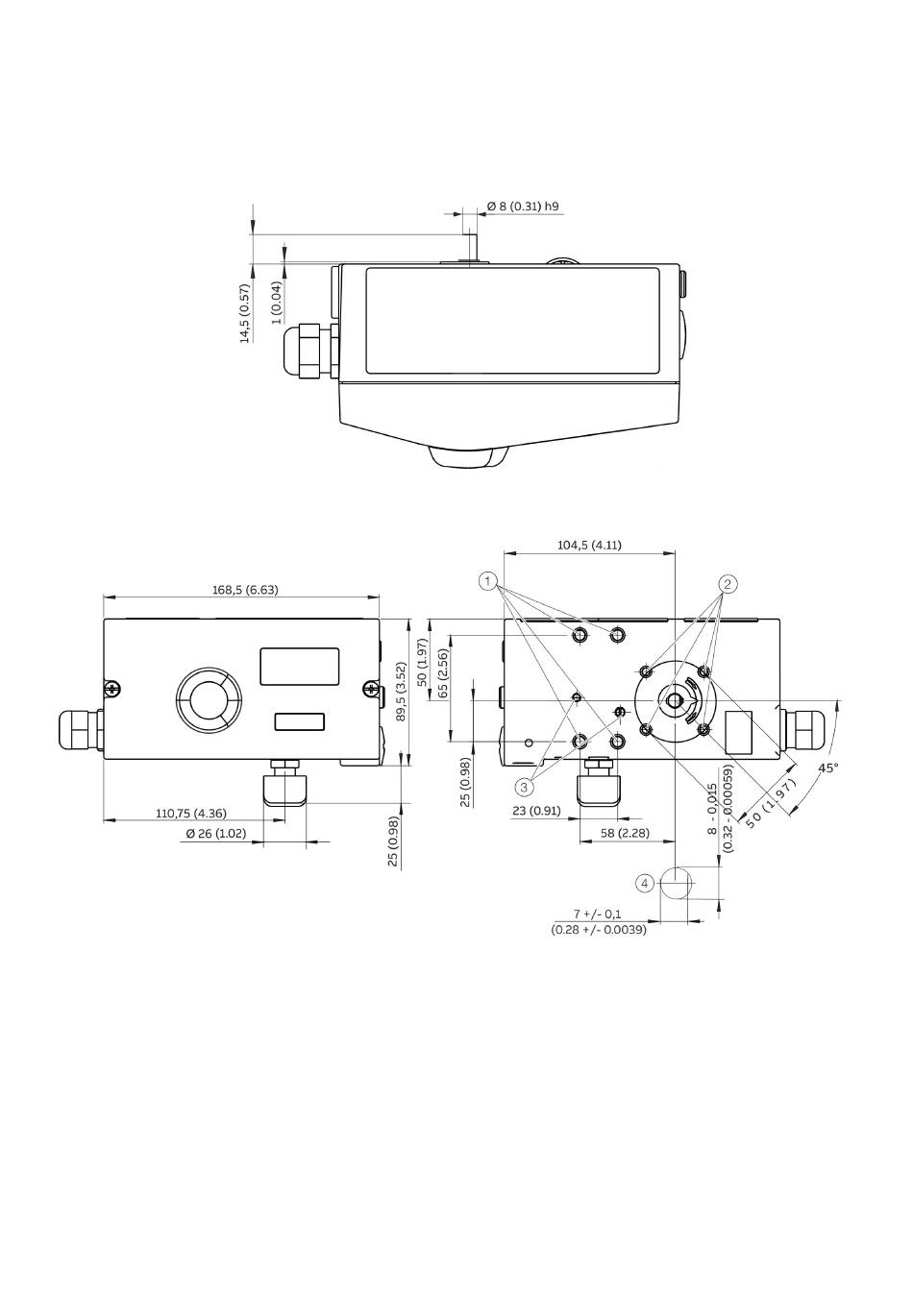

Figure 14: Vue du dessus
1 Taraudage M8 (10 mm [0,39 in]) de profondeur)
2 Taraudage M6 (8 mm [0,31 in]) de profondeur)
Figure 15 : Vue de face et de l'arrière
3 Taraudage M5 × 0,5 (sorties d'air pour montage direct)
4 Arbre de capteur (grossi)
19
