EWM Taurus 355 Basic TKM Manuel D'utilisation page 15

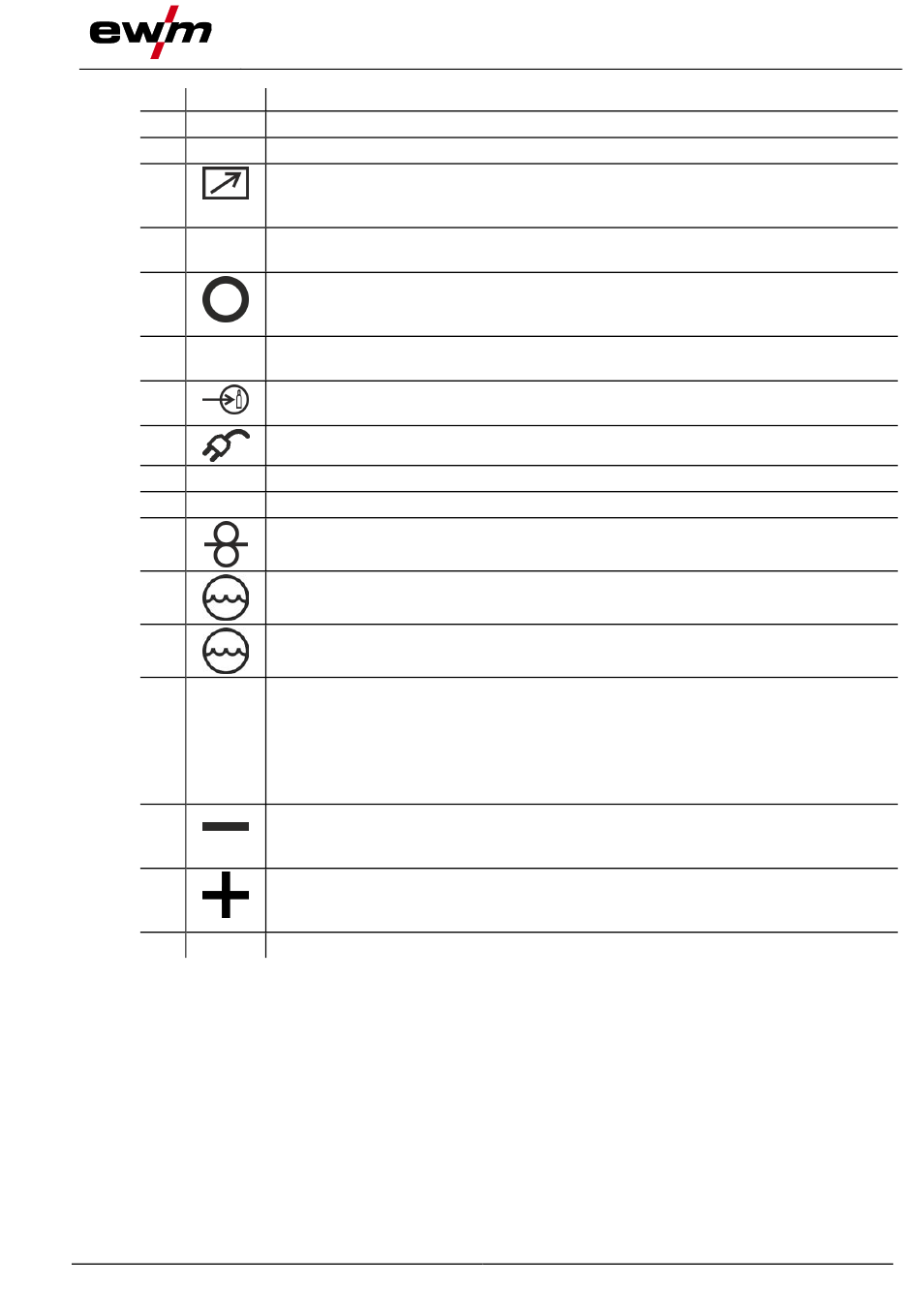

Pos. Symbole Description
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
099-005406-EW502
30.03.2022
Description du matériel – Aperçu rapide
0
Poignée de transport
Commande du poste > voir le chapitre 4.2
Prise de raccordement 19 broches (analogique)
Pour le raccordement de composants accessoires analogiques (commande à distance,
ligne de commande, torche de soudage, etc.)
Raccord de torche de soudage (raccord Euro ou fiche Dinse)
Courant de soudage, gaz de protection et gâchette de torche intégrés
Prise Park, fiche de choix de polarité
Support de la fiche de choix de polarité en mode avec électrode manuelle ou lors du
transport.
Interrupteur principal
Allumer ou éteindre le générateur.
Filetage de raccordement – G ¼"
Raccord du gaz de protection (entrée)
Câble de raccordement au réseau > voir le chapitre 5.1.7
Ouverture de sortie air de refroidissement
Pieds du poste
Ouverture d'entrée pour entrée de fil externe
Ouverture de carter préparée en vue de l'entrée de fil externe.
Prise de raccordement, 8 broches
Ligne de commande du refroidisseur
Prise de raccordement, 4 broches
Tension d'alimentation du refroidisseur
Câble de courant de soudage, sélection de la polarité
Courant de soudage pour raccord Euro/torche, possibilité de sélection de la polarité.
• ----------- MIG/MAG : Prise de raccordement courant de soudage « + »
• ----------- Fil fourré à autoprotection/TIG : Prise de raccordement courant de soudage
« - »
• ----------- Électrode enrobée : prise Park
Prise de raccordement, courant de soudage « - »
Le raccordement des accessoires dépend du procédé, observer la description de rac-
cordement pour le mode opératoire de soudage correspondant > voir le chapitre 5.
Prise de raccordement, courant de soudage « + »
Le raccordement des accessoires dépend du procédé, observer la description de rac-
cordement pour le mode opératoire de soudage correspondant > voir le chapitre 5.
Ouverture d'entrée air de refroidissement
Vue avant/vue arrière
