Tylo Prime+1313/C Manuel D'utilisation page 48

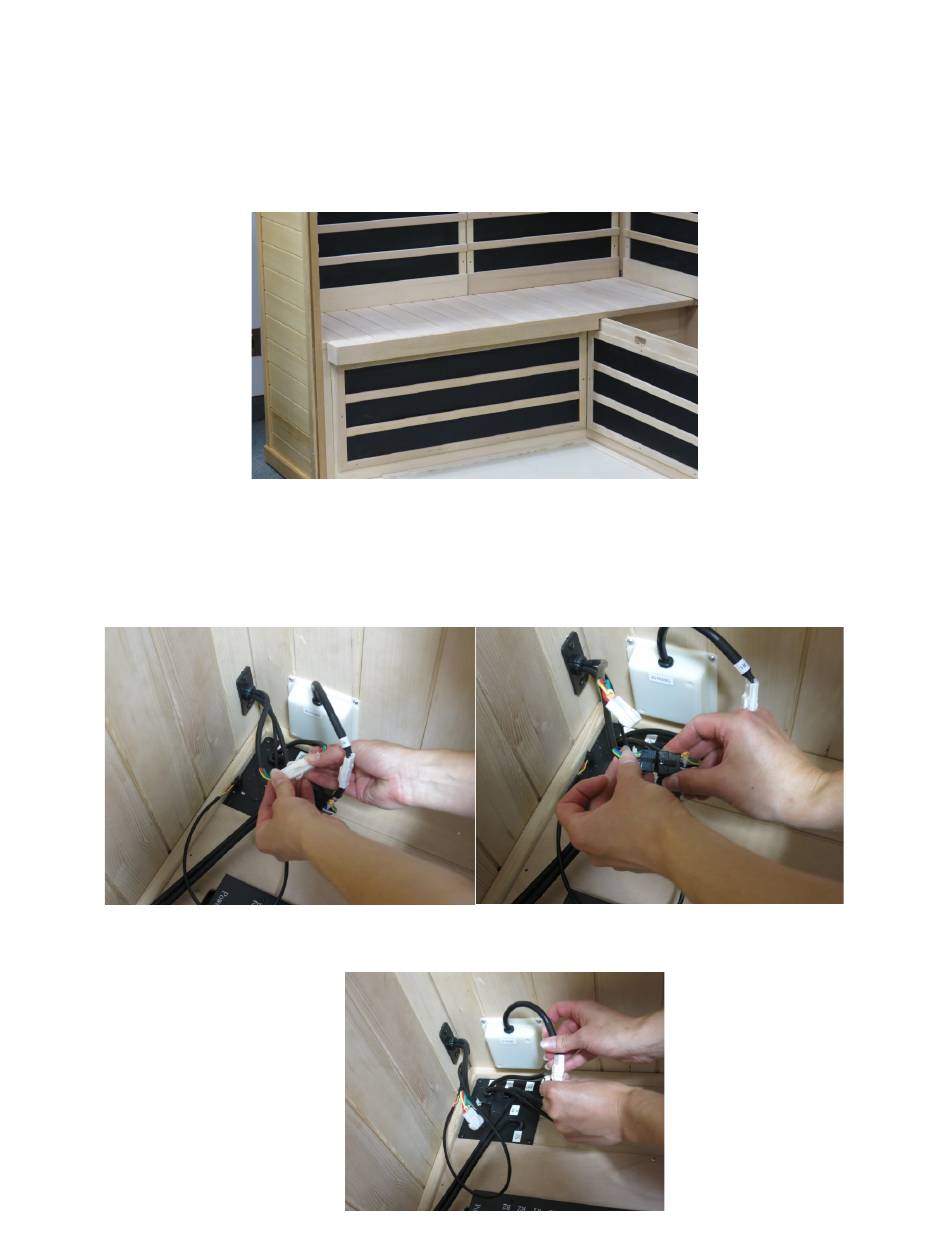

Sitzfläche (links):
• Befestigen Sie die Sitzfläche, indem Sie die Rückseite unter den Heizelementschutz führen.
Schieben Sie die Sitzfläche vollständig gegen die linke Rückwand.
• Die Sitzfläche sollte von vorne bis hinten nirgends hervorstehen. Verwenden Sie ggf. die
Öffnungen in der Schürze, um Druck nach vorne oder hinten auf die Schürze auszuüben,
sodass die Sitzfläche ordnungsgemäß eingepasst werden kann.
Elektrische Anschlüsse (unter der Bank, rechts):
• Schließen Sie Draht Nr. 4 von der Verteilerdose an Nr. 4 am Kabelbaum der Rückwand an.
• Schließen Sie Draht Nr. 5 von der Verteilerdose an Nr. 5 am Kabelbaum der Rückwand an.
• Schließen Sie Draht Nr. 6 vom Kabelbaum der Rückwand an Draht Nr. 6 der Verteilerdose an.
• Schließen Sie Draht R1 von der Verteilerdose an R1 des Verteilerkastens an der rechten
Rückwand an.
Infrarot-Wärmekabine für 3 Personen Prime+ 1313C Seite 8 150612
Rev. 3
