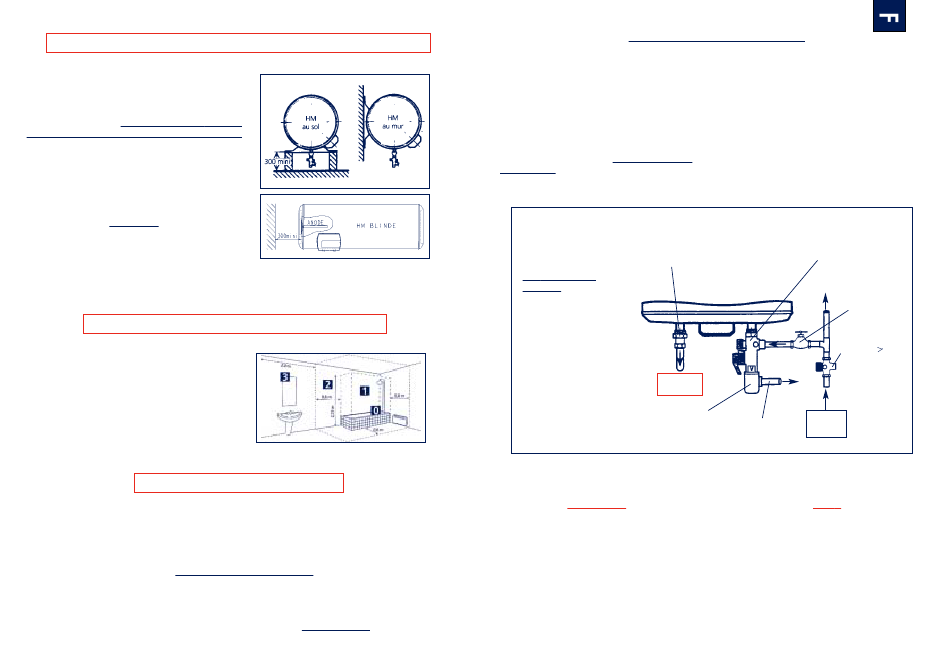

Atlantic blindes Serie Manuel D'installation, Mise En Service Et Entretien page 9

Installation d'un chauffe-eau horizontal-mural (HM)
Suivre les mêmes préconisations que celles du
●
chauffe-eau vertical-mural. Des poignées de manu-
tention existent également.
Pour une fixation au sol, déplacer les deux
●
étriers et les revisser afin que les raccordements
hydrauliques soient perpendiculaires au sol.
Prévoir un calage de 300 mm minimum, pour
permettre un bon positionnement du groupe de
sécurité et de sa vidange.
Pour une fixation au plafond, utiliser obligatoire-
●
ment le kit de cerclage prévu à cet effet
(accessoire en option), et se reporter à sa notice
spécifique.
Pour les modèles HM blindés, prévoir un espace
●
minimum de 300 mm pour le démontage de l'a-
node magnésium se trouvant sur la porte du
fond.
Installation spécifique en salle de bains
Quatre volumes sont définis pour l'implan-
tation de matériels électriques suivant leurs
caractéristiques.
Pour les chauffe-eau ATLANTIC, l'implanta-
tion est admise dans tous les volumes en
respectant les consignes d'installation de la
norme NF C 15-100, à l'exception bien évi-
demment du volume 0.
Raccordement hydraulique
Le chauffe-eau devra être raccordé hydrau-
liquement conformément aux normes et à
la réglementation en vigueur dans le pays
■ TUBULURES SUR L'APPAREIL
Chaque tubulure est en acier avec l'extré-
●
mité filetée au pas du gaz ø 20/27 (du 50 L
au 300 L), ø 26/34 (500 L).
L'entrée d'eau froide est repérée par une
●
collerette bleue, la sortie d'eau chaude par
où il sera installé (pour la France, D.T.U.
60.1).
une collerette rouge.
A l'intérieur des tubulures sont insérés des
●
embouts rouge et bleu, lesquels sont à
conserver impérativement lors du raccorde-
ment aux tuyauteries.
■ RACCORDEMENTS AUX TUBULURES
La nature des tuyauteries peut être rigide,
●
généralement en cuivre (l'acier noir est inter-
dit), ou souple, (tresse inox flexible).
Dans le cas de canalisations en cuivre, le
●
raccordement sur la sortie eau chaude devra
impérativement être réalisé à l'aide d'un
manchon fonte, acier, ou raccord isolant,
afin d'éviter la corrosion de la tubulure
(contact direct fer-cuivre). Les raccords laiton
sont interdits à ce niveau. (NFC 15-100).
SCHEMA DE RACCORDEMENT D'UN VERTICAL MURAL
Manchon Fonte ou Acier
ou raccord isolant
Ce groupe de sécurité
comprend :
1 robinet d'arrêt
1 robinet de vidange
manuel
1 clapet anti-retour (afin
d'éviter que l'eau contenue
dans le chauffe-eau chemine
vers le réseau d'eau froide)
1 soupape de sécurité tarée
Sortie
à 7 bar
eau chaude
1 bouchon d'inspection
du clapet anti-retour
Siphon avec entonnoir
et garde d'air
IMPORTANT
La pression du réseau d'eau froide est géné-
ralement inférieure à 5 bar.
S i t e l n ' e s t p a s l e c a s , p r é v o i r u n
réducteur de pression, lequel sera
positionné sur l'arrivée d'eau après le comp-
teur.
Un groupe de sécurité (non fourni avec le
●
chauffe-eau) conforme à la norme NF EN
1487 sera obligatoirement vissé sur l'entrée
d'eau froide du chauffe-eau.
Sur une installation, si les canalisations
●
eau chaude sont en matériaux de synthèse,
il est recommandé d'utiliser un mitigeur
en sortie eau chaude du chauffe-eau
pour obtenir une eau à 60°C maximum.
Groupe de sécurité
à manœuvrer 2 fois/mois
Robinet d'arrêt
Réducteur de
pression si P 5 bar
Arrivée
Evacuation
eau froide
vers l'égout
NOTA
Lorsque l'on ne peut évacuer par gravité l'ex-
cédent d'eau dû à la dilatation, en plus du
groupe de sécurité, il est possible d'installer
un vase d'expansion. Si votre installation com-
porte des petits diamètres ou des robinetteries
à fermeture rapide, il est conseillé d'installer
un clapet anti-bélier.
