4 INSTALLATION DES SYSTEMES DE
PROTECTION DE L'OPERATEUR
(OPS)

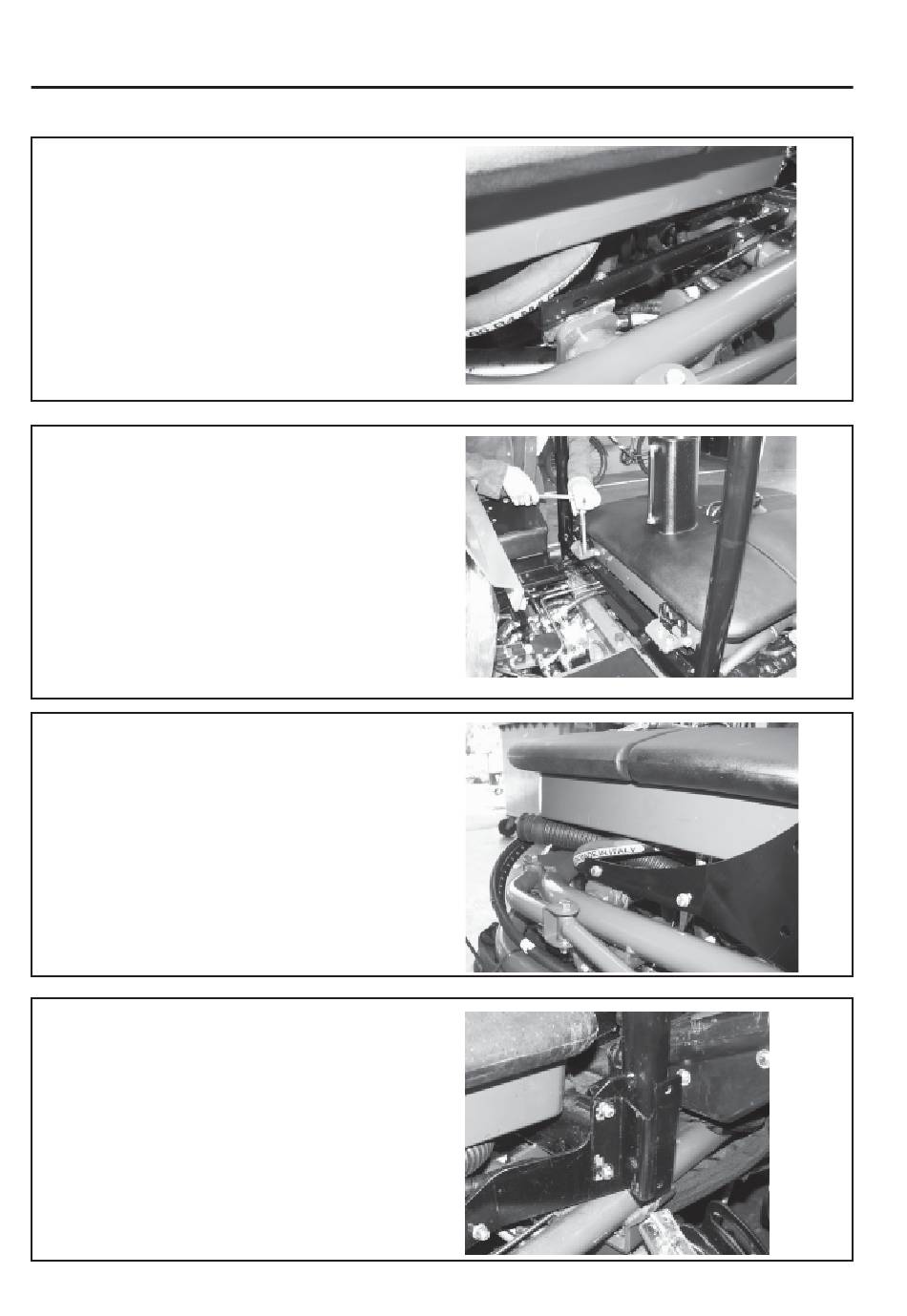

4.13 Positionnez la sangle angulaire (N/P
4135067) et les colliers de fixation U (N/P
4135068) afin de fixer le châssis du
système de protection de l'opérateur (OPS)
sur les cloisons du châssis. La boulonnerie
ne doit pas être serrée.
4.14 Positionnez le châssis du système de
protection de l'opérateur (OPS) (N/P
4135066) et fixez-le avec la boulonnerie
appropriée, positionnez simultanément les
charnières sur le châssis. Raccordez la
charnière supérieure au berceau du réservoir
à l'aide des composants retirés à l'étape
4.6. Placez la boulonnerie dans les fentes
pour assurer un fonctionnement correct.
Coupler M10 à 46 Nm.
4.15 Fixez le châssis OPS à la sangle angulaire
avec les composants se trouvant dans le
kit. Couplez M8 à 23 Nm de même que la
boulonnerie de fixation U.
4.16 MODELES DIESEL SEULEMENT
Fixez la bride de montage du filtre à air
(N/P 4175900) au châssis OPS avec la
boulonnerie fournie.
