Volvo Penta MD11C Manuel D'atelier page 28

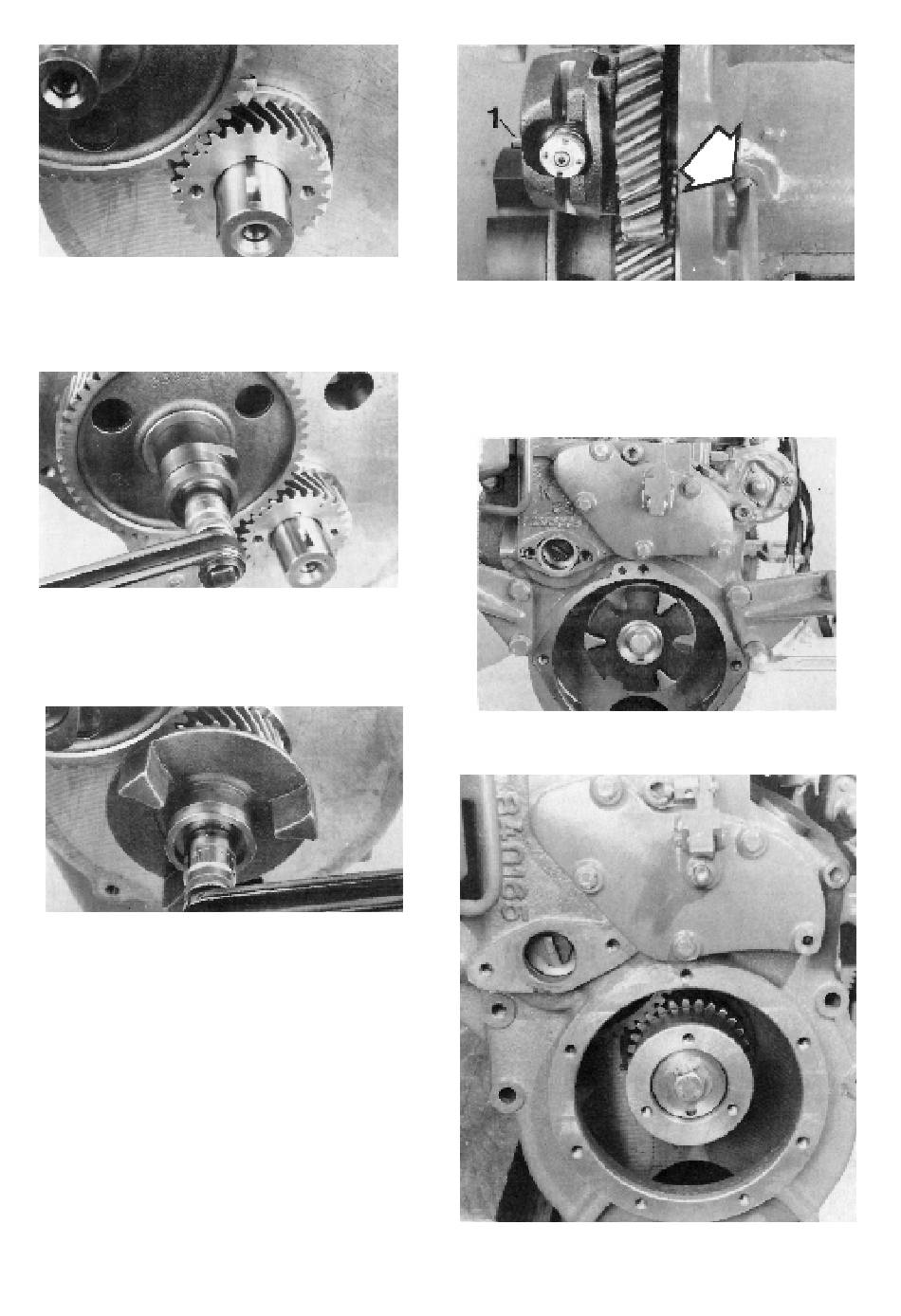

77. Monter la clavette sur le pignon d'entraînement
de l'arbre à cames. Chauffer le pignon jusqu'à
une température d'environ 100°C et le monter de
façon à ce que les repères coïncident. Monter la
clavette pour la came.
78. Monter la came et la vis/écrou à filetage à gau-
che sur l'arbre à cames. Couple de serrage 70
Nm (7 m.kg) pour MD11 et 320 Nm (32 m.kg)
pour MD17. Contrôler le jeu axial qui doit être de
0,05 à 0,15 mm.
79. Monter la clavette pour l'entraîneur/pignon d'en-
traînement dans la rainure correspondante dans
le vilebrequin, côté inverseur. Chauffer l'entraî-
neur/pignon d'entraînement jusqu'à environ
150°C et le monter sur le vilebrequin.
Monter la grosse rondelle et l'arrêtoir puis serrer
la vis à la clé dynamométrique. Employer un ap-
pui (dans le volant). Couple de serrage:
MD11C et D ............................. 70 Nm (7 m.kg)
MD17C ................................. 120 Nm (12 m.kg)
MD17D ................................. 110 Nm (11 m.kg)
ATTENTION! A ce moment là, le pignon d'en-
traînement du vilebrequin est aussi serré. Véri-
fier le jeu axial du vilebrequin qui doit être de
0,08 à 0,35 mm.
Recourber ensuite l'arrêtoir contre la tête de vis.
Pour les moteurs C, voir 81A. Pour les moteurs
D, voir 81 B.
26
80. Reposer le régulateur centrifuge. Le serrer avec
la vis à 6 pans sur le côté. ATTENTION! Veiller
à ce que la vis vienne bien dans la gorge. Véri-
fier que la goupille « 1 » glisse facilement dans
l'arbre.
MD17: monter l'entraîneur de pompe à eau de
mer.
81A. MD11C et MD17C. Reposer le carter de distribu-
tion.
81B. MD11D et MD17D. Reposer le carter de distribu-
tion.
