BORD RABATTU
DU REGISTRE
OVD
BORD RABATTU DU
TUYAU D'ÉVACUATION
COMMANDE DE
TIRAGE
AUSSI PRÈS QUE POSSIBLE DE
LA SORTIE D'ÉVACUATION
APPAREIL AU
MAZOUT
5. Déposer la portion appropriée de raccord de
conduit d'évacuation sur le côté aval de la commande de tirage et raccourcir le conduit pour le placement du
conduit du registre d'évacuation (voir les dimensions correctes dans la Table 1 et la Configuration B). Le cas
échéant, rabattre le bord du conduit d'évacuation près de la sortie de la commande de tirage. Les raccords
d'assemblage du conduit d'évacuation et du conduit du registre doivent se chevaucher sur 32 mm (1¼ po).
ATTENTION
Veiller à ne pas ovaliser la section de tuyau durant la pose, car cela peut provoquer le
grippage du clapet de registre, une défaillance prématurée du moteur et des pannes. Poser le registre
d'évacuation avec la flèche directionnelle et le bord rabattu du conduit de registre pointés vers la
cheminée. Remonter la portion raccourcie de raccord de conduit d'évacuation et le registre
d'évacuation. Placer le moteur dans une position conforme aux limites indiquées plus haut.
6. Fixer le registre d'évacuation au conduit d'évacuation avec des vis à tôle de 13 mm (1/2 po) ou des rivets
aveugles. Les espacer régulièrement de 120° sur la circonférence. Utiliser trois vis ou rivets à l'entrée et la
sortie du conduit. Veiller à s'assurer que les vis ou rivets ne font pas obstruction au clapet du registre. Il peut
être nécessaire de prévoir des étriers de suspension adaptés pour soutenir le registre d'évacuation
indépendamment du système d'évacuation.
7. Vérifier que le commutateur de service du registre sur le côté du moteur de registre est en position
automatique.
8. Vérifier que l'arbre plat est engagé dans le mécanisme moteur. L'arbre plat doit comporter une rondelle et
une goupille fendue installées à l'usine.

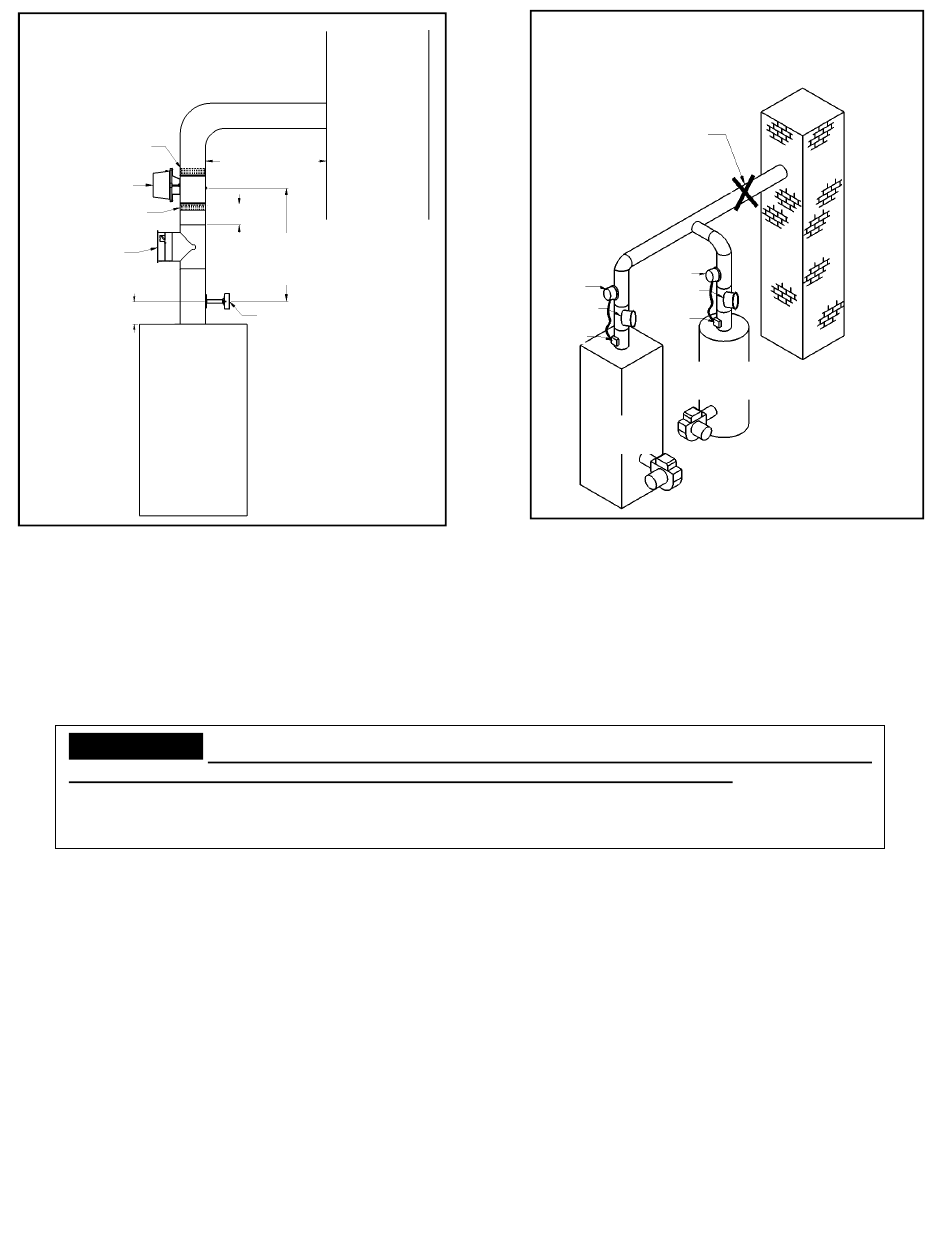

CHEMINÉE OU
SYSTÈME
D'ÉVACUATION
DÉGAGEMENT DE
457 mm (18 po)
VERS MATÉRIAU
COMBUSTIBLE
51 mm (2 po)
MINIMUM
609 mm (24 po)
MAXIMUM ENTRE
REGISTRE OVD
ET WMO-1
CONTACTEUR DE BLOCAGE
D'ÉVACUATION WMO-1
Configuration A
EN CAS D'APPAREILS MULTIPLES,
CHAQUE APPAREIL DOIT AVOIR SON
PROPRE REGISTRE D'ÉVACUATION OVD
NE PAS POSER LE
REGISTRE OVD EN AVAL
DE PLUS D'UN APPAREIL
OUI
OVD
COMMANDE
DE TIRAGE
WMO-1
Appareil
au mazout
24
NON
OUI
OVD
COMMANDE
DE TIRAGE
WMO-1
Appareil
au mazout
Configuration B
Cheminée
ou système
d'évacuation
