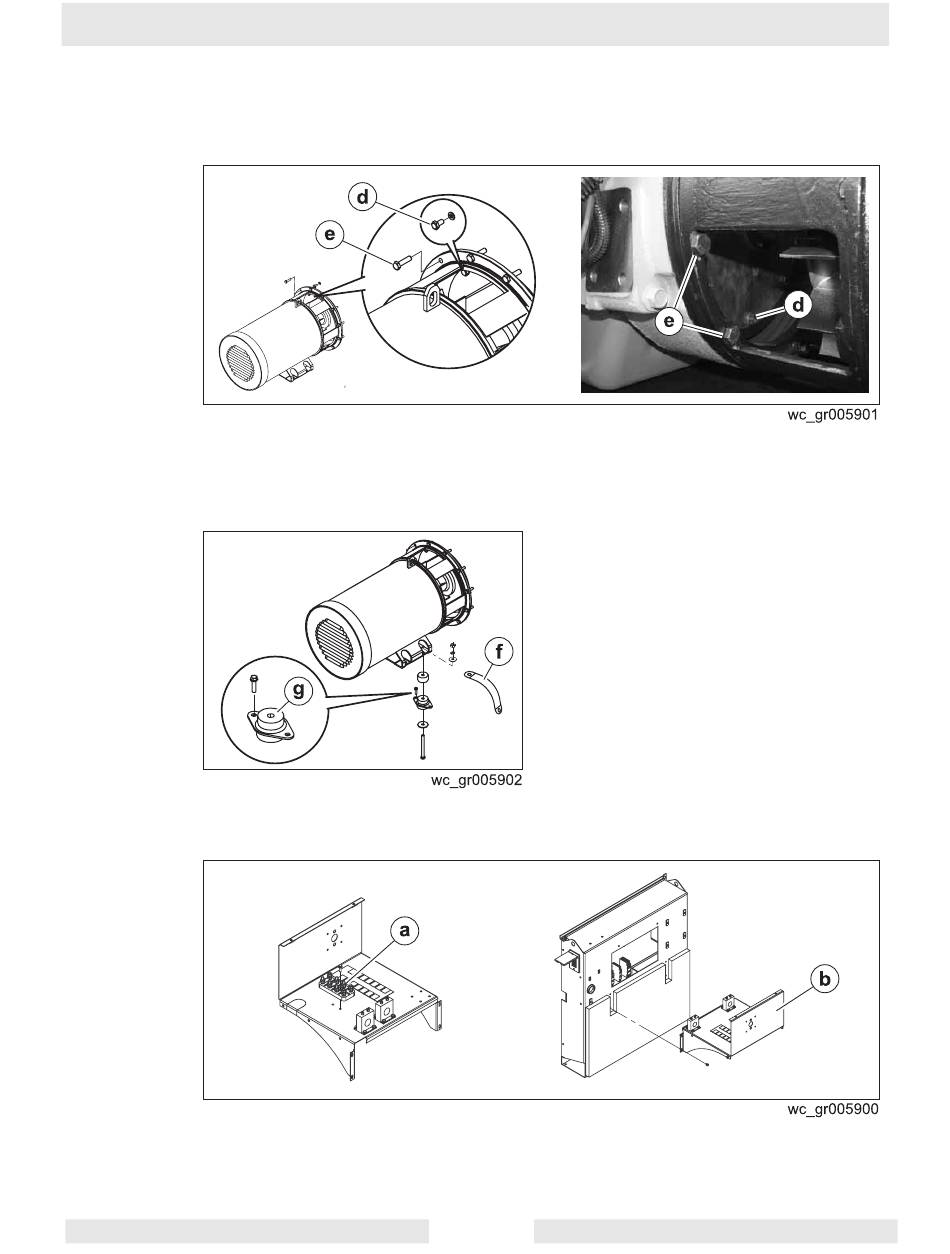

6. Utilisant du Loctite 243 sur les vis (d), fixer les plaques de flexion de la
génératrice au volant-moteur. Retirer les goujons 3/8–16. Serrer les vis au
couple à 45 Nm (33 lb-pi.).
7. Utilisant du Loctite 243 sur les vis (e), fixer le logement de la génératrice au
carter d'embrayage du moteur. Retirer les goujons M10. Serrer les vis au cou-
ple à 86 Nm (45 lb-pi.).
8. Fixer le support anti-vibration (g) au cadre.
9. Brancher la bande de mise à la terre (f).
10. Installer le support inférieur (b) de la boîte du sélecteur de tension.
11. Brancher les fils appropriés à la plaque à bornes (a).
Cette procédure continue à la page suivante.
