Théorie d'opération
•
•
•
•
30
a
277
2(a)
60
120
60
120
wc_tx001077fr.fm
Puisque les montants sont mécaniquement écartés de 120°, tandis
que le rotor tourne, le temps s'écoule entre le moment où un montant
atteint sa tension la plus large possible et le moment lorsque le montant
suivant atteint sa tension la plus large possible. Ainsi deux montants
n'atteignent pas leur tension la plus large possible au même moment,
et leurs ondes sinusoïdales correspondantes sont écartées de 120°.
En d'autres mots, les tensions induites dans chaque montant sont
de 120° hors phase l'une par rapport à l'autre.
Bien que la plus grande quantité de tension induite dans un seul
montant de la configuration à embranchement élevé est de 277V, la
tension induite dans un second montant (l'un ou l'autre montant) à
ce moment peut être acheminée et combinée aux 277V du premier
montant pour créer la tension maximum disponible du . La quantité de
tension dans le second montant est moins que la plus large possible à
cause de la position du champ magnétique du rotor - cela est moins que
perpendiculaire au deuxième montant. La quantité de tension induite est

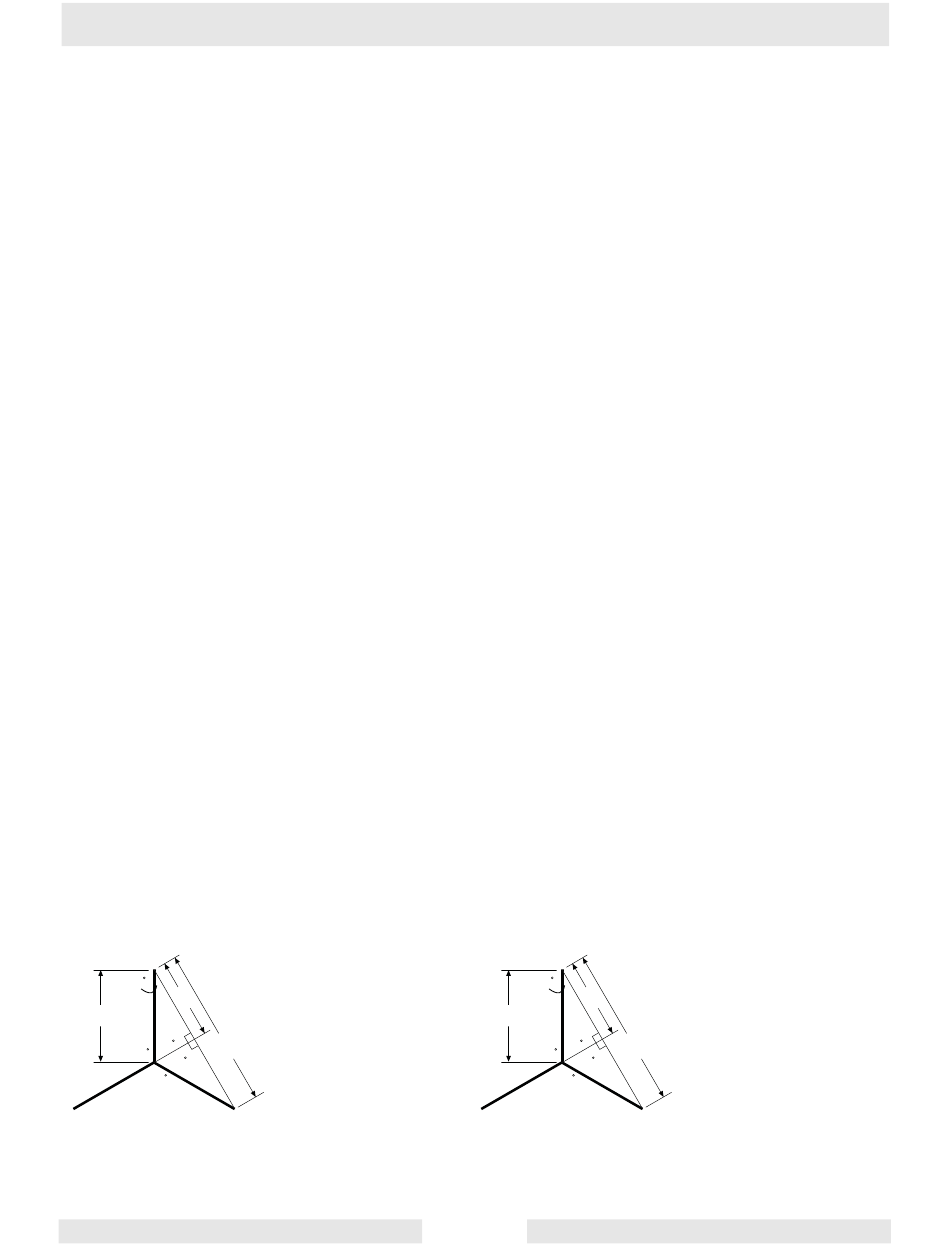

d'environ 73 % (203V) de son potentiel (voir le graphique wc_gr003317).
Ainsi, 277V + 203V = 480V, ce qui est la tension maximum disponible
de la génératrice. Dans la configuration à embranchement bas, la tension
la plus large possible utilisable dans tout montant est de 120V ; ajouter
le 73 % de tout deuxième montant (88V) donne la tension maximum
possible pour la configuration à embranchement bas - 208V.
Toute mesure entre l'extrémité d'un montant et le neutre est ce que l'on
appelle la tension ligne-à-neutre (L-N). Toute mesure entre l'extrémité
d'un montant à l'extrémité de l'autre montant est ce que l'on appelle la
tension ligne-à-ligne (L-L). Toute combinaison de tension L-N ou L-L est
de 120° déphasée l'un par rapport à l'autre. Par exemple, L1–N est
déphasé avec L2–N ; L2–N avec L3–N ; L3–N avec L1–N. De même,
L1–L2 est déphasé avec L2–L3 ; L2–L3 avec L3–L1 ; et L2–L3
avec L1–L2.
Un événement triphasé existe lorsqu'une charge triphasée est branchée
à la génératrice. La charge triphasée utilise à la fois la tension et le
courant de chaque phase produits simultanément par la génératrice.
Le courant positif produit par la tension de chaque montant circule
vers les montants correspondants de la charge.
Sinus 60 = 0,866
Sinus 60 = a/277
0,866 = a/277
277 x 0,866 = (a/277) x 277
240 = a
2(a) = 480
480 – 277 = 203
203/277 = 0,73 = 73 %
Groupes électrogènes
30
a
120
2(a)
60
120
60
120
20
Sinus 60 = 0,866
Sinus 60 = a/120
0,866 = a/120
120 x 0,866 = (a/120) x 120
104 = a
2(a) = 208
208 – 120 = 88
88/120 = 0,73 = 73 %
wc_gr003317_fr
