G 70 Dépannage de MCM (module de commande moteur)/capteur
Suite de la page précédente.

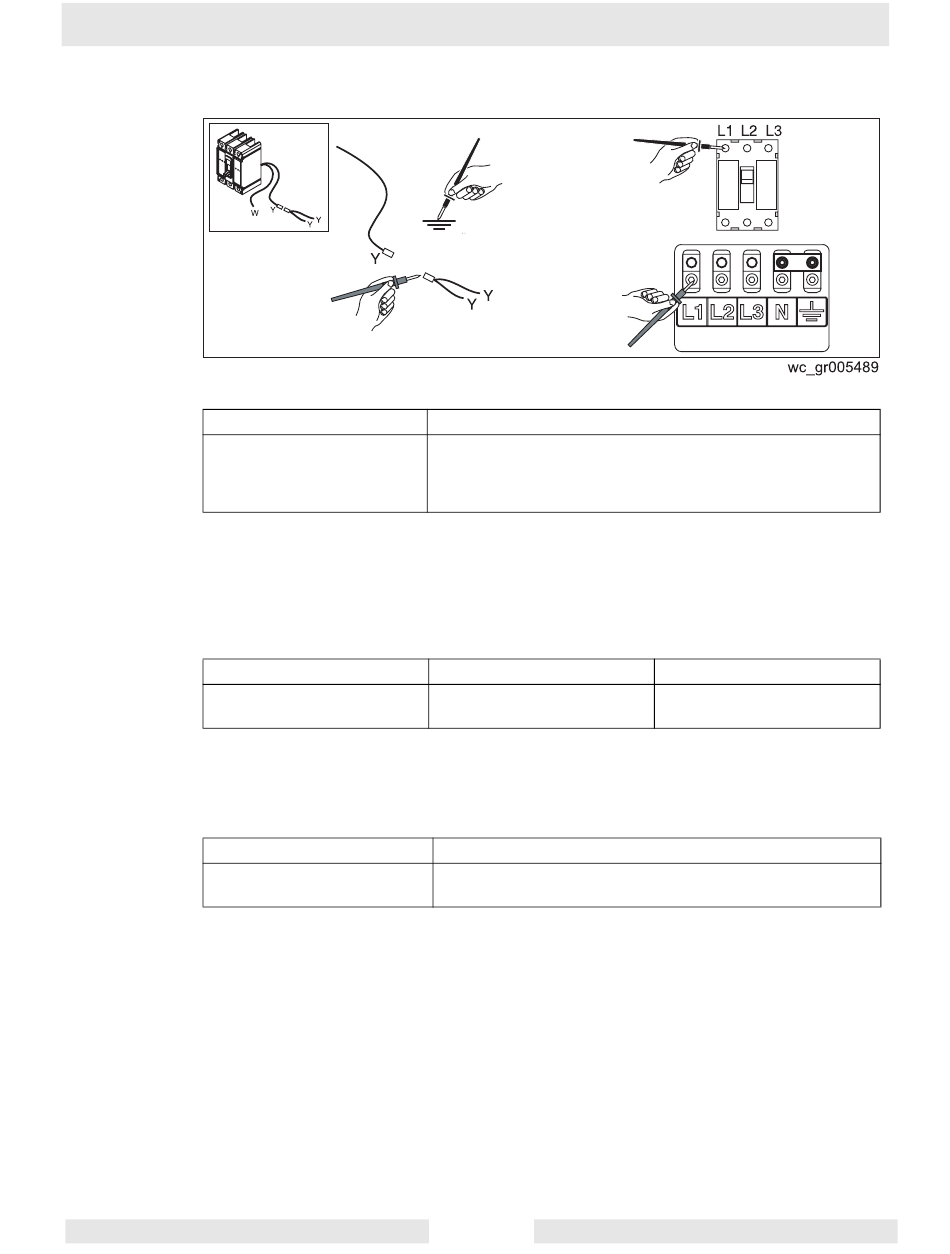

5. Mesurer la tension entre les deux fils jaunes et la terre.
La mesure est-elle au moins de 9,8 V CC ?
Le disjoncteur principal est
défectueux ; le remplacer.
6. Introduire la clé dans l'interrupteur de la porte à cosses.
7. Avec le disjoncteur principal dans la position MARCHE, vérifier la continuité
(continuité = 0,0–1,0 ohms) entre L1 du disjoncteur principal et la cosse 1.
Vérifier également entre L2 et la cosse 2, et L3 et la cosse 3.
La continuité existe-t-elle entre chaque vérification ?
8. Avec le disjoncteur principal dans la position ARRÊT, vérifier la continuité entre
L1 du disjoncteur principal et la cosse 1. Vérifier également entre L2 et la cosse
2, et L3 et la cosse 3.
Les vérifications ont-elles toutes confirmé la continuité ?
Le disjoncteur principal est
défectueux ; e remplacer.
9. Rebrancher les fils jaunes (Y) et la clé de la porte à cosses.
Le disjoncteur principal a maintenant été vérifié.
wc_tx000956fr.fm
Oui ____
Vérifier la condition/connexion du fil jaune du disjoncteur
principal et la plaque à bornes. Il doit y avoir plus que
9,8 V CC entre le fil et la terre. Lorsque la tension existe,
répéter l'étape 4.
Oui ____
Continuer. Le disjoncteur principal est
défectueux ; le remplacer.
Oui ____
Non ____
Non ____
Non ____
Le disjoncteur principal fonctionne correctement.
51
Votre relevé
____ ; _____ ; _____
