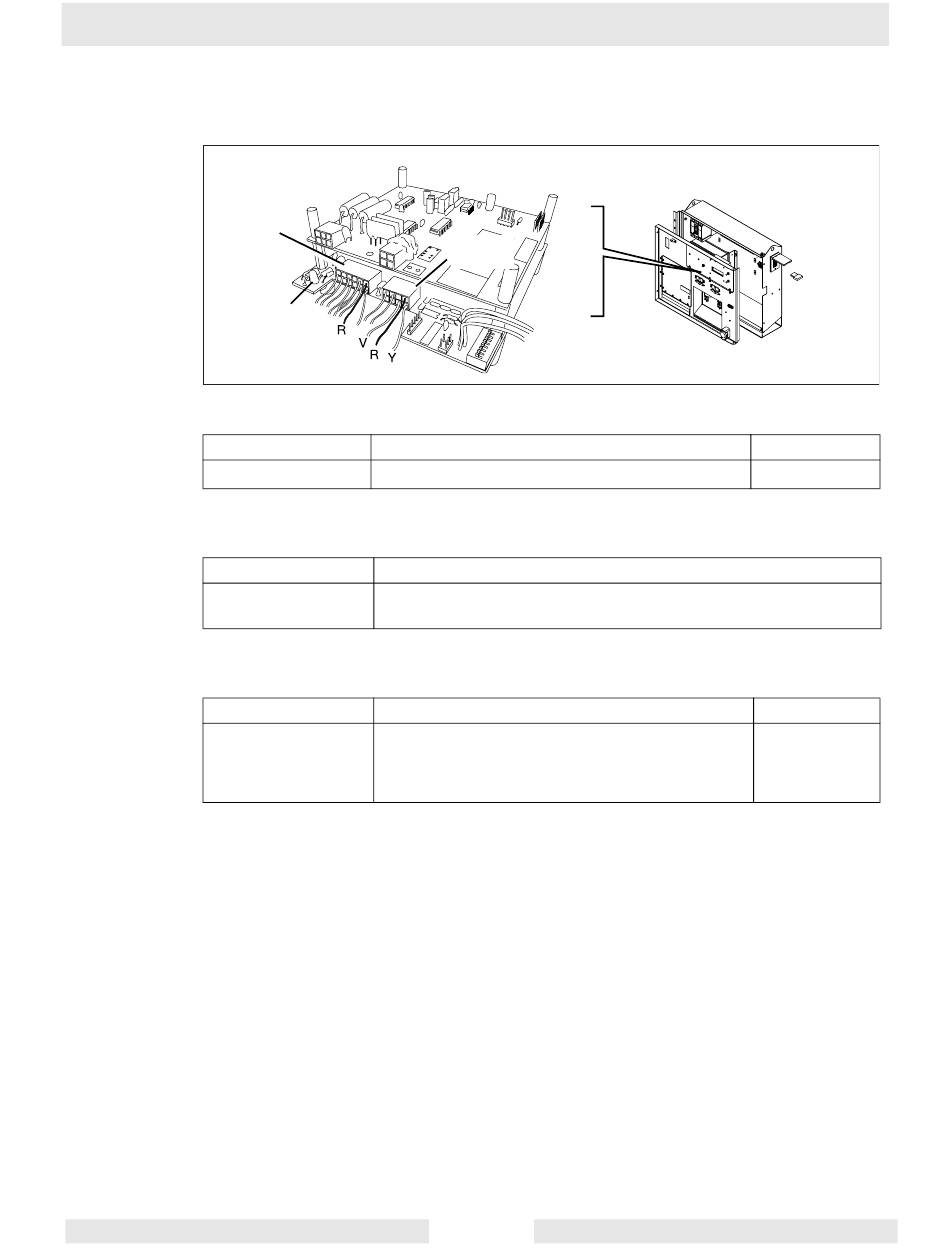

G 70 Dépannage de MCM (module de commande moteur)/capteur
Suite de la page précédente.
5. Vérifier la tension entre le MCM broche 7 prise 1 (fil rouge n° 53) et la broche
8 prise 1 (fil noir n° 59).
Prise 1
La mesure est-elle au moins de 9,8 V CC ?
Continuer.
6. Ouvrir le compartiment à moteur et repérer le fusible de 10A.
Le fusible 10A est-il OK ?
Continuer.
7. Vérifier la tension entre le MCM broche 5 prise 2 (fil rouge n° 18) et la terre.
La mesure est-elle au moins de 9,8 V CC ?
L'alimentation du
MCM est OK.
L'alimentation entrante de la MCM a maintenant été vérifiée.
wc_tx000956fr.fm
DEL
Oui ____
Réparer le fil rouge n° 53 et/ou le fil noir n° 59.
Oui ____
Remplacer le fusible par un fusible de même dimension
Oui ____
Vérifier la continuité du fil rouge n° 18 entre le
MCM et la boîte de fusibles. Vérifier aussi le fil
rouge n° 48 entre la boîte à fusibles et le
bornier B+. Réparer le câblage au besoin.
MCM
Prise 2
Non ____
Non ____
et valeur nominale.
Non ____
39
Fusible 10A
wc_gr005471_fr
Votre relevé
Votre relevé
