SmartFLeX 8403Multi Mode D'emploi page 28

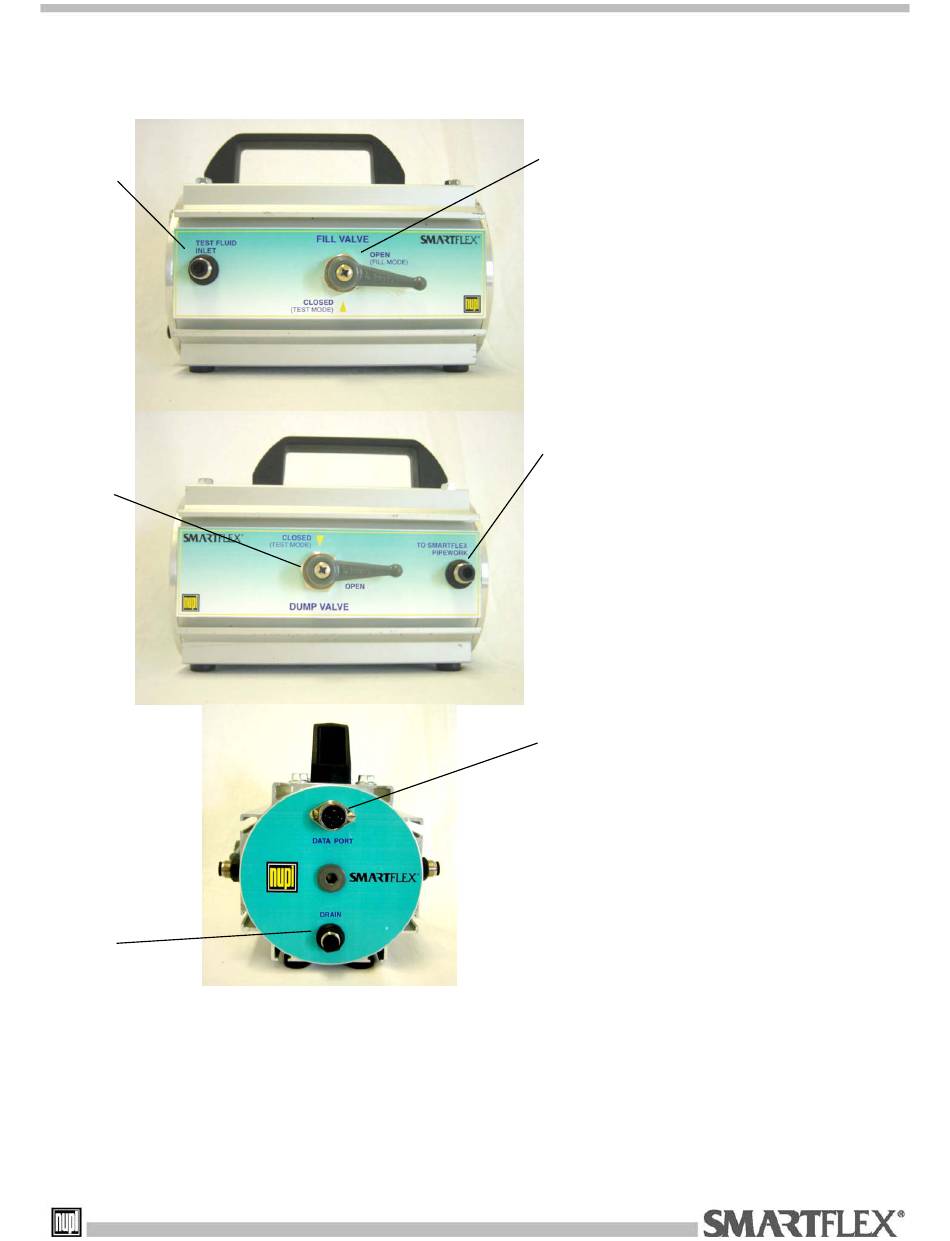

Schéma de l'unité pour les essais sous pression SMARTFLEX (SPTU)
2
1
4
3
5
6
1. Entrée du fluide d'essai. À raccorder à la source sous pression
(compresseur à air ou bouteille d'azote).
2. Soupape de remplissage.
3. Soupape d'évacuation.
4. Sortie du liquide d'essai. À raccorder au système de tubes à tester.
5. Port de communication.
6. Évacuation
