3. Montage et installation
Attention !

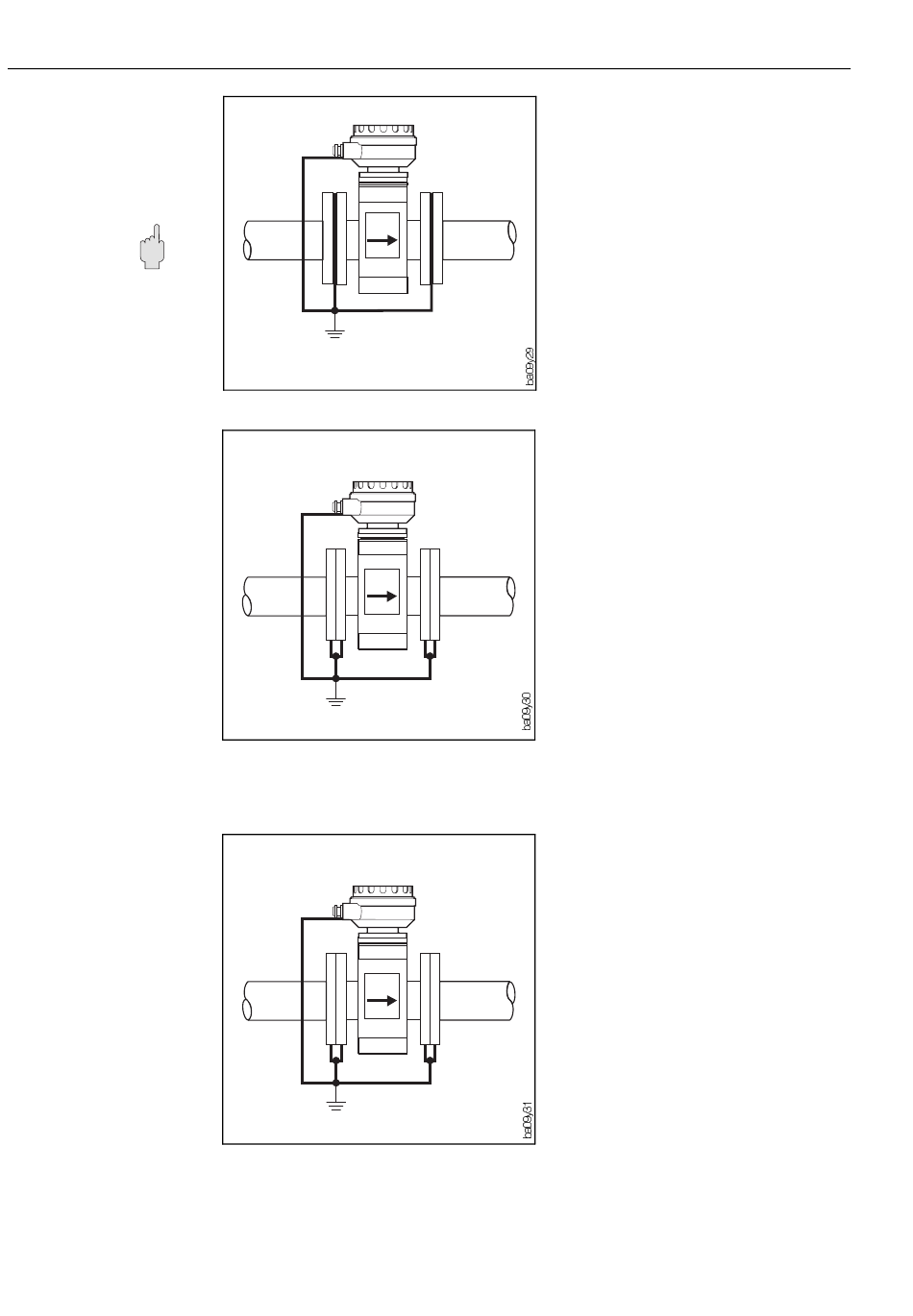

Fig. 24
Fig. 25
Fig. 26
24
2
Cu 6 mm
Disques de masse :
épaisseur env. 3 mm
2
Cu 6 mm
3.8 Mise à la terre dans un environnement fortement parasité
2
Cu 6 mm
Conduites synthétiques ou revêtues
Ce circuit s'avère nécessaire s'il n'y a
pas d'électrode de masse ou si le
produit doit être mis à la terre en raison
des compensations de courant.
Attention !
Veillez à ce que les disques de masse
résistent à la corrosion !
Courants de compensation dans des
conduites métalliques sans mise à la
terre
Le produit peut être mis à la terre.
Assurer une liaison électrique de bride
à bride et avec le transmetteur.
Afin de tirer pleinement profit de la
résistance électromagnétique (CEM)
du Promag 39, il est conseillé de prévoir
deux liaisons bride à bride et de les
mettre à la terre avec le boîtier du
transmetteur.
Promag 39
