Type 8791
Structure
6
STRUCTURE
Le positionneur, types 8791, est composé d'une électronique commandée par microprocesseur, du système
de mesure de déplacement et du système de réglage.
L'appareil est conçu selon la technique à trois conducteurs. La commande de l'appareil se fait à l'aide de 2
touches et de 4 interrupteurs DIP. 3 LED indiquent les différents états de l'appareil.
Le système de réglage pneumatique pour actionneurs simple et double effet comprend 2 électrovannes.
6.1
Représentation
Raccord de purge d'air/
filtre de purge d'air

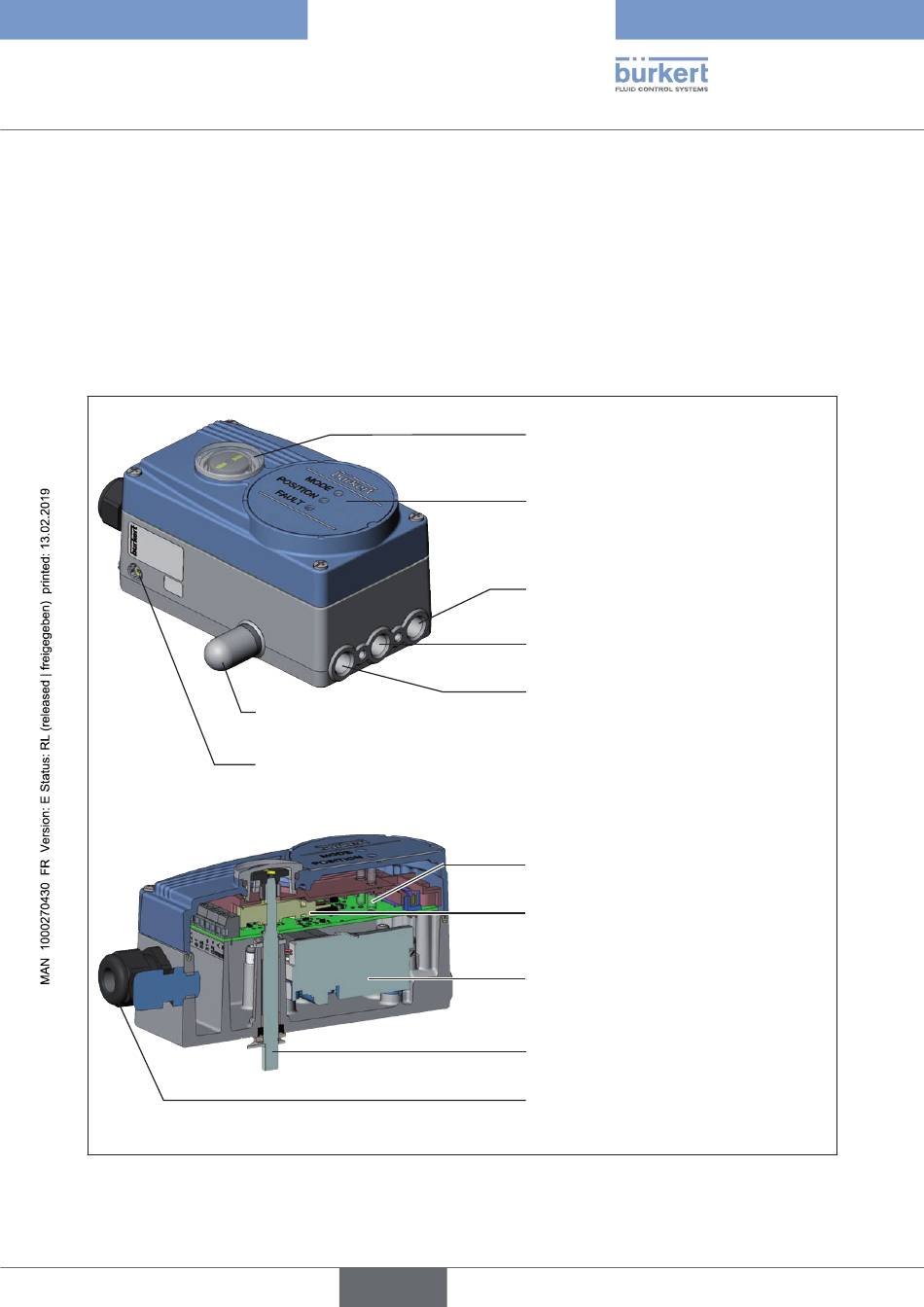

Figure 1 :
Structure, positionneur, type 8791
Soupape de surpression
français
Indicateur de position
Module d'affichage à 3 LED
Raccord de travail 2
(raccord : A2)
Raccord de pression d'alimentation
1,4 – 7 bars (raccord : P)
Raccord de travail 1
(raccord : A1)
Module électronique
Système de mesure de déplacement
interne
Système de réglage
Axe du système de mesure de
déplacement
Presse-étoupe
15
