Burkert AirLINE SP 8647 Instruction Supplémentaire
Masquer les pouces
Voir aussi pour AirLINE SP 8647:
- Manuel d'utilisation (95 pages) ,
- Guide rapide (46 pages)
Publicité
Liens rapides
BVS 18 ATEX E 078 X / IECEx BVS 18.0068X
AirLINE SP
Type 8647 REV.2

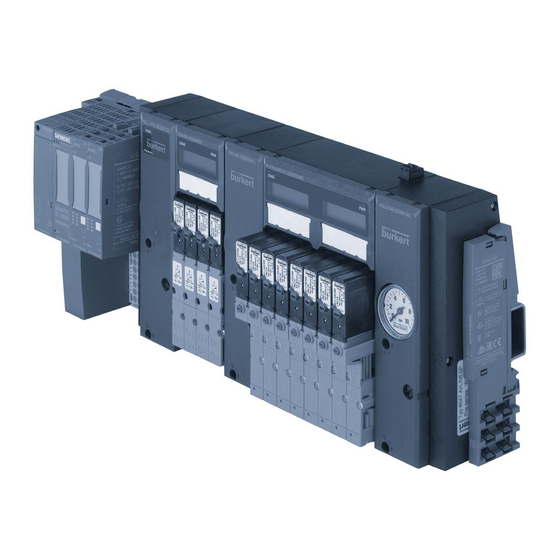

Valve block AirLINE SP
with interface to the distributed I/O systems
SIMATIC ET 200SP and SIMATIC ET 200SP HA (Siemens)
Ventilblock AirLINE SP
mit Schnittstelle zu den dezentralen Peripheriesystemen
SIMATIC ET 200SP und SIMATIC ET 200SP HA (Siemens)
Bloc de vannes AirLINE SP
avec interface vers les systèmes de périphérie décentralisés
SIMATIC ET 200SP et SIMATIC ET 200SP HA (Siemens)
Additional Instructions
Zusatzanleitung
Instruction supplémentaire
Publicité
Manuels Connexes pour Burkert AirLINE SP 8647
Sommaire des Matières pour Burkert AirLINE SP 8647
- Page 1 BVS 18 ATEX E 078 X / IECEx BVS 18.0068X AirLINE SP Type 8647 REV.2 Valve block AirLINE SP with interface to the distributed I/O systems SIMATIC ET 200SP and SIMATIC ET 200SP HA (Siemens) Ventilblock AirLINE SP mit Schnittstelle zu den dezentralen Peripheriesystemen SIMATIC ET 200SP und SIMATIC ET 200SP HA (Siemens) Bloc de vannes AirLINE SP avec interface vers les systèmes de périphérie décentralisés...
- Page 2 We reserve the right to make technical changes without notice. Technische Änderungen vorbehalten. Sous réserve de modifications techniques. © Bürkert Werke GmbH & Co. KG, 2022 Operating Instructions 2201/00_EU-ML_00815414 / Original DE...
- Page 3 Variantes d’appareil homologuées ......29 prise et suivie. ▶ Le manuel d'utilisation du bloc de vannes AirLINE SP type 8647 REV.2 doit être lu, compris et suivi. Vous trouverez le manuel d'utilisation du bloc de vannes AirLINE SP type 8647 REV.2 sur Internet, sous : country.burkert.com français...
- Page 4 BVS 18 ATEX E 078 X IECEx BVS 18.0068X Instruction supplémentaire pour l’utilisation en atmosphère Ex Définitions des termes moyens de signalisation Danger Terme est utilisé dans ce manuel pour désigner met en garde contre un danger imminent. Appareil, bloc de vannes Bloc de vannes AirLINE SP ▶...
- Page 5 BVS 18 ATEX E 078 X IECEx BVS 18.0068X Utilisation conforme uTIlISATIon ConformE Pour les systèmes utilisés dans une atmosphère explosible, fonctionnant dans un boîtier (degré de protection IP 54 au Le bloc de vannes airLine sp typ 8647 reV.2 est conçu moins), s’assurer des conditions suivantes : pour l’unité de commande de consommateurs pneumatiques ▶...
- Page 6 BVS 18 ATEX E 078 X IECEx BVS 18.0068X Consignes de sécurité en zone Ex ConSIgnES dE SéCurITé En situations dangereuses d'ordre général. zone ex Pour prévenir toute blessure, tenir compte de ce qui suit : Pour éviter tout risque d’explosion, les consignes de sécurité de ▶...
- Page 7 BVS 18 ATEX E 078 X IECEx BVS 18.0068X Conditions spéciales d'utilisation CondITIonS SpéCIAlES pour le mode de protection « ec » : d'uTIlISATIon monter l’appareil dans un boîtier conforme aux exigences cor- respondantes du mode de protection « ec » suivant les normes EN/IEC 60079-0 et EN/IEC 60079-7 et qui présente au moins le degré...
- Page 8 BVS 18 ATEX E 078 X IECEx BVS 18.0068X Caractéristiques techniques CErTIfICATIon EX CArACTérISTIquES TEChnIquES La certification Ex n'est valable que si vous utilisez les modules et Pour éviter tout risque d’explosion, les consignes de sécurité de composants homologués par Bürkert tel que décrit dans le présent la présente instruction supplémentaire doivent être respectées manuel d'utilisation.
- Page 9 BVS 18 ATEX E 078 X IECEx BVS 18.0068X Caractéristiques techniques panneau d'avertissement hot-swap ligne description Indication Numéro de type du bloc de 8647 WARNING vannes AIRLine SP DO NOT USE SWAP HOTSWAP IN EX Code variable PX67 ENVIRONMENT (see manual ATEX/IECEx) Tension nominale 24V +/–10 % Fig.
- Page 10 BVS 18 ATEX E 078 X IECEx BVS 18.0068X Caractéristiques techniques Conditions d’exploitation 6.3.2 plaque signalétique pour les données spécifiques à un exemple Tension nominale : 24 V Ligne : Puissance nominale : suivant l'installation Plage de température 0...+55 °C ambiante : 0...+50 °C pour les variantes avec vannes de type 0460 Types d'électrovanne Types 6524 et 6525...
- Page 11 BVS 18 ATEX E 078 X IECEx BVS 18.0068X Caractéristiques techniques Variantes d’appareil homologuées Les variantes d’appareil présentant les propriétés suivantes sont autorisées en zone Ex : • 64 fonctions de vanne maximum • Combinaison de vannes pneumatiques type 6524 (bobine double 2 x 0,8 W) avec le type 6525 (bobine simple 1 x 0,8 W) Le nombre total maximum de 64 fonctions de vanne ne doit pas être dépassé.
