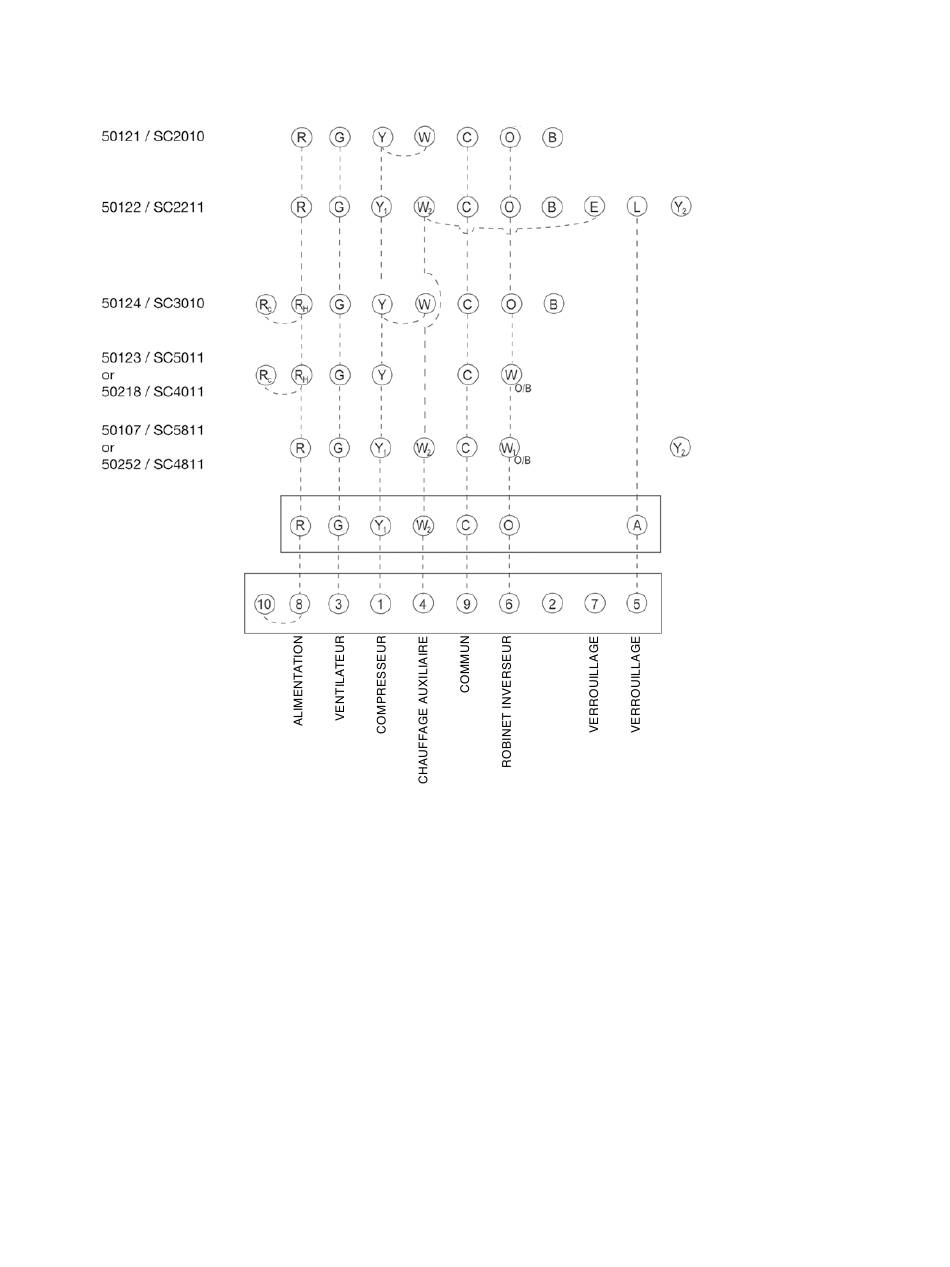

DIAGRAMME DE RACCORDEMENT DU THERMOSTAT CONFORT SIMPLE/MARVAIR
pour les pompes à chaleur et climatiseurs Marvair (sans réchauffage à gaz chaud ou électrique)
NUMÉRO DE PIÈCE
DU THERMOSTAT
POMPES À CHALEUR OU
CLIMATISEURS MARVAIR
POMPES À CHALEUR OU
CLIMATISEURS AVEC
ÉCONOMISEUR, MAIS
SANS RÉCHAUFFAGE
ÉLECTRIQUE
REMARQUES
1. Robinet inverseur sur pompes à chaleur uniquement
2. Pour les unités avec compresseurs à 2 étapes, branchez les fils du moniteur de compresseur et du module de diagnostic à Y2, par ex
emple, le Comfort Alert de Copeland.
3. Pour les climatiseurs avec chauffage à résistance électrique, branchez W/O/B à la borne W ou 4.
4. Cavalier pour la pompe à chaleur seulement, pas avec les climatiseurs.
A. Les bornes 5 et 7 sont des contacts secs normalement ouverts et fermés pour indiquer un verrouillage.
B. Les bornes 6 et 7 sont des contacts secs normalement fermés et ouverts pour indiquer un verrouillage.
C. Si le thermostat a des bornes RC et RH, installez un cavalier entre RC et RH.
D. IMPORTANT. Les instructions sont des instructions de raccordement génériques et pourraient ne pas s'appliquer aux climatiseurs avec
différentes options. Referez-vous toujours au diagramme de connexions dans le climatiseur pour la méthode de raccordement appropriée
à votre unité.
Figure 5b. Diagramme de raccordement du thermostat
REMARQUE 4
REMARQUE 1
REMARQUE 4
REMARQUE 3
REMARQUE 3
29
REMARQUE 2
REMARQUE 2
BORNIER BASSE
PRESSION
BORNIER BASSE
PRESSION
ComPac 2012-10 rév. 7
