Câblage De Commande - Generac 000209a Directives D'installation

Raccordements électriques
Câblage de commande
ID Description
A Bornier des câbles de commande
B Bornier des câbles de détection
C1 Attache des câbles de commande
Tableau 6-2. Raccordements du câblage client
Autocollant
d'identification
des bornes
N1 et N2 240 V c.a. protégé par fusible - Détection
JAUNE
des chutes et hausses de tension du réseau public
N° 1 et N° 2
de distribution d'électricité.
T1 120-240 V c.a. protégé par fusible, pour chargeur
BLEU N° 3
de la batterie
NEU - Neutre pour le circuit T1 de chargeur de la
BLANC N° 4*
batterie
NOIR N° 1 ** 0 - c.c. (-) Conducteur de terre du commun
ROUGE N° 2 194 - c.c. (+) 12 V c.c. pour commandes de transfert
BLANC N° 3 23 - Câble de signaux de commande de transfert
26
E1
E2
E3
F

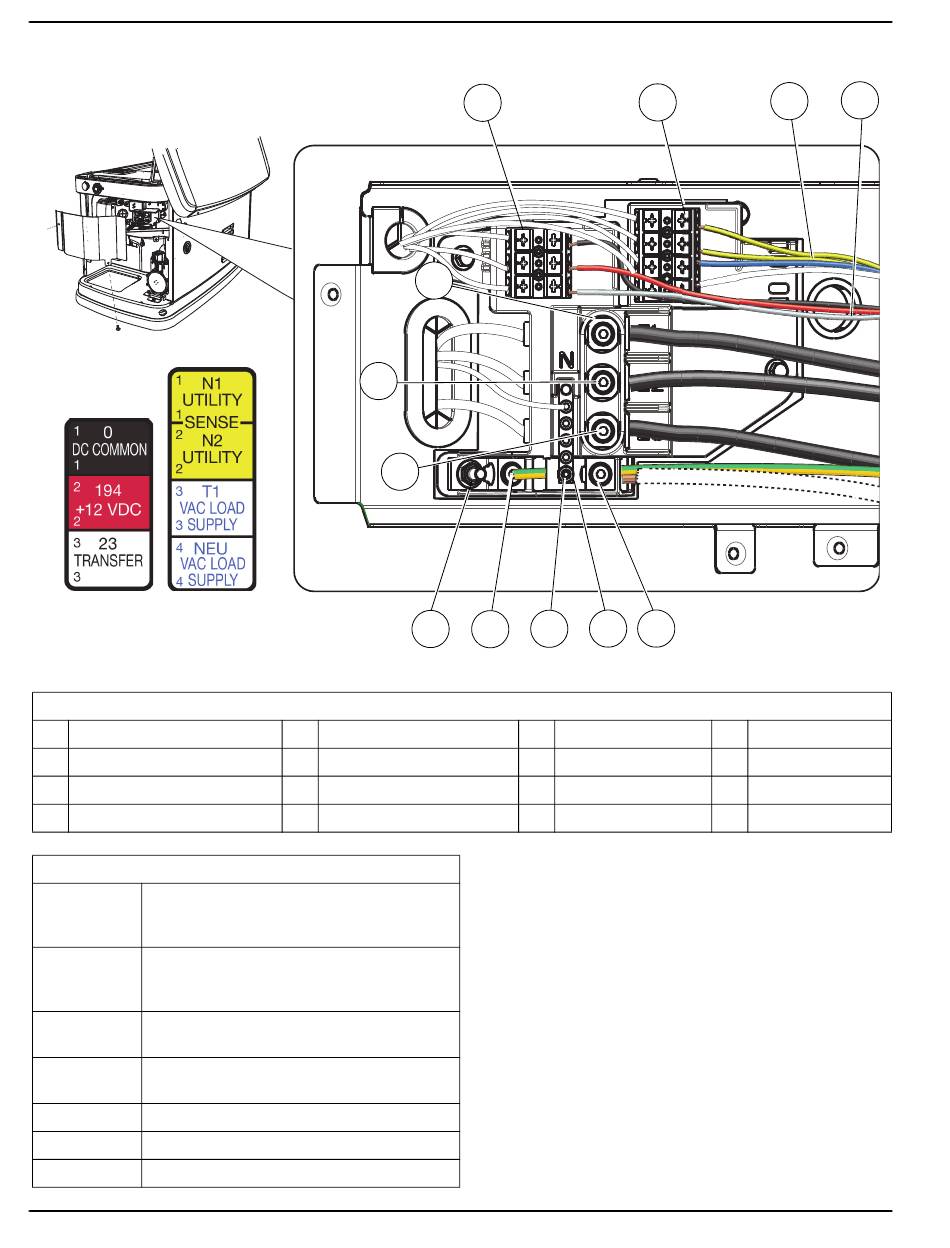

Figure 6-1. Raccordements du câblage électrique
Tableau 6-1. Points de raccordement du câblage électrique
ID Description
C2 Attache des câbles de détection E2
D Cosse de neutre
E1 Cosse de puissance E1
N° de câble
Directives d'installation pour générateurs à refroidissement par air 60Hz
A B
H J D
G
ID Description
Cosse de puissance E2
E3 Cosse de puissance E3
F Contact de terre
*Doit être impérativement raccordé afin que le batterie reste
chargée, même si le générateur n'est pas en
fonctionnement.
**Nécessaire si le générateur est couplé à un commutateur de
transfert de gestion Smart Power Management System
de Generac.
C1
C2
003750
ID Description
G Cosse de terre
H Contact de neutre
J Barre de neutre
