6.
AVERTISSEMENTS POUR L'INSTALLATEUR
Lire attentivement les instructions contenues dans le présent document, car elles fournissent d'importantes indications pour la sécurité
d'installation, d'utilisation et d'entretien.
•
Les dispositifs inclus dans le kit doivent être exclusivement destinés à l'utilisation pour laquelle ils ont été expressément conçus. Toute autre
utilisation doit être considérée comme étant inappropriée. Le Constructeur ne saurait être tenu pour responsable des éventuels dommages
résultant d'utilisations inappropriées ou illégitimes.
•
Chaque élément a été étudié conformément aux normes en vigueur.
•
L'exécution de l'installation doit être conforme aux normes en vigueur. Tous les appareils constituant l'installation doivent être exclusivement
destinés à l'utilisation pour laquelle ils ont été conçus.
•
Après avoir sorti les différents composants de leur emballage, s'assurer de leur état intact.
•
Les éléments d'emballage (sacs en plastique, polystyrène expansé, etc.) doivent être mis hors de la portée des enfants, car ils représentent
des sources potentielles de danger.
•
Prévoir, en amont des appareils, un interrupteur approprié de sectionnement et protection, avec une distance d'ouverture des contacts d'au
moins 3 mm.
•
Avant de brancher les dispositifs d'alimentation, vérifier que les paramètres indiqués sur la plaque signalétique correspondent bien à ceux
de l'alimentation secteur.
•
Ne jamais obstruer les orifices ou les fentes de ventilation ou de dispersion de la chaleur.
•
Avant d'exécuter toute opération de nettoyage ou d'entretien, mettre les dispositifs hors tension, en désactivant l'interrupteur général de
l'installation.
•
Ne pas utiliser de produits de nettoyage en spray.
•
En cas de panne et/ou de dysfonctionnement des produits inclus dans le kit, couper l'alimentation électrique à l'aide de l'interrupteur
général, sans endommager ni manipuler l'appareil.
•
Pour toute réparation, contacter le service après-vente agréé par le Constructeur.
•
Assurer une bonne ventilation.
•
Ne pas utiliser de rallonges pour le câble d'alimentation.
•
En cas d'infiltration de liquides ou en présence de corps étrangers dans l'appareil, s'adresser à un personnel qualifié pour les opérations de
contrôle ou de réparation.
•
Pour les réparations, utiliser exclusivement des pièces de rechange d'origine.
•
L'installateur devra vérifier que les informations à l'attention de l'utilisateur sont bien présentes sur les appareils dérivés.
•
Le non-respect des prescriptions précédentes peut compromettre la sécurité de l'installation.
•
Le présent document doit toujours accompagner l'appareil.
•
Le pictogramme de la foudre avec une flèche à l'intérieur d'un triangle équilatéral signale la présence de tensions dangereuses.
•
Ne pas ouvrir les dispositifs, à moins que cela ne soit expressément prescrit dans la présente notice.
•
Le pictogramme du point d'exclamation à l'intérieur d'un triangle équilatéral désigne des composants critiques pour la sécurité; n'utiliser que
les composants fournis par le Constructeur.
7.

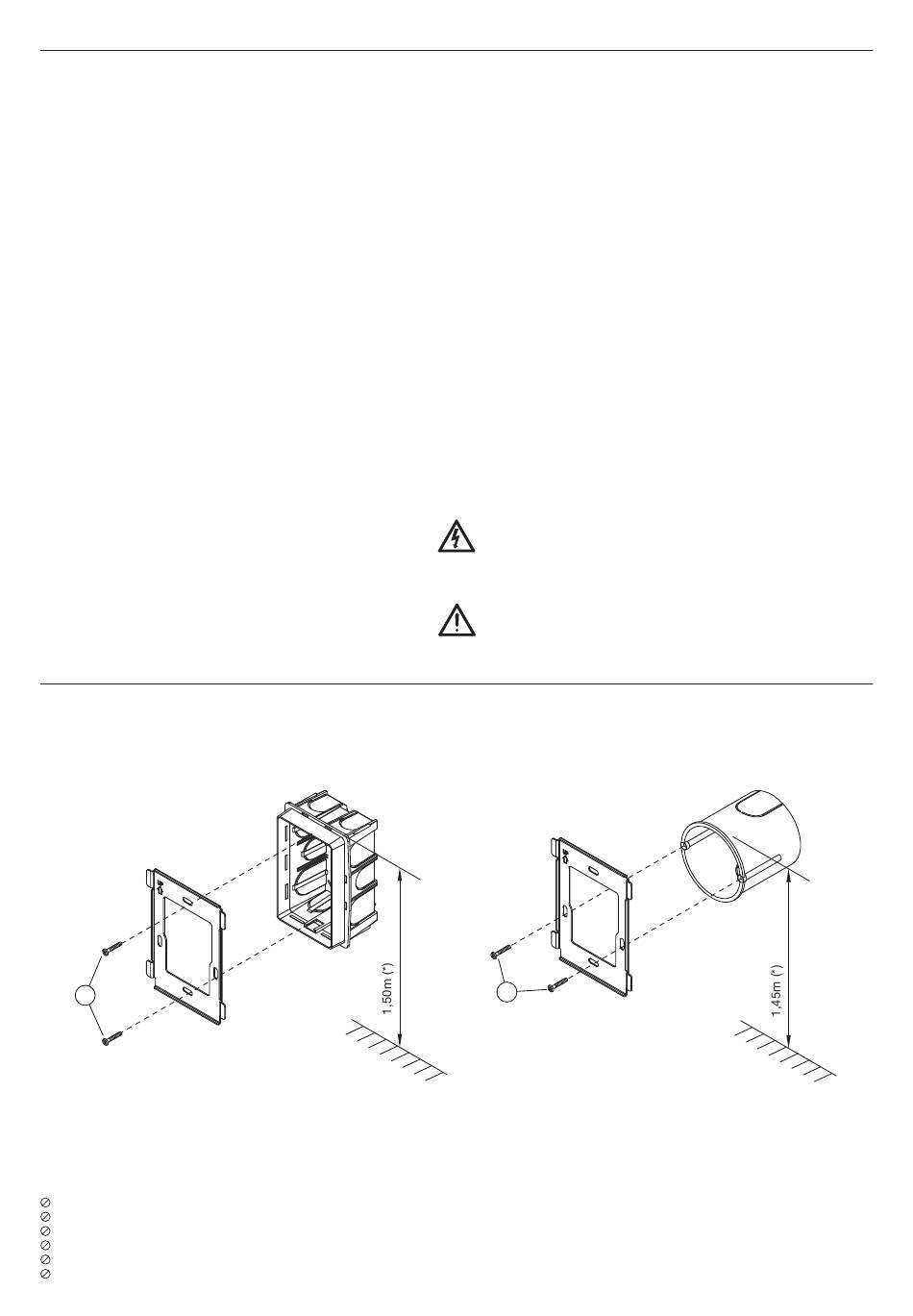

INSTALLATION DU MONITEUR
Le dispositif est prévu pour être installé sur des boîtiers à encastrer, en utilisant les différents orifices prévus sur l'étrier métallique en fonction
du boîtier.
•
Encastrer le boîtier à la hauteur indiquée.
•
Fixer l'étrier au boîtier encastrable.
•
Réaliser les branchements.
•
Fixer le moniteur à l'étrier.
B3
Installation sur boîtier rectangulaire
entraxe de 83.5 mm
(*) Pour garantir le respect de la Directive de référence pour les personnes handicapées (par exemple, en France, voir la Loi 2005-102 du
11/02/2005, le Décret 2006-555 du 17/05/2006 et ses amendements ultérieurs des 1/08/2006, 26/02/2007 et 21/03/2007), l'écran du moniteur
devra être mis en place à une hauteur comprise entre 0,90 et 1,30 m.
7.1.
DESCRIPTION DES BORNES
]
PoW
Entrée de la tension provenant de l'alimentation (C)
]
line
ligne Bus
}
z
Sortie pour le raccordement de sonneries supplémentaires (OP2)
K
DS17-06
B3
Installation sur boîtier Ø 60 mm
