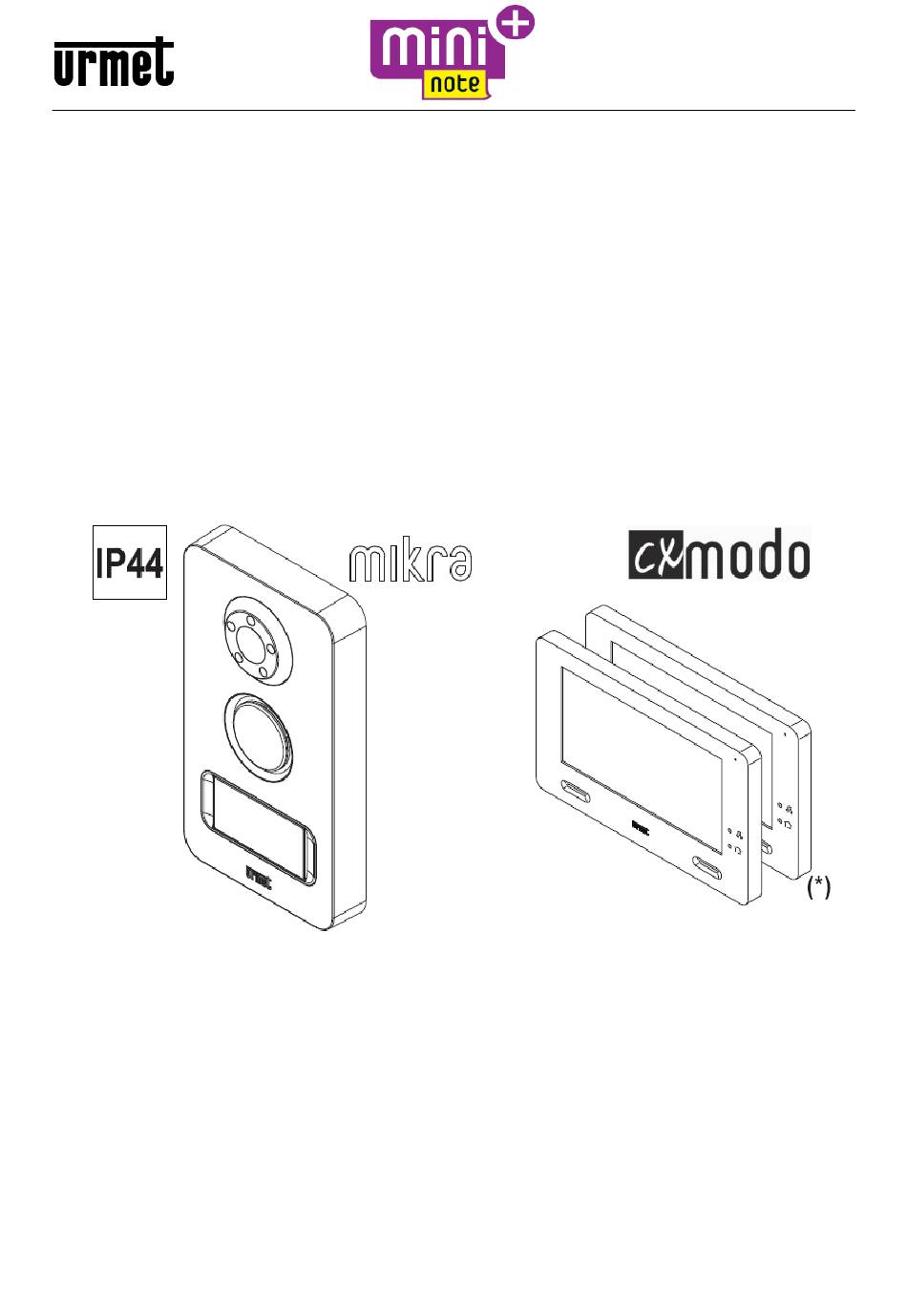

KIT VIDÉO MONO ET BI-FAMILLE MAINS LIBRES COULEUR
(*)
Sch./Ref. 1722/85 - 1722/86
MANUEL INSTALLATEUR RELATIF A LA PARTIE DOMOTIQUE
Table des Matières
loading

Manuels Connexes pour Urmet 1722/85

Sommaire des Matières pour Urmet 1722/85

  • Page 1 Mod. 1722 DS1722-083 LBT20138 KIT VIDÉO MONO ET BI-FAMILLE MAINS LIBRES COULEUR Sch./Ref. 1722/85 - 1722/86 MANUEL INSTALLATEUR RELATIF A LA PARTIE DOMOTIQUE...

  • Page 2: Table Des Matières

    Sommaire CONFIGURATION ........................3 Configuration des boutons du moniteur ............... 4 1.1.1 Configuration directe des boutons Yokis ..............5 1.1.2 Configuration des boutons Yokis avec émetteur ..........13 1.1.3 Configuration mixte des boutons Yokis ..............16 1.1.4 Configuration des boutons Composites ..............16 1.1.5 Configuration du bouton ‘Ecl.

  • Page 3: Configuration

    1 CONFIGURATION L'utilisateur final a la possibilité d'utiliser un maximum de 12 boutons virtuels pour commander des points de sortie ou des scénarios : Ces boutons se répartissent en 2 groupes : les 8 premiers (boutons Yokis) et les 4 derniers (boutons Composites).

  • Page 4: Configuration Des Boutons Du Moniteur

    1.1 CONFIGURATION DES BOUTONS DU MONITEUR Trois modalités sont disponibles. L’installateur peut choisir la modalité qui lui convient le mieux. A) Configuration directe des boutons Yokis Toute la configuration des boutons Yokis (virtuels) s'effectue directement sur le moniteur. L'avantage réside dans la simplicité de configuration effectuée à l'aide d'une interface guidée : le moniteur gère automatiquement les impulsions nécessaires à...

  • Page 5: Configuration Directe Des Boutons Yokis

    1.1.1 Configuration directe des boutons Yokis Chaque bouton Yokis peut être configuré pour commander un module ou plusieurs modules d'activation (Scénario ou Scénario de centralisation), en Modalité directe ou en Modalité Bus Radio. Se reporter au ‘Mémento Radio’ Yokis pour plus d'informations sur les possibilités offertes. Depuis la Page d'accueil du moniteur, appuyer sur l’icône ‘Réglages’...
  • Page 6 Une page s'affiche qui permet de régler : le NOM du bouton (visualisé par l'utilisateur) Après avoir attribué le nom au moyen du clavier, accéder aux icônes en bas qui permettent d'effectuer les mêmes configurations qui peuvent être effectuées sur un bouton d’un émetteur Yokis.
  • Page 7 En premier lieu, en touchant sur la page initiale des réglages Yokis, en bas à droite, un code QR s'affiche : Le code QR peut être utilisé pour accéder au manuel de configuration et obtenir une aide. La configuration des boutons est en tous points identiques à celle des boutons d’un émetteur Yokis à...
  • Page 8 Ouvre un sous-menu de connexion du bouton à un ou à plusieurs récepteurs. Connexion (ou déconnexion) E5 R1 Permet de ‘connecter’ logiquement le bouton à un récepteur. En Modalité directe, il est possible de connecter un ou plusieurs récepteurs, jusqu’à un maximum de 4 (en cas de connexion d'un cinquième récepteur, celui-ci remplace le quatrième).
  • Page 9 Par défaut, les boutons Yokis fonctionnent en ‘Connexion Directe’. En commandant un maximum de 4 récepteurs. Sur un moniteur, il est en revanche souvent utile d'utiliser les boutons en modalité Centralisée : pour disposer par exemple d'un bouton pour fermer tous les volets roulants, d'un autre pour éteindre toutes les lumières, etc.
  • Page 10 En touchant cette icône, il est possible de sélectionner une des 3 possibilités : Éclairage Volets roulants M 11 ou Éclairage + Volets roulants Pour plus d'informations, se référer au Mémento Radio, au chapitre ‘F – Commande groupée de récepteurs’. NOTE : Dans le cas où...
  • Page 11 Il est enfin possible de définir, pour le bouton, la modalité de fonctionnement en sélectionnant une des 4 modalités disponibles : Basculement (éclairage), Variation/Arrêt (variateur), Montée/Arrêt/Descente (volet roulant) Marche (éclairage), Montée et Arrêt (volet roulant) Arrêt (éclairage), Descente et Arrêt (volet roulant) Mémoire (éclairage), Position intermédiaire (volet roulant) Faire référence au chapitre ‘G –...
  • Page 12 Le clavier permet de définir le nombre d’impulsions à envoyer au Module Récepteur avec ce bouton spécifique. Par exemple pour configurer la temporisation du récepteur. Ensuite, appuyer sur ‘Envoi’ et attendre la notification du récepteur visualisée sur le récepteur (clignotements ou petits mouvements).

  • Page 13: Configuration Des Boutons Yokis Avec Émetteur

    1.1.2 Configuration des boutons Yokis avec émetteur 1) En utilisant un émetteur à 8 boutons TLC8CP, configurer les boutons de l’émetteur. Faire référence au ‘Mémento Radio’ Yokis pour plus d'informations. 2) S'assurer que tous les boutons configurés fonctionnent correctement. 3) Procéder à l’importation de l’émetteur sur le moniteur en suivant la procédure décrite. ATTENTION : la procédure d’importation efface la configuration des 8 boutons Yokis du moniteur (mais non pas leurs étiquettes).
  • Page 14 Ensuite, un menu s'ouvre : Sélectionner ‘Importation totale d’un émetteur’ puis toucher ‘Exécuter’. Ensuite un assistant (Wizard) est lancé qui guide l’installateur lors de la procédure d’importation : suivre les indications de l'assistant. Au terme de l’importation, il est nécessaire de procéder comme suit pour chaque bouton : Définir le Nom Contrôler le fonctionnement du bouton importé.
  • Page 15 Toucher le bouton Yokis à contrôler (un des 8 premiers en haut). Ensuite, s'affiche : L’icône en haut à droite indique qu'il s'agit d’un ‘Bouton Importé’. Il est possible de régler : le NOM du bouton (visualisé par l'utilisateur) Il est par ailleurs possible de vérifier le fonctionnement du bouton en appuyant sur la touche ‘Test’. Il n'est pas possible d'apporter des modifications au fonctionnement du bouton importé, sauf en procédant tout d'abord à...

  • Page 16: Configuration Mixte Des Boutons Yokis

    1.1.3 Configuration mixte des boutons Yokis Effectuer les 3 opérations suivantes : En utilisant un émetteur à 8 boutons TLC8CP, aux récepteurs ne ‘connecter’ que les boutons que l’on souhaite d’utiliser. Faire référence au ‘Mémento Radio’ Yokis pour plus d'informations. Copier l’émetteur sur le moniteur, comme indiqué...
  • Page 17 On accède ensuite à la page suivante : Les boutons Composites sont les 4 derniers en bas. Toucher le bouton Composite à configurer. Une page s'affiche qui permet de régler : le NOM du bouton (visualisé par l'utilisateur) DS1722-083 LBT20138...
  • Page 18 Ensuite, toucher l'icône ; s'affiche ensuite la page suivante : Indiquer quels boutons Yokis sont ‘regroupés’ sous ce bouton Composite. Il est naturellement important d'en choisir au moins 2 pour obtenir un effet utile. Confirmer en appuyant sur OK. DS1722-083 LBT20138...

  • Page 19: Configuration Du Bouton 'Ecl. D'escalier

    1.1.5 Configuration du bouton ‘Ecl. d’escalier’ Pendant un appel vidéo, l’utilisateur appelé peut utiliser le bouton ‘Ecl. d’escalier’ pour allumer par exemple les lumières extérieures d'accès à l'allée de l'habitation, éventuellement en mode temporisé : Quand l’utilisateur appuie sur cette touche, un des 12 boutons configurés est activé. En phase de configuration, il est par conséquent nécessaire d'établir lequel des 12 boutons doit être activé.
  • Page 20 Il est également possible de définir l’absence d'association, en sélectionnant ‘-‘. Dans ce cas, en phase d'appel, l’icône ‘Ecl. d’escalier’ n'est pas visible par l’utilisateur : DS1722-083 LBT20138...

  • Page 21: Autres Fonctions

    1.1.6 Autres fonctions 3 autres fonctions sont accessibles depuis le même menu. Depuis la Page d'accueil du moniteur, appuyer sur l’icône ‘Réglages’ puis sélectionner ‘Yokis’ . On accède ensuite à la page suivante : Toucher l'icône située en bas. Ensuite, un menu s'ouvre : DS1722-083 LBT20138...

  • Page 22: Exportation Des Boutons Yokis Vers Un Émetteur

    1.1.6.1 Exportation des boutons Yokis vers un émetteur Sélectionner la deuxième option du Menu : ‘Exportation totale vers un émetteur’. Toucher ‘Exécuter’. Ensuite un assistant (Wizard) est lancé qui guide l’installateur lors de la procédure d’exportation : suivre les indications de l'assistant. Cette procédure est également utile pour dupliquer directement la configuration sur un deuxième moniteur.
  • Page 23 DS1722-083 LBT20138...
  • Page 24 DS1722-083 LBT20138 Service technique URMET S.p.A. service clients +39 011.23.39.810 10154 TURIN (ITALIE) http://www.urmet.com VIA BOLOGNA 188/C e-mail: info@urmet.com Telef. +39 011.24.00.000 (RIC.AUT.) +39 011.24.00.300 - 323 DS1722-083 LBT20138...
