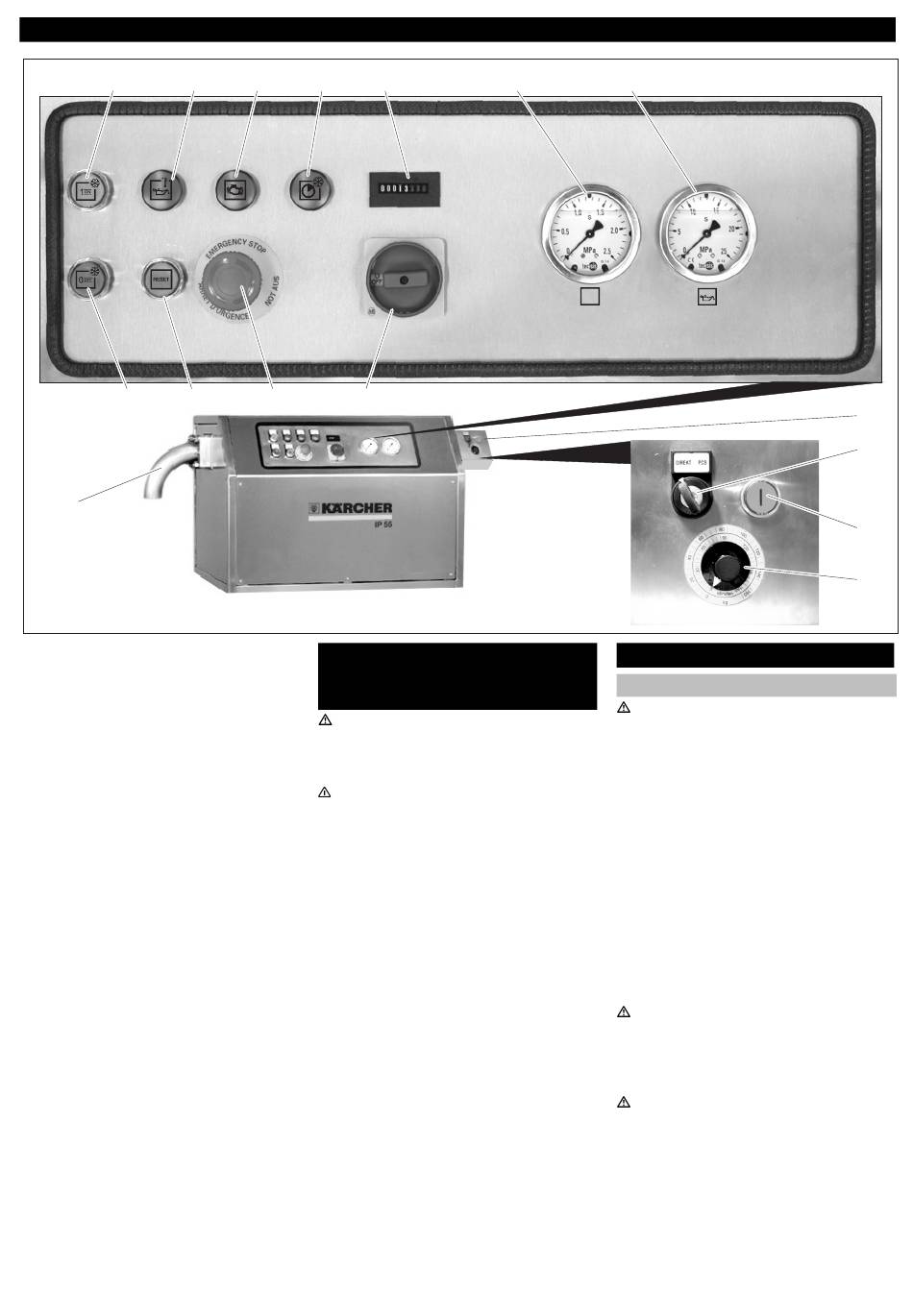

1 Klahv „Sisse"
2 Märgutuli „Õlitemperatuur kõrge"
3 Märgutuli „Mootori ülekoormus"
4 Märgutuli „Tsükkel liiga pikk"
Vt „Abi rikete/näiduga rikete korral".
5 Töötundide loendur
6 Süsinikdioksiidi manomeeter
7 Manomeeter õlirõhk
8 Pealüliti
9 Avariilüliti
10 Klahv „Lähtesta"
Lähtestab pärast riket automaatse töö-
katkestuse.
11 Klahv „Välja"
Kolvikäik lõpetatakse, kolb liigub ees-
misse asendisse, seade seiskub.
12 Graanulite väljastus
13 PCS koguse reguleerimise lisakomp-
lekt (lisavarustus)
14 Võtmelüliti „Otse/PCS" (lisavarustus)
15 Käivitage klahv PCS (lisavarustus)
16 Pöördnupp tootmisaeg/-kogus (lisava-
rustus)
94
Teeninduselemendid
2
3
4
9
8
PCS koguse reguleerimise
lisakomplekti paigaldamine
OHT
Elektrilöögist lähtuv vigastusoht. Enne juht-
kilbi avamist tõmmake pistik seinakontak-
tist välja.
HOIATUS
Lisakomplekte tohivad paigaldada ainult
volitatud spetsialistid.
Kinnitage koguse reguleerimissesadise
korpus 3 kruviga küljelt masina korpuse
külge.
Paigaldage seadmesse puuritud auku
kaabli keermeskinnis.
Juhtige koguse reguleerimisseadise
kaabel läbi kaabli keermeskinnise.
Eemaldage masina tagakülg.
Juhtige koguse reguleerimisseadise
kaabel läbi kaabli vaba keermeskinnise
masina lülituskilpi.
Lülituskilbis: Eemaldage klemmi 5 kuni
7 sild.
Ühendage koguse reguleerimisseadise
kaabel vastavalt elektriskeemile klem-
midele 5, 0 ja 7.
Paigaldage uuesti masina tagakülg.
5
6
(lisavarustus)
2
-
ET
7
CO
2
Käitamine
Kasutuselevõtt
OHT
Süsinikdioksiidist lähtuv lämbumisoht.
Seadme töö ajal suureneb süsinikdioksiidi
sisaldus töökoha õhus. Õhutage töökohta
piisavalt, vajadusel kasutage alarmseadet
inimeste hoiatamiseks. Tunnused, mis vii-
tavad kõrgele süsinikdioksiidi kontsentrat-
sioonile sissehingatavas õhus:
– 3...5%: peavalu, kiirenenud hingamine.
– 7..0,10%: peavalu, oksendamine, või-
malik teadvuse kaotus.
Nende tunnuste ilmnemisel lülitage seade
viivitamatult välja ja minge värske õhu kät-
te. Enne töö jätkamist parandage ventilat-
siooni.
Järgige süsinikdioksiiditootja ohutusnõue-
tega infolehte.
OHT
Külmapõletuste oht. Kuivjää temperatuur
on -79 °C. Ärge kunagi puudutage kuivjääd
ja külmi seadme osi paljaste kätega. Kand-
ke kaitsekindaid ja kaitseriietust.
OHT
Väljapaiskuvatest kuivjää graanulitest läh-
tuv vigastusoht. Enne kasutuselevõttu
kontrollige, kas graanulite väljutuskoht on
puhas. Ärge vaadake otsse ekstruuderi-
plaadile.
