PROline promag 53
II3G
Documentation Ex
relative aux mises en service BA 053D et BA 054D
selon Directive 94/9/CE (ATEX)
Groupe d'appareils
Les appareils de ce groupe sont destinés aux travaux souterrains des
I mines et aux parties de leurs installations de surface mis en danger par
le grisou et/ou des poussières combustibles.
Les appareils de ce groupe sont destinés à être utilisés dans d'autres
II
lieux susceptibles d'être mis en danger par des atmosphères explosives.
Catégorie d'appareils
Les appareils de cette catégorie sont destinés à un environnement
1G 1D
dans lequel des atmosphères explosives dues à des mélanges d'air
avec des gaz, vapeurs, brouillards ou poussières sont présentes
(0) (20)
constamment, ou pour une longue période, ou fréquemment.
Les appareils de cette catégorie sont destinés à un environnement
2G 2D dans lequel des atmosphères explosives dues à des gaz, des vapeurs,
des brouillards ou des mélanges d'air avec des poussières se
(1) (21)
manifesteront probablement.
Les appareils de cette catégorie sont destinés à un environnement
dans lequel des atmosphères explosives dues à des gaz, des vapeurs,
3G 3D
des brouillards ou des mélanges d'air avec des poussières ont une
(2) (22)
faible probabilité de se manifester et ne subsisteront que pour une
courte période.
( Les chiffres entre parenthèses correspondent à la classification en zones selon CEI
Fabriqué selon norme européenne = E
Matériel électrique à protection antidéflagrante = Ex
Modes de protection
EN
nA Matériels électriques non pro-
ducteurs d'arc ou d'étincelle
nR Enveloppes à respiration limitée
nL Matériels électriques à
limitation d'énergie
nP Matériels électriques à encap-
sulage simplifié
Groupe d'explosion
Gaz, vapeurs
EN
(exemples)
CEI
IIA - Ammoniac
- Acétone, acide acétique, benzène, éthane,
IIA
essence, éther, fuel, gasoil, hexane,
kérosène, méthane, pétrole, propane
IIB - Éthylène, gaz de ville, isoprène
IIC - Acéthylène, hydrogène, sulfure de carbone
Classe de témperature
EN / CEI Température maximale de surface
T1 450 °C
T2 300 °C
T3 200 °C
T4
135 °C
T5 100 °C
T6 85 °C
Définition
EN
nC Matériels électriques produisant des
arcs ou étincelles, dans lesquels les
contacts sont protégés de manière
appropriée, sans toutefois avoir
recours à une enveloppe à respiration
limitée, à une limitation d'énergie ou à
un encapsulage
Energie minimale
d'inflammation
[mJ]
--
0,18
0,06
0,02
842 °F
572 °F
392 °F
275 °F
212 °F
185 °F
=

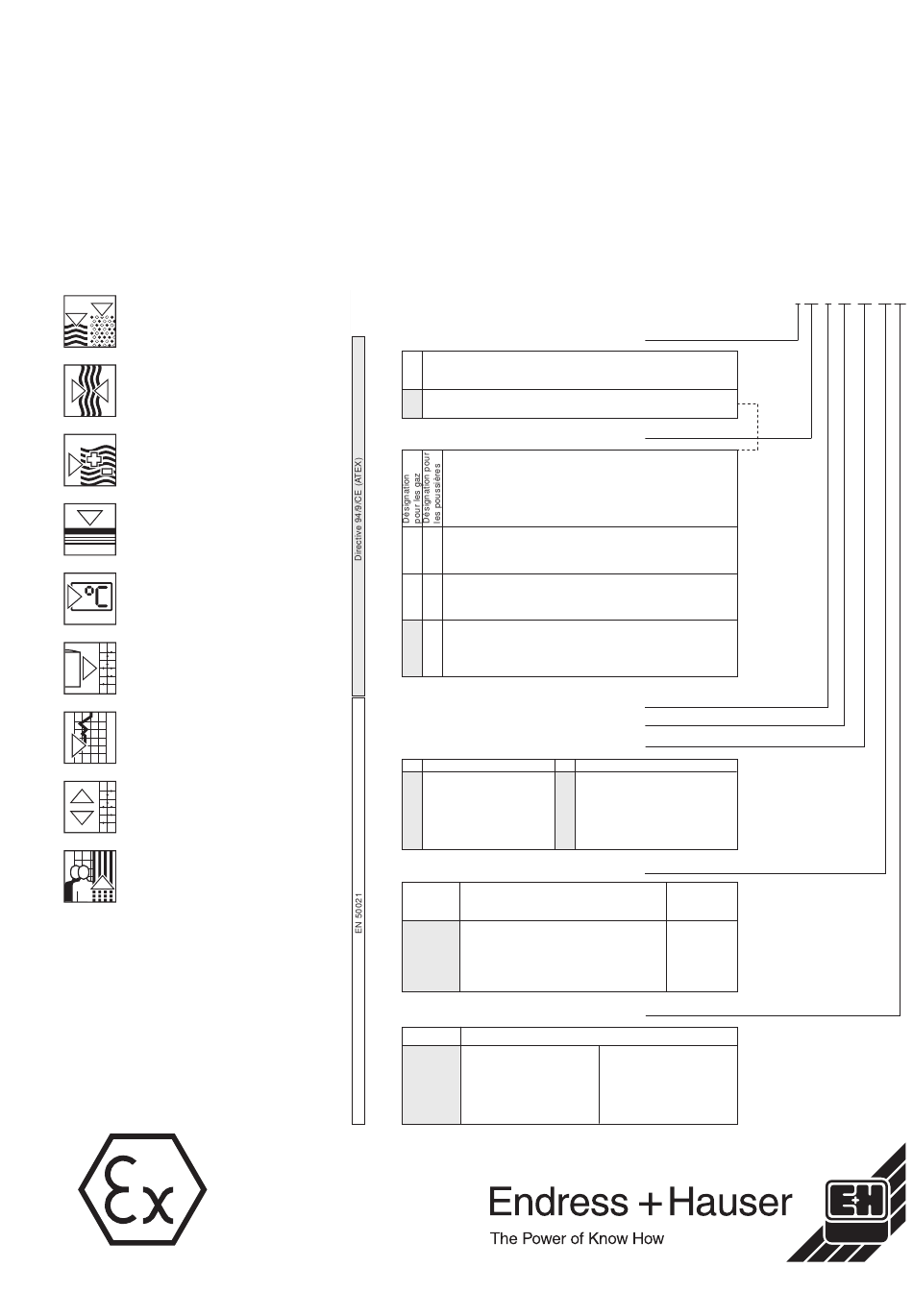

Exemple:
II 3G E Ex nC IIB T4
)
