Capots d'insonorisation REMKO

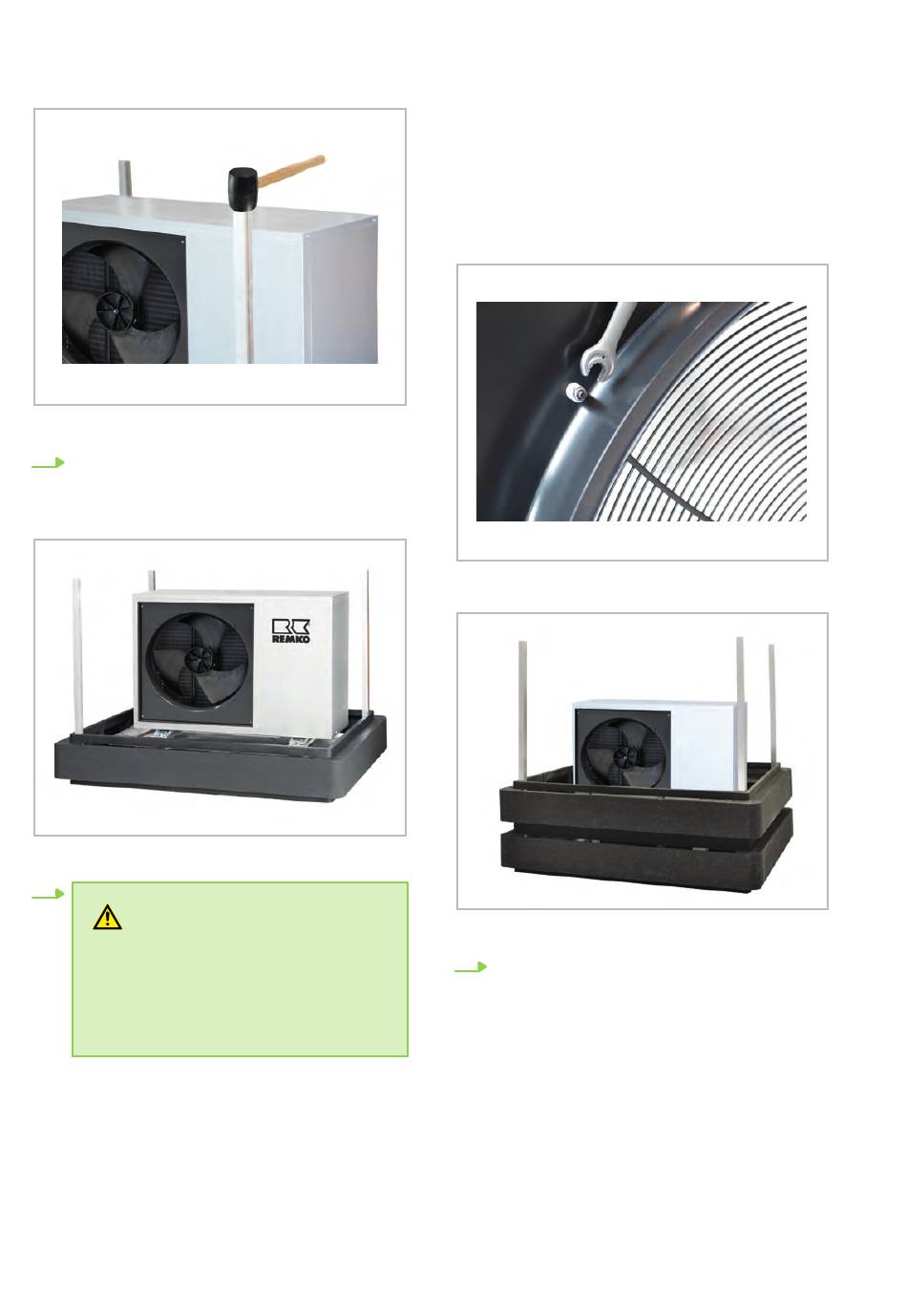

Fig. 19
10.
Veillez à ce que les quatre supports soient
entièrement insérés dans les raccords
d'angle afin de garantir une bonne orienta-
tion (Voir la Fig. 20).
Fig. 20
11.
PRECAUTION !
Veillez à ce que le module externe soit
hors service et protégé contre toute réac-
tivation pendant toute l'opération de main-
tenance ou de réparation du capot d'inso-
norisation afin d'éviter les blessures dues
au démarrage d'un ventilateur !
Retirez la grille située devant le ventilateur
(côté d'évacuation) en dévissant les quatre
vis d'angle.
Prenez le cadre dans lequel la grille est fixée
et desserrez les quatre vis situées à l'arrière
qui relient la grille et le cadre. Lorsque vous
avez retiré la grille, remontez le cadre sur le
module externe avec les quatre vis.
28
Sur les modules externes avec deux ventila-
teurs, les deux grilles doivent être retirées.
Les grilles ne sont plus nécessaires au fonc-
tionnement de l'installation. Vous pouvez à
présent placer le deuxième élément annu-
laire (
Ä « Composants du capot d'insonori-
sation » à la page 25, pos.1) sur le premier
élément annulaire (Voir la Fig. 22).
Fig. 21
Fig. 22
12.
Prenez à présent la plaque de séparation de
Ä « Composants du capot d'in-
sortie d'air (
sonorisation » à la page 25, pos. 4) et
insérez-la dans la rainure de l'anneau PPE
du côté de sortie d'air.
