Elpro15
PLUS
F
Le programmateur Elpro 15 Plus de nouvelle conception, est utilisè pour les ouvre-portails coulissants Girri 130, alimenté en
230V monophasé et, est en conformité aux normes de sécurité de Basse, Haute Tension BT 93/68/CE et Compatibilité
Eléctromagnetique EMC 93/68/CE. On en conseille l'installation par un technicien spécialisé, selon les normes de sécurité
en vigueur. Le constructeur décline toute responsabilité pour l'utilisation impropre du programmateur et il se réserve le droit
de modifier ou d'apporter des modificatons au programmateur ou à cette notice à n'importe quel moment.

IMPORTANT:

- Le programmateur doit être installé à l'intérieur de l'automatisme Girri 130.
- Appliquez à l'alimentation du programmateur un interrupteur Magnéto-thérmique differentiel du type 0,03A à haute sensibilité.
- Pour l'Alimentation, Moteur éléctrique, Lampe de signalisation utilisez des câbles à fils de 1,5mm² pour distances à 50mt;
pour le Fin de course et accessoires il suffit 1mm²
- Si l'on n'utilise pas les photocellules, accouplez à pont les bornes 1 et 2.
- Si l'on n'utilise aucun poussoir accouplez à pont les bornes 3 et 6
N.B: Pour d'applications telles que: allumage de lumières,caméra de télévision etc, utiliser des relais statiques pour ne pas
avoir des perturbations du microprocesseur.
Dip-Switch:
1=ON Photocellule arrête à l'ouverture
2=ON Radio n' inverse pas en ouverture
3=ON Refermeture automatique
4=ON Presignalisation
5=ON Pas-pas avec arrêt intermédiaire
6=ON Service à Homme Mort (Dip 4=OFF et Dip 3=OFF)
7=ON Lampe clignotante non activée en pause en automatique
8=OFF, libre
EN CAS DE NON FONCTIONNEMENT DU PROGRAMMATEUR:
- Contrôler la tension d'alimentation à 230V monophasé
- Contrôler les fusibles
- Contrôler que les cellules photoélectriques soient bien alignées et que le contact soit normalemet fermé
- Contrôler qu' il n'y a pas une chute de tension entre le programmateur et le moteur électrique

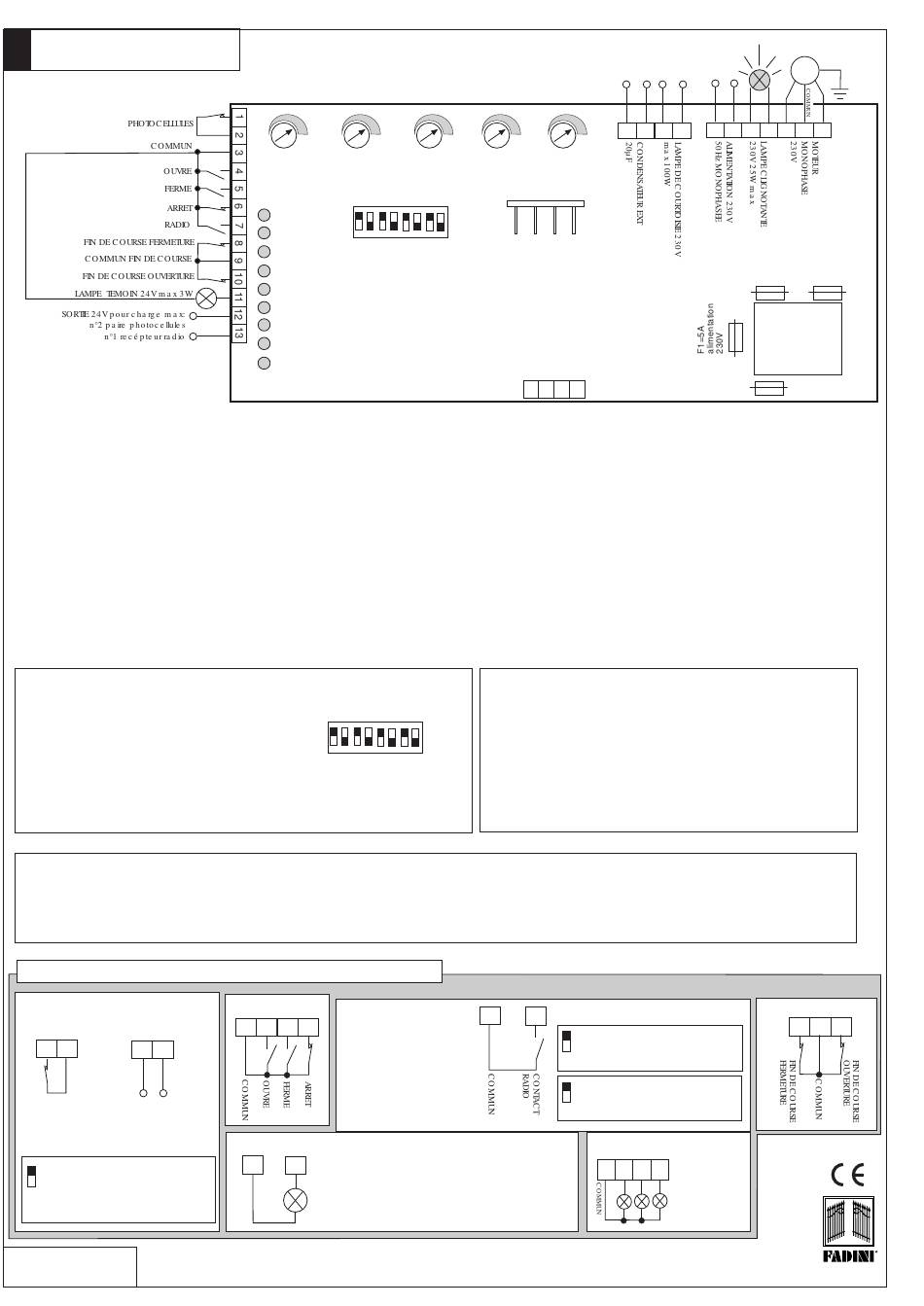

RACCORDEMENTS ELECTRIQUES EN BASSE TENSION
Cellules photoélectriques
et listeau de sécurité:
1 2
12
13
CONTACTE
SORTIE 24V
CELLULES PHOTOEL.
(CHARGE MAX:
ET LISTEAUX DE
N°2 PAIRES CELLULES
SECURITE
PHOTOELECTRIQUES N°1
RECEPTEUR RADIO)
DIP-SWITCH 1:
ON: Cellule photoélectrque arrête à
l'ouverture et inverse en fermeture après
dégagement de l'obstacle
1
OFF: Cellule photoélectrque n'arrête pas
à l'ouverture et inverse en fermeture en
présence d'un obstacle.
Dis. N. 4136
-
-
+
+
T1
T2
T3
TEMPS DE
TEMPS DE
TRAVAIL de
PAUSE de
2 à 255s
2 à 255s
DIP-SWITCH
L1
L2
4 5 6 7 8
1
2 3
L3
L4
L5
L6
L7
L8
L9
ELPRO 15 PLUS
DIP-SWITCH
4 5 6 7 8
1
2
3
Boîte à boutons:
Contact Radio:
- Ouvre/ferme (normal)
3
4
5 6
- Inversion du sens de
marche à chaque
impulsion
- Pas-Pas
Voyant 24V 3W de Signalisation:
3
11
Voyant Allumé = Portail ouvert
Voyant Eteint = Portail fermé
Clignote à 0,5s (vite)= mouvement de fermeture
Clignote à 1s (normal)= mouvement d'ouverture
Clignote à 2s (lent)= automatisme à l'arrêt
-
-
-
+
+
+
TEMPS
T4
T5
TEMPS
COUPLE
TEMOIN de
PIETONS de 3
MOTEUR de
2 à 255s
à 30s
40% à 100%
ON
OFF
SUPPORT POUR
CARTE
ENFICHABLE
PULIN 3
26 27 28 3
Led de Diagnostique:
L1= Alimentation 230V 50Hz allumée en présence de tension
L2= Cellule photélectrique s'éteint en cas d'obstacle
ON
L3= Ouverture, s'allume à l'impulsion de commande d'ouverture
L4= Fermeture, s'allume à l'impulsion de commande de fermeture
OFF
L5= Arrêt, s'éteint à l'impulsion de commande d'arrêt
L6= Radio, s'allume à chaque impulsion de l'émetteur
L7= Etat de porte, clignote durant le mouvement
L8= Fin de course en fermeture, éteinte lorsque le portail est fermé
L9= Fin de course en ouverture, éteinte lorsque le portail est fermé
DIP-SWITCH 2 et 5 (NE doivent JAMAIS être en
3
7
même temps sur ON):
ON: N'inverse pas en ouverture
OFF: Inverse le sens de marche à
2
ON: Pas-pas avec arrêt intermédiaire
OFF: Functionnement normal
5
24
23
22
21
20
19
18
17
F3=315mA
protection
Transformateur
TRANSFORMATEUR
chaque impulsion
Boîte à boutons Pulin3
26 27 28 3
Led de signalisation
des commandes
Ouverture- Arrêt-
Fermeture
M
16
15
14
F2=5A
alimentation
230V
F4=630mA
protection 24V
Fin de course:
8
9
10
l'ouvre portail
Made in Italy
