HINDI 880 SPRINT

CARACTERISTIQUES DU PRODUIT

HINDI 880 SPRINT est un automatisme hydraulique pour usage externe, étudié pour l'ouverture et la fermeture de tous les types de portails à
battant. Il est un produit hydraulique, donc il a tous les avantages de la abilité hydraulique en garantissant des mouvements linéaires avec la
force de poussée réglable grâce à la présence de vannes de pression max. et min. pour s'adapter à toutes les typologies de portails à battant.
L' HINDI 880 SPRINT peut être en version avec le blocage hydraulique bidirectionnel, blocage à la fermeture ou reversible avec mouvement
manuel sans déblocage. Pour son fonctionnement, il faut utiliser un programmateur électronique de commande, qui sera installé à l'extérieur
dans un lieu abrité. Il contrôle toutes les possibles fonctions de mouvement en automatique ou en semi-automatique, en fonction des exigences
d'utilisation du client. L'ouvre portail prévoit une série d'accessoires qui garantissent la securité et la manoeuvrabilité nécessaire pour rendre cet
automatisme adapte à une installation dans n'importe quel lieu publique ou privé.

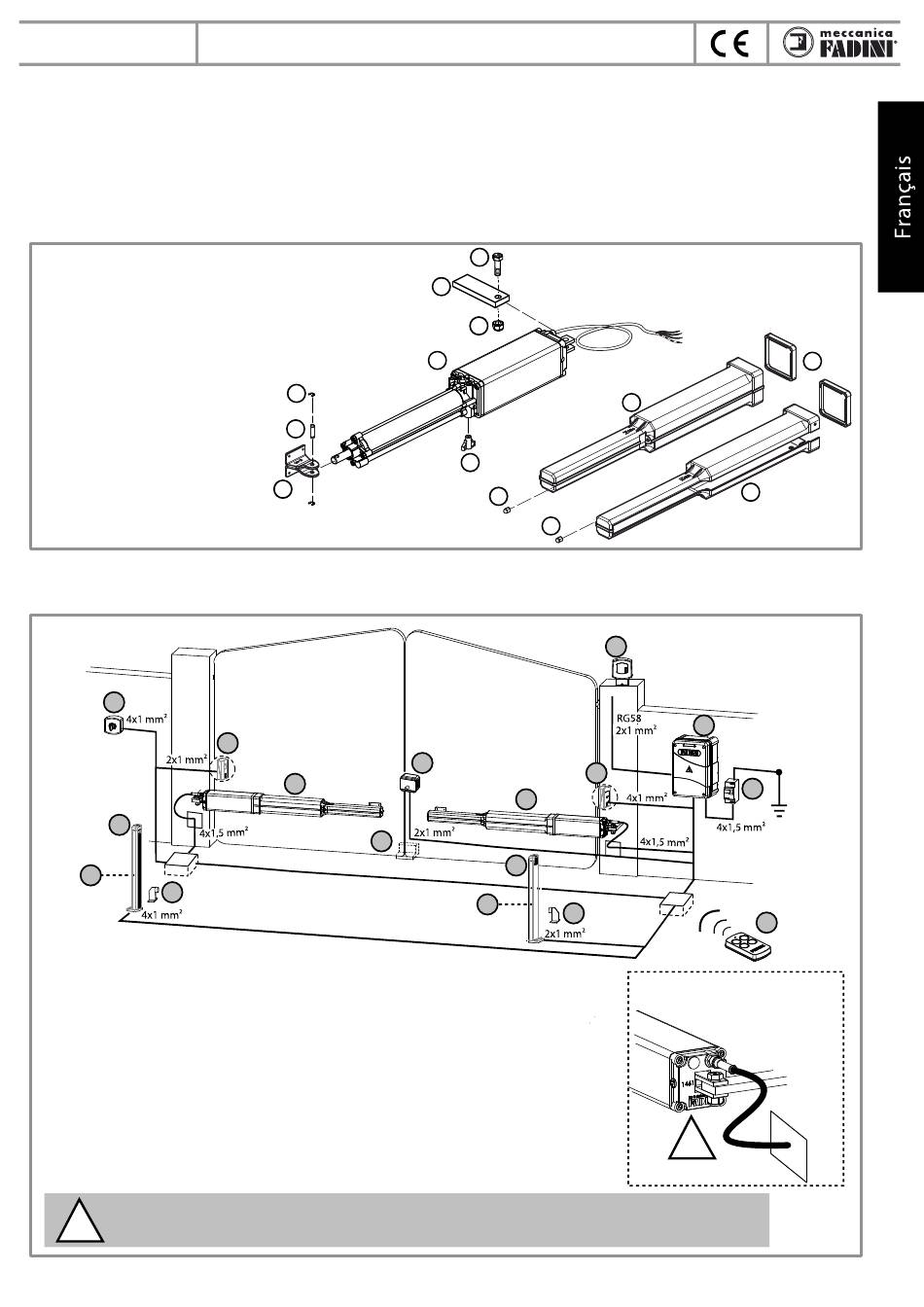

COMPOSANTS ET ACCESSOIRES SEULEMENT DU VERIN QUI SONT FOURNIS DANS LE KIT

1 - N° 4 seegers de xation goupille de raccord tige
2 - N° 2 goupilles de raccord tige
3 - N° 2 plaques de xation du tige sur le vantail
4 - N° 2 vérins Hindi 880 Sprint
5 - N° 2 raccords au pilier
6 - N° 2 vis M12x40 de xation sur le raccord
7 - N° 2 écrous autofreinés M12
8 - N° 2 clé de déblocage manuel
(pour versions avec blocage hydraulique)
9 - N° 1 carter de protection droit
10 - N° 2 couvercles de couverture valve
11 - N° 1 carter de protection gauche
12 - N° 2 écrous borgnes de xation carter
PREPARATION DE L'INSTALLATION ELECTRIQUE ET DES ACCESSOIRES
Avant d'installer le vérin Hindi 880 Sprint on conseille de préparer tous les accessoires de securité et de commande demandés.
Schéma indicatif: l'installateur doit préparer un schéma de raccordement des accessoires approprié à la typologie de l'installation.
7
4
8
9
1 - Lampe clignotante (fournie dans le kit)
2 - Programmateur avec radio en chable (fourni dans le kit)
3 - Interrupteur de ligne 230 V - 50 Hz magnéto-thermique différentiel de 0,03 A (pas fourni)
(au-délà de 100 m câble de section 2,5 mm²)
4 - Photocellule récepteur (une seule paire fournie dans le kit)
5 - Hindi 880 Sprint
6 - Photocellule émetteur (une seule paire fournie dans le kit)
7 - Sélecteur à clé (fourni dans le kit)
8 - Potelet photocellule
9 - Butée d'ouverture (obligatoire, pas fournie)
10 - Butée de fermeture du vantail (obligatoire, pas fournie)
11 - Serrure électrique pour les versions Hindi 880 Sprint sans blocage (réversible) (pas fournie dans le kit)
12 - Emetteur (fourni dans le kit)
IMPORTANT: les butées d'arrêt du vantail à l'ouverture et à la fermeture sont strictement nécessaires au
!
fonctionnement du vérin Hindi 880 Sprint.
KIT vérin hydraulique pour portails à battant
avec vantaux jusqu'à 2,3 m
1
2
3
6
5
10
6
5
7
4
8
12
12
11
5
6
8
9
3
CABLE ELECTRIQUE:
bleu commun
9
11
1
2
230 V 50 Hz ±10%
4
3
12
Le câble électrique d'alimentation
doit être libre pour toute la course
d'ouverture et de fermeture
du vantail
!
10
Fig. 1
Fig. 2
