Elpro15
PLUS
E

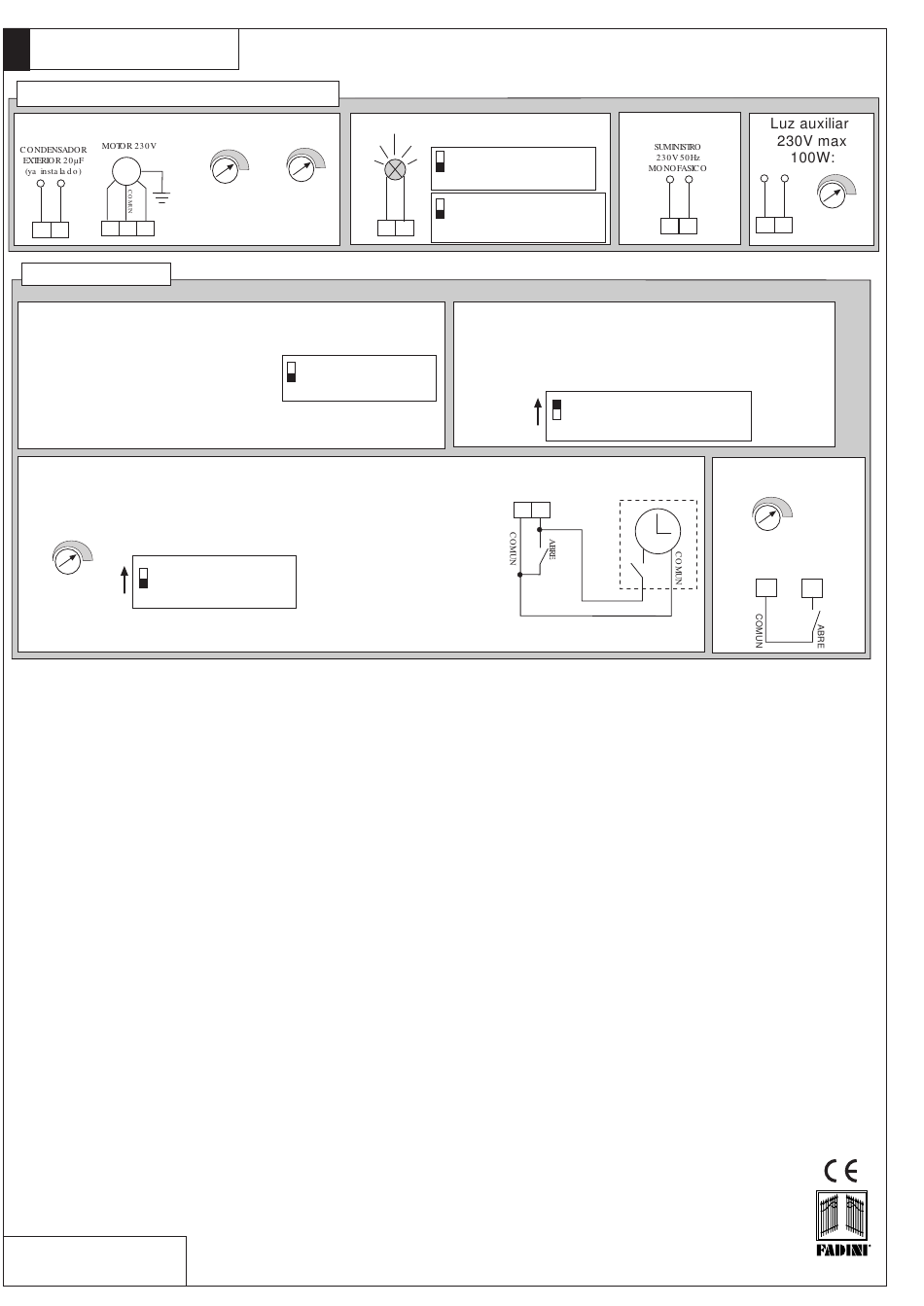

CONEXIONES ELECTRICAS DE POTENCIA
Condensador y Motor Monofásico:
M
TIEMPO DE TRABAJO
desde 2 hasta 255s
24
23
16
15
14
FUNCIONAMIENTO
Automático/Semi-automático:
Ciclo Automático: dando un impulso de mando
de abertura, la verja se Abre, se para en Pausa
durante el lapso de tiempo que está planteado por
el "Trimmer" R64, después de lo cual la verja se Cierra
automáticamente.
Ciclo Semi-automático: dando un impulso de
mando de abertura, la verja se Abre y a continuación
se para en abertura. Para cerrarla hay que dar el
impulso de cierre.
Reloj:
Funcionamiento: programar en el reloj el horario de abertura: a la hora que está planteada, la verja se abrirá y se quedará abierta
el automatismo no va a aceptar ningún mando ulterior (hasta por radio) hasta tanto que haya transcurrido el lapso de tiempo
planteado en el reloj; una vez acabado dicho tiempo, después del tiempo de pausa, se realizará el cierre automático.
Hay que dejar en cero el "Trimmer" para paso de peatones T4,
DIP-SWITCH Núm.3=ON Cierre Automático.
DIP-SWITCH Núm.3=ON Cierre Automático
-
+
ON= Cierre en automático
Hay que dejar en cero
OFF= Non cierre en automático.
el Trimmer para paso
3
Función semi-automática
de peatones T4
Dib. Núm. 4136
Destellador:
T1
T2
-
-
+
+
TIEMPO DE
PAUSA
DE ABRE / CIERRE
desde 2
hasta 255s
DIP-SWITCH N°3
ON= Cierre Automático
OFF= Non cierre en automático.
3
Función semi-automática
DIP-SWITCH 4 y 7:
ON: Pre-relampagueo
OFF: Sin pre-relampagueo
4
ON:El destellador está desactivado
durante la pausa en automático
OFF: El destellador relampaguea
7
18
17
durante la pausa en automático
Hombre Presente:
Se logra mandar la abertura y cierre "de acción mantenida" (sin
autorretención en el Relé), por consiguiente la presencia activa del
operador durante todo el movimiento de la automatización hasta tanto
que se suelte el pulsador o la llave del selector.
DIP-SWITCH N°6=ON
6
3
4
Alimentación:
20
19
ON: Hombre Presente con
Dip-switch 4=OFF y Dip-switch 3=OFF
OFF: Funciónamiento Normal
Abertura para paso
DESDE 3 HASTA 30 s - Se puede
activar por un impulso de mando
(hasta por radio) con duración
NA
-
+
Trimmer T3 desde
22 21
2s hasta 255s
de peatones:
Trimmer T4
-
+
mayor de 2 s
3
4
el abre verjas
