Defensor ABS2 Instructions De Montage Et D'exploitation page 7

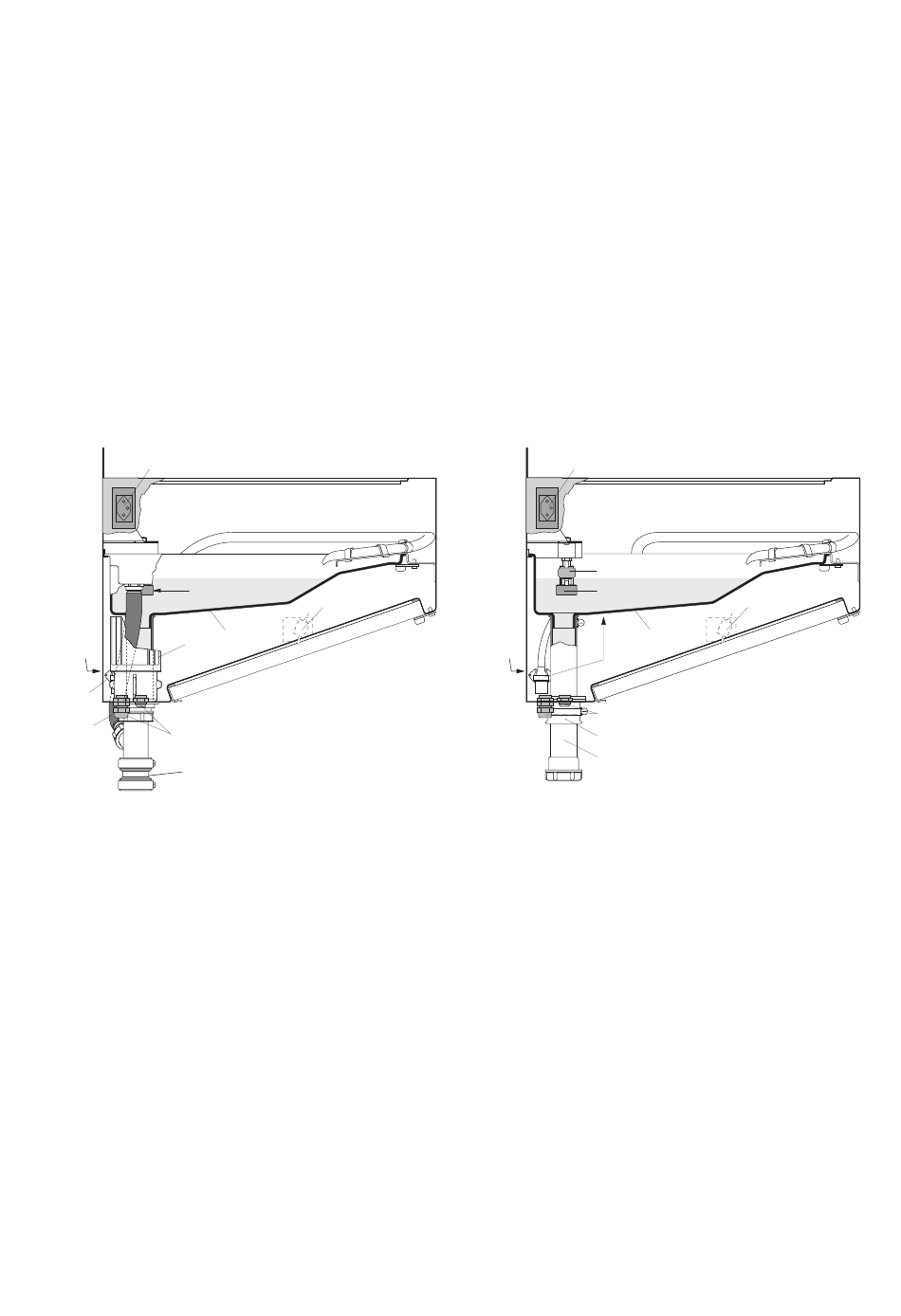

SU11/DU11
(avec écoulement d'eau)
10
7
2
4
1
3a
5
11
6
1 Branchement de l'eau
2 Bac à eau
3a Vanne d'alimentation
3b Vannes d'alimentation (2 pièces)
4 Vanne d'écoulement
5 Tuyau de trop-plein
6 Tuyau d'écoulement avec manchon (ø40 mm)
Unités de base SU11, SU21, DU11 et DU21
Les unités de base s'obtiennent en différentes versions fondées sur deux
exécutions de base:
– SU11 et DU11: unité de base avec branchement d'écoulement d'eau et
automatisme de rinçage avec vanne d'écoulement.
– SU21 et DU21: unité de base avec une régulation de niveau automati-
que, sans branchement d'écoulement d'eau.
Les deux versions de base s'obtiennent en unités simples (SU11/SU21) et
en unités doubles (DU11/DU21).
Les deux versions de base sont constituées comme suit:
9
SU21/DU21
(sans écoulement d'eau)
10
8
7
2
1
3b
11
12
13
7 Interrupteur de niveau
8 Interrupteur de niveau à maximum
9 Micro-interrupteur de l'unité de filtrage
10 Branch. électr. de l'unité d'atomisation
11 Presse-étoupes
12 Manchon d'écoulement
13 Tuyau d'écoulement avec bouchon fileté
9
7
