Le système d'humidification adiabatique ABS2 présente une configuration
modulaire. L'appareil ABS2 est formé des principaux groupes constitutifs
suivants:
– Unité d'atomisation
– Unité de base avec commande integrée
– Unité de filtrage
Unités d'atomisation AU35 et AU90
Les unités d'atomisation sont livrables en deux versions: AU35 et AU90.
Celles-ci peuvent être montées dans toutes les unités de base de l'ABS2.
Les deux unités d'atomisation travaillent selon le même principe, mais
possèdent des capacités d'humidification différentes.

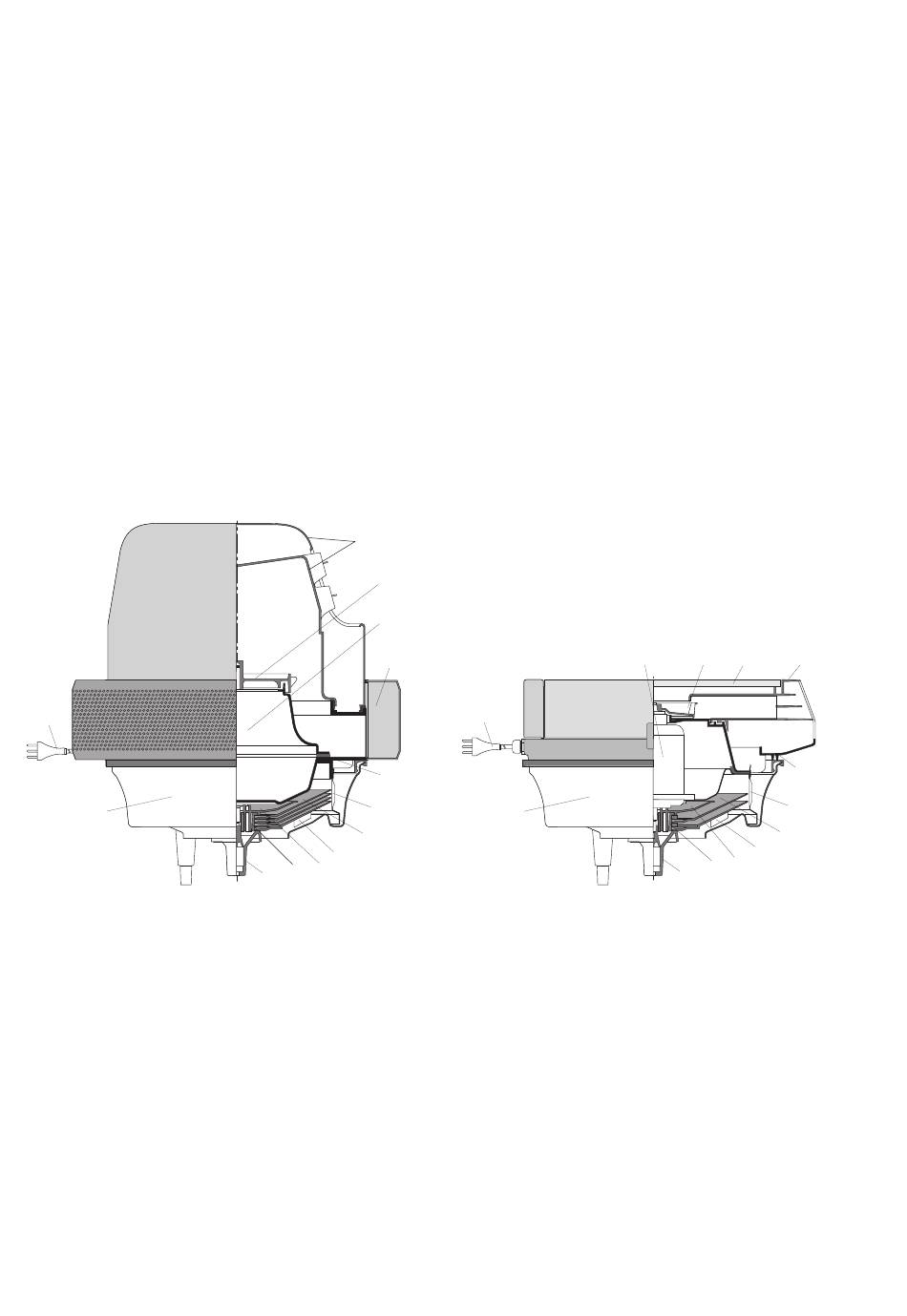

Les unités d'atomisation se présentent comme suit:
AU90
3a
11
7
6
8
9
10
4
5
2a
13
1a
12
6
Plateau de ventilation du système d'air primaire
7
Plateau de projection
8
Plateau de guide
9
Cône de distribution
10
Manchon d'aspiration
11a/b
Couronne d'atomisation
12
Insert
13
Branchement électrique
AU35
5
4
2b
3b
11
7
6
8
9
10
1b
