Montage
4.1
Placement de l'appareil
Désignation
Longueur "l" du flux des aérosols
Larguer "b" du flux des aérosols
Angle de pivotement "α"
par unité d'atomisation
10
Le montage de l'appareil ABS2 est extrêmement simple. Il est néanmoins
recommandé de faire exécuter tous les travaux de montage et d'installation
par du personnel spécialisé.
Placement de l'humidificateur
Pour assurer le fonctionnement correct de l'humidificateur, il est nécessai-
re d'observer les instructions de placement ci-après:
– Les humidificateurs du système ABS2 sont conçus pour un montage
mural. Veillez à ce que la construction (paroi, colonne, etc.) sur laquelle
on installe l'appareil présente une portance suffisante et qu'elle soit
appropriée pour la fixation.
– Les appareils doivent être placés de telle façon que le flux des aérosols
puisse se répartir librement. Si ce flux est entravé par des obstacles, tels
que des tuyauteries, des machines, des supports, etc., on provoque des
accumulations et des tourbillons qui peuvent se manifester par de la
condensation. Grâce à la possibilité de pivotement horizontal des unités
d'atomisation, on peut diriger le flux des aérosols de manière à éviter les
obstacles éventuels.

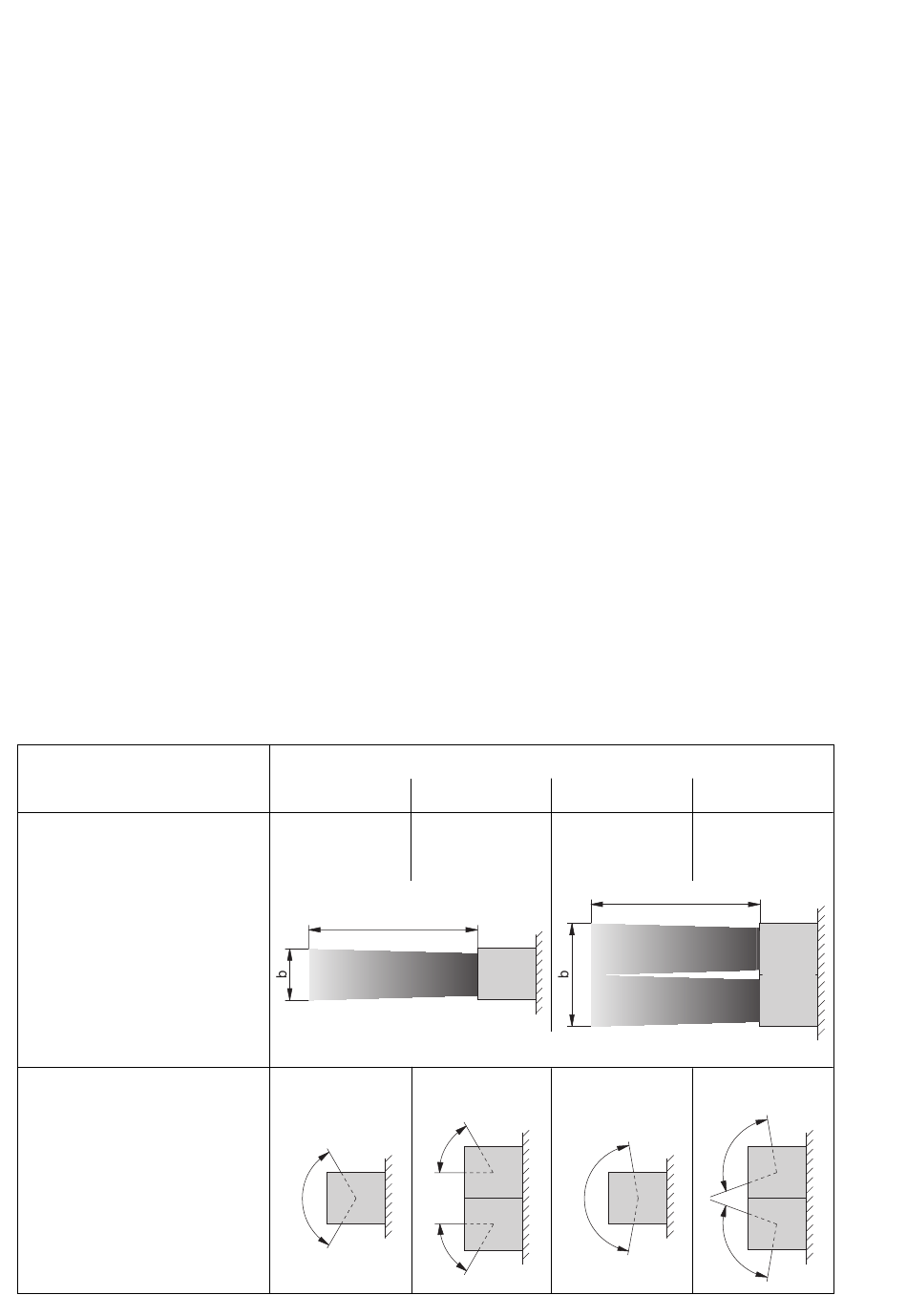

Le tableau ci-dessous indique les dimensions (valeurs approximatives)
de l'extension du flux des aérosols des appareils des différentes
versions. Ces dimensions se rapportent à une température ambiante de
20 °C et une humidité relative de 45%. A températures plus élevées et/
ou à humidité relative basse, l'extension du flux des aérosols diminue;
A basses températures et/ou à humidité relative plus élevée, l'extension
du flux des aérosols augmente.
AU35+SU11/21
AU35+DU11/21
5 – 6 m
1.5 m
l
120°
α
α
α
Exécution de l'appareil
AU90+SU11/21
5 – 6 m
6 – 8 m
3 – 5 m
1.5 m
SU11/21
Vue en plan
60°
160°
α
AU90+DU11/21
6 – 8 m
3 – 5 m
l
DU11/21
100°
α
α
