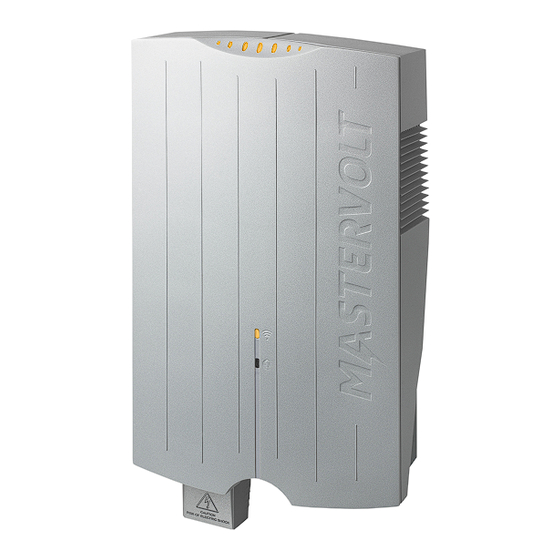

SOLADIN
700 WEB / 1000 WEB / 1500 WEB
ONDULEUR SOLAIRE à CONNExION RéSEAU
UK |
USERS AND INSTALLATION MANUAL
NL |
GEBRUIKERS- EN INSTALLATIEHANDLEIDING
DE |
BEDIENUNGS- UND INSTALLATIONSANLEITUNG
FR |
MANUEL UTILISATEURS ET D'INSTALLATION
compatible
ES |
MANUAL DEL USUARIO Y DE INSTALACIÓN
IT |
MANUALE DI USO E MANUTENZIONE
10000006262/02
Publicité
Table des Matières
Manuels Connexes pour Mastervolt SOLADIN 700 WEB
Sommaire des Matières pour Mastervolt SOLADIN 700 WEB

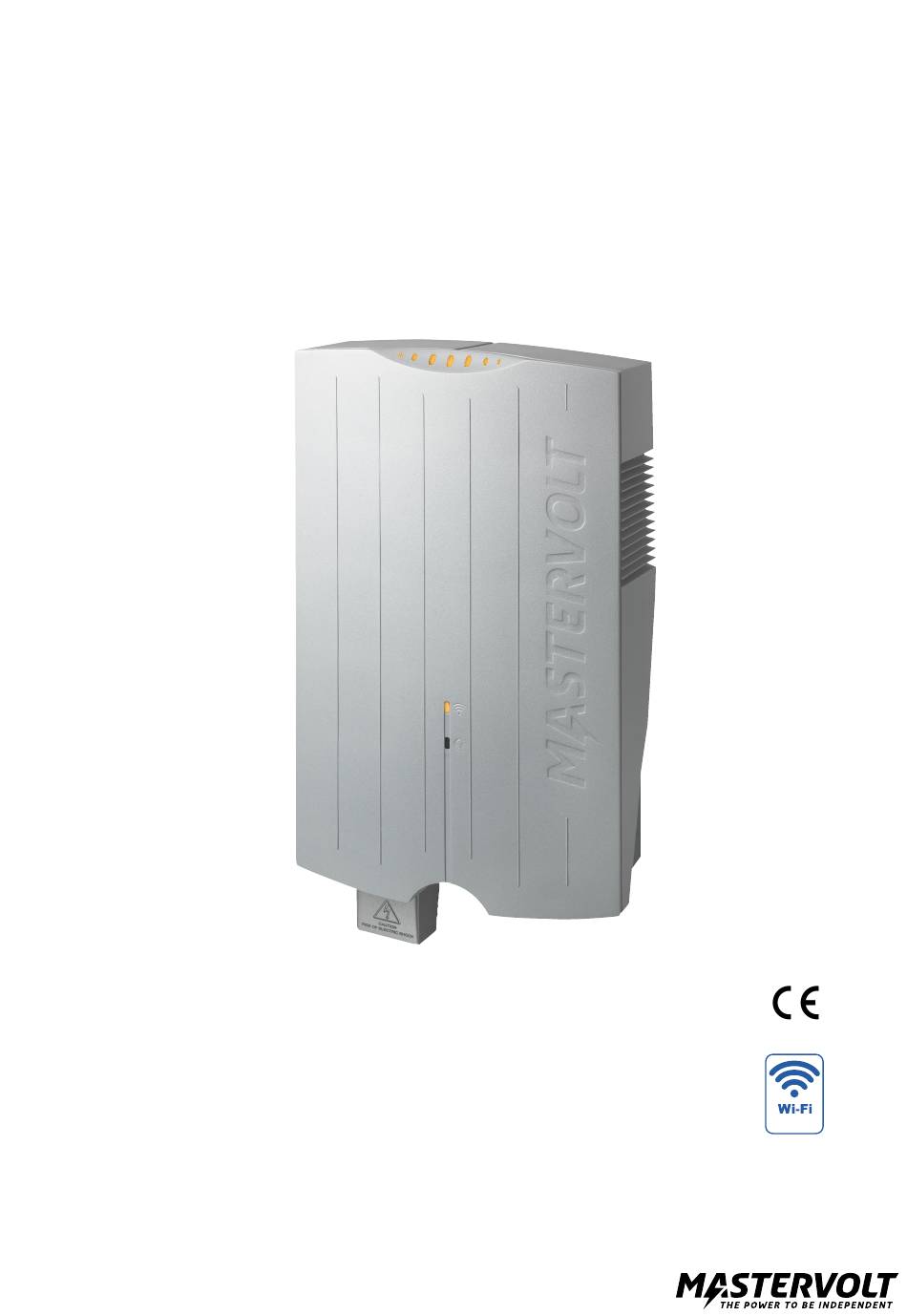

- Page 1 SOLADIN 700 WEB / 1000 WEB / 1500 WEB ONDULEUR SOLAIRE à CONNExION RéSEAU UK | USERS AND INSTALLATION MANUAL NL | GEBRUIKERS- EN INSTALLATIEHANDLEIDING DE | BEDIENUNGS- UND INSTALLATIONSANLEITUNG FR | MANUEL UTILISATEURS ET D’INSTALLATION compatible ES | MANUAL DEL USUARIO Y DE INSTALACIÓN IT | MANUALE DI USO E MANUTENZIONE 10000006262/02...
- Page 2 02 | FR / Soladin 700/1000/1500 Web Manuel Utilisateurs...
- Page 3 | 03 FR / Soladin 700/1000/1500 Web Manuel Utilisateurs 6 7 8 9 10 1. LEDS de puissance (Section 6.4) 2. Ventilateur 3. LED WIFI (Section 6.4) 4. Statut LED (Section 6.4) 5.Compartiment connexion AC (chapitre 5) 6. Bouton connexion WIFI (Section 6.4) 7.
-
Page 4: Table Des Matières
04 | FR / Soladin 700/1000/1500 Web Manuel Utilisateurs TABLE DES MATIERES : INFORMATIONS GENERALES DESCRIPTION DE L’APPAREIL UTILISATION DU MANUEL VALIDITE DU MANUELL APPLICATION DE LA GARANTIE RESPONSABILITE MODIFICATIONS DU SOLADIN PLAQUE D’IDENTIFICATION DIRECTIVES ET MESURES DE SECURITE - AVERTISSEMENTS AVERTISSEMENTS ET SYMBOLES UTILISATION PREVUE DE L’APPAREIL INSTALLATION, ENTRETIEN ET REPARATION... -
Page 5: Informations Generales
INFORMATIONS GENERALES Mastervolt. Les coûts de main d’oeuvre d’installation DESCRIPTION DE L’APPAREIL Les Soladin 700 Web, 1000 Web et 1500 Web appelés ci- ou d’expédition des pièces défectueuses ne sont dessous “Soladin” ou “Soladin Web” sont des onduleurs pas couverts par la garantie. Pour toute réclamation solaires connexion réseau. -
Page 6: Directives Et Mesures De Securite - Avertissements
Une utilisation du Soladin autre que celle décrite au § 2.2 n’est pas considérée conforme à son utilisation prévue. Mastervolt ne peut être tenu pour responsable de dommages résultants de ce qui précède. -
Page 7: How It Works
| 07 FR / Soladin 700/1000/1500 Web Manuel Utilisateurs HOW IT WORKS Le Soladin Web est un onduleur photovoltaïque à connexion réseau. Il permet de convertir la puissance haute tension DC des panneaux photovoltaïques (PV) en puissance AC. La puissance AC est réinjectée dans le réseau public, voir schéma 3-1. -
Page 8: Avant De Commencer
08 | FR / Soladin 700/1000/1500 Web Manuel Utilisateurs AVANT DE COMMENCER 4.1 DEBALLAGE En plus du Soladin la livraison comprend: • Un support de montage pour monter le Soladin au mur • Ce guide rapide d’installation • Module de connexion AC. Après le déballage, assurez-vous que rien ne soit endommagé. En cas de doute, contacter votre fournisseur. 4.2CE DONT VOUS AVEZ BESOIN POUR L’INSTALLATION Assurez-vous d’avoir toutes les pièces ci-après avant Schéma 4-2: Monter le Soladin verticalement sur un mur... -
Page 9: Sécurité Générale Et Précautions D'installation
| 09 FR / Soladin 700/1000/1500 Web Manuel Utilisateurs = 0.75-4.0 mm KOPER = 2-6 mm ISOLATIE = 16 mm Schéma 4-6: Sections de câbles en connecteur AC Longueur Soladin modèle 700 Web 1000 Web 1500 Web <10m 10-20m 20-30m Tableau 4-1: Sections de câbles recommandées en mm 4.7 SPECIFICATIONS Ne connectez jamais de tensions plus élevées... -
Page 10: Installation
10 | FR / Soladin 700/1000/1500 Web Manuel Utilisateurs 5 INSTALLATION 4 Connectez le câblage AC au terminal AC. Schéma 5-4 indique le terminal PE / N / L . Serrez l’attache. 5.1 INSTALLATION ETAPE PAR ETAPE Assurez-vous que le câble soit fixé fermement. ATTENTION! PE N L Lire les chapitres 2 et 3 avant l’installation. -
Page 11: Options D'installation
DC externe qui est utilisé pour déconnecter les modules photovoltaïques de l’onduleur, ce qui peut être demandé dans certains bâtiments par la norme internationale IEC60364-7- 712. Ceci est possible chez Mastervolt. 5.2.4 Connection à un réseau 230V triphasé Si le réseau public est dans une configuration triphasée Delta,... -
Page 12: Mise En Route Via Wi-Fi
WLAN jusqu’à ce que la LED Wi-Fi LED clignote lentement. 2 En utilisant votre ordinateur portable, tablette ou téléphone, connectez-vous à un réseau sans fil appelé mastervolt-soladin-XXXX. XXXX rassemble les 4 derniers chiffres du numéro de série. Schéma 6-4: Mode internet Une fois les réglages effectués, le Soladin Web... -
Page 13: De-Installation
| 13 FR / Soladin 700/1000/1500 Web Manuel Utilisateurs 6.2.2 Connexion WPS au réseau Wi-Fi Assurez-vous que votre router internet supporte le WPS avant de sélectionner cette option. Ainsi vous n’avez pas besoin de saisir la clé réseau. Il suffit d’appuyer sur le bouton WPS. Schéma 6-5: Assurez-vous que votre router internet supporte le WPS 6.2.3 Ne connectez pas le Soladin à... -
Page 14: Réglages Avancés
- Cliquez sur “Advanced settings” en bas à gauche de l’écran et entrez votre mot de passe personnel ”Installateur”. Un ”mot de passe installateur“ peut être obtenu par le support technique Mastervolt. - Si le mot de passe est incorrect, le menu réglage pays sera affiché. -
Page 15: Tableau Depistage Des Pannes
Vérifiez si vous pouvez vous connecter à Wi-Fi peut pas se connecter à nos http://intelliweb.mastervolt.com/ Si vous pouvez vous connecter serveurs. sur d’autres sites, mais pas sur IntelliWeb, il se peut que notre service soit indisponible. -
Page 16: Donnees Techniques
16 | FR / Soladin 700/1000/1500 Web Manuel Utilisateurs 9 DONNEES TECHNIQUES SPECIFICATIONS TECHNIQUES Soladin 700 Web Soladin 1000 Web Soladin 1500 GENERALITES Référence 130000700 130001000 130001500 Temp fonct. Temp ambiente -20°C à 60°C (pleine puissance jusqu’à 45 °C ambiente) Boîtier Aluminium, avant plastique Degré de protection IP2 pour utilisation intérieure Humidité... -
Page 17: Dimensions Exterieures Soladin Web
FR / Soladin 700/1000/1500 Web Manuel Utilisateurs DIMENSIONS EXTERIEURES SOLADIN WEB Schéma 9-1 Dimensions en mm du Soladin 1000 Web et 1500 Web PIèCES DéTACHéES Modèle Description 130000700 Soladin 700 Web 130001000 Soladin 1000 Web 130001500 Soladin 1500 Web 130500640 Soladin Web DC Switch... -
Page 18: Certificats
1105 AN Amsterdam The Netherlands Declare under our sole responsibility that the product: Article number Product name 130000700 Soladin 700 Web 130001000 Soladin 1000 Web 130001500 Soladin 1500 Web is in conformity with the provisions of the applicable directives: 2004/108/EC... -
Page 19: Vde V 0126-1-1 Unbedenklichkeitsbescheinigung
+ 49 (0) 4074041-0 cps-tuerkheim@de.bureauveritas.com Zertifizierungsstelle der BV CPS GmbH Akkreditiert nach EN 45011 - ISO / IEC Guide 65 Unbedenklichkeitsbescheinigung Antragsteller: Mastervolt International BV Snijdersbergweg 93 1105 AN AMSTERDAM ZO Niederlande Erzeugnis: Selbsttätige Schaltstelle zwischen einer netzparallelen Eigenerzeugungsanlage und dem öffentlichen... -
Page 20: Konformitätsnachweis Eigenerzeugungseinheit
+ 49 (0) 4074041-0 cps-tuerkheim@de.bureauveritas.com Zertifizierungsstelle der BV CPS GmbH Akkreditiert nach EN 45011 - ISO / IEC Guide 65 Konformitätsnachweis Eigenerzeugungseinheit Hersteller / Antragsteller: Mastervolt International BV Snijdersbergweg 93 1105 AN AMSTERDAM ZO Niederlande Typ Erzeugungseinheit: Netzgebundener Photovoltaikwechselrichter Name der EZE:... -
Page 21: Konformitätsnachweis Na-Schutz
+ 49 (0) 4074041-0 cps-tuerkheim@de.bureauveritas.com Zertifizierungsstelle der BV CPS GmbH Akkreditiert nach EN 45011 - ISO / IEC Guide 65 Konformitätsnachweis NA-Schutz Hersteller / Antragsteller: Mastervolt International BV Snijdersbergweg 93 1105 AN AMSTERDAM ZO Niederlande Typ NA-Schutz: Integrierter NA-Schutz Zugeordnet zu... - Page 22 22 | FR / Soladin 700/1000/1500 Web Manuel Utilisateurs...
- Page 23 | 23 FR / Soladin 700/1000/1500 Web Manuel Utilisateurs...
- Page 24 24 | FR / Soladin 700/1000/1500 Web Manuel Utilisateurs...
