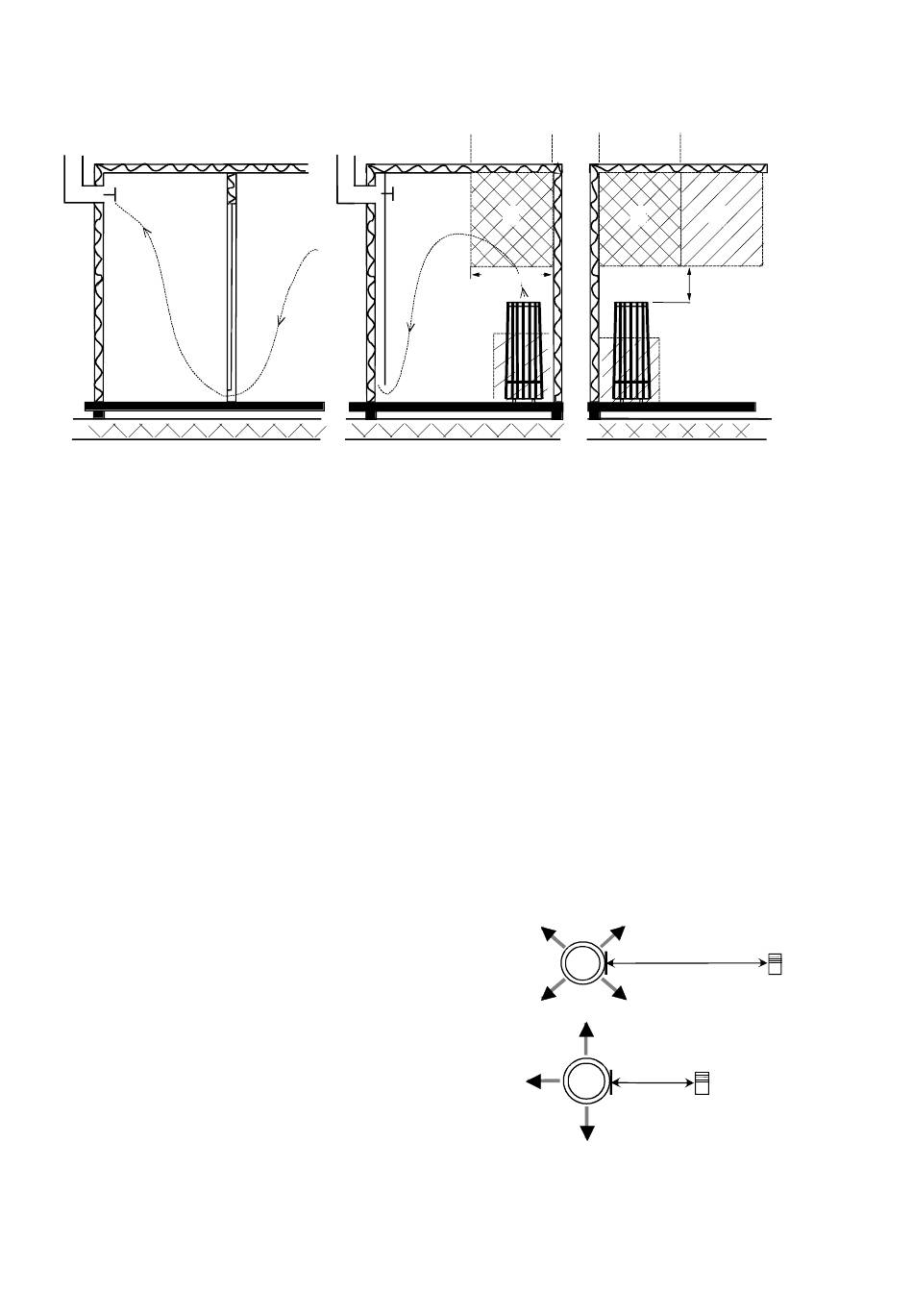

2.2 Empfohlene Saunabelüftung
5
4
6
2
1. Saunaraum
2. Waschraum
7. Eine Lüftungsklappe, die beim Beheizen der Sauna und während des Badens geschlossen bleibt, kann hier
installiert werden.
Der Lufteinlass kann im Bereich A positioniert werden. Sorgen Sie dafür, dass die hereinströmende Frischluft
nicht das Thermostat des Saunaheizgeräts in der Nähe der Decke beeinträchtigt (d. h. abkühlt).
Der B-Bereich dient als Bereich für die einströmende Frischluft, falls die Sauna nicht mit einer Fremdbelüftung
ausgestattet ist. In diesem Fall ist das Auslassventil mindestens 1 m über dem Einlassventil installiert.
INSTALLIEREN SIE DAS EINLASSVENTIL NICHT INNERHALB VON BEREICH C, FALLS SICH DAS
THERMOSTAT DES HEIZUNGSREGLERS IM SELBEN BEREICH BEFINDET.
2.2.1 Installation des Sensors in der Nähe einer Zuluftöffnung
Die Saunaraumluft sollte sechs Mal pro Stunde ausgetauscht
werden. Der Durchmesser der Zuluftleitung sollte 50 - 100 mm
Eine zirkulär (360 °) arbeitende Belüftungsöffnung muss
in einem Mindestabstand von 1000 mm zum Sensor
installiert werden.
Eine Belüftungsöffnung mit Luftführung
(180 °) muss in einem Mindestabstand von 500mm zum
Senso installiert werden. Der Luftstrom muss vom Sensor
weg geleitet werden.
5
7
1
1
4
3. Elektrisches Saunaheizgerät
4. Auslassventil
C
C
C
C
1000 mm
B
B
3
3
5. Entlüftungsrohr oder -kanal
6. Tür zum Saunaraum
1000 mm
360°
500 mm
180°
Bild 1
A
A
A
min
200 mm
1
Sensor
Sensor
4
