VDMA-01/02
HINWEIS:
• Vermeiden Sie dynamische Belastungen bei Verwendung
der Hutschienenmontage. Anderfalls kann sich die Ventil-
insel von der Hutschiene lösen.
Bei geringen dynamischen Belastungen ist eine Hut-
schienenbefestigung nur nach Einzelprüfung möglich.

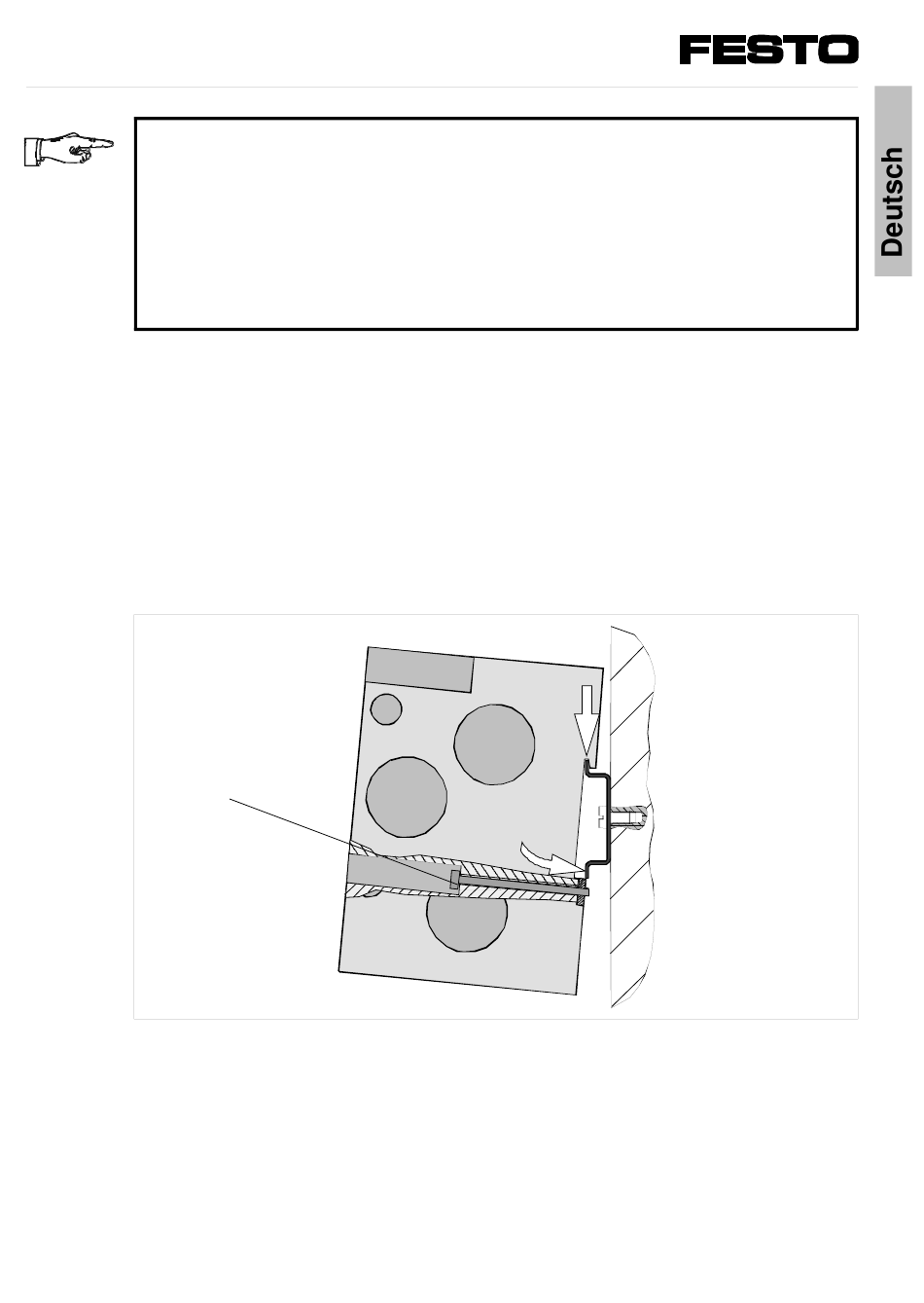

Montage an einer Hutschiene:
1. Ventilinsel an der Hutschiene einhängen.
2. Ventilinsel auf Hutschiene schwenken
(Klemmstück horizontal zur Hutschiene).
3. Sicherungsschraube (A) eindrehen
(Klemmstück vertikal zur Hutschiene) und anziehen.
(A)
Demontage von einer Hutschiene:
1. Sicherungsschraube (A) lösen und ausdrehen
(Klemmstück horizontal zur Hutschiene).
2. Ventilinsel von der Hutschiene abheben.
