chapeau de roulement pour aider à relâcher la pression
exercée contre les circlips.
15
16
14
4. Utiliser un ergot d'entraînement souple arrondi à face
plate environ 0,8 mm (1/32") plus petit que le diamètre du
trou de la chape pour guider une extrémité de l'ensemble
croisillon/roulement jusqu'à ce que le roulement opposé
sorte de la chape.
5. Retourner la chape et frapper sur l'extrémité opposée du
croisillon jusqu'à ce que le roulement opposé sorte de la
chape.
6. Déposer le croisillon de la chape.
7. Répéter les instructions 2 à 6 pour déposer l'ensemble
croisillon/roulement à l'autre extrémité de l'arbre
d'entraînement.
5.4.5 Nettoyage et séchage de l'arbre
d'entraînement
1. Démonter et nettoyer toutes les pièces à l'aide d'un
détergent agréé. Laisser sécher.
2. Supprimer les bavures ou les rugosités de toutes les
surfaces usinées. Renettoyer et sécher selon les besoins.
5.4.6 Remontage de l'arbre d'entraînement

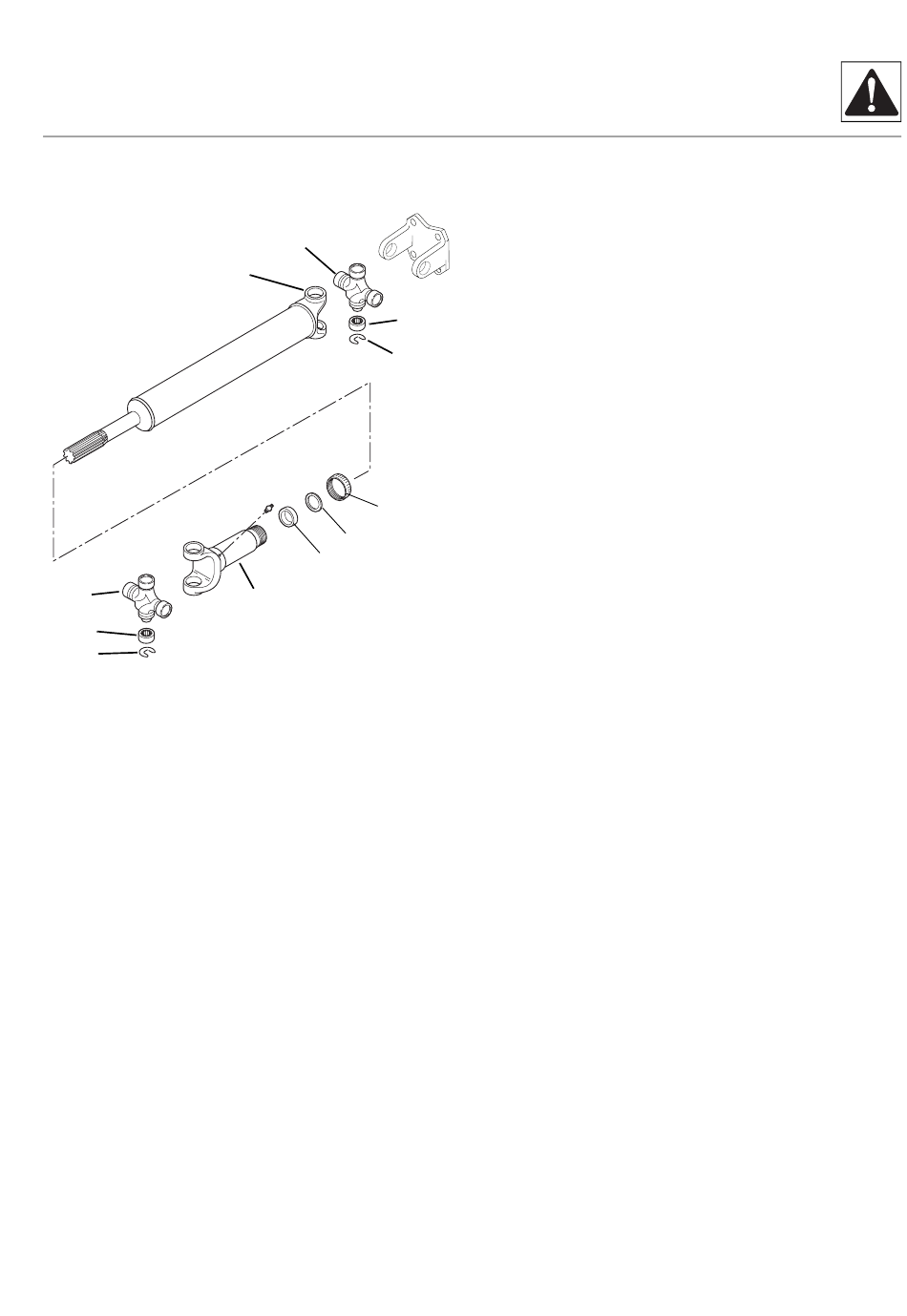

1. Poser le bouchon anti-poussière (19), la rondelle (20) et la
rondelle de feutre (21) sur les cannelures du tube de
l'arbre d'entraînement.
IMPORTANT : Veiller à aligner les repères faits pendant la
dépose sur l'arbre d'entraînement et le joint coulissant. L'arbre
26.6/30.7
15
17
21
20
19
18
Essieux, arbres d'entraînement, roues et pneus
d'entraînement et les chapes doivent être sur le même plan
pour éviter toute vibration excessive.
2. Aligner les repères faits pendant la dépose sur l'arbre
d'entraînement et le joint coulissant.
3. Faire glisser le joint coulissant sur les cannelures de
l'arbre d'entraînement et serrer le bouchon anti-poussière
fermement. NE PAS serrer excessivement, car le chapeau
risque de se casser.
16
4. Poser l'ensemble croisillon/roulement dans la chape.
5. Fixer l'ensemble croisillon/roulement dans la chape à l'aide
14
des circlips. Coincer chaque circlip à l'aide d'une pince et
l'insérer dans sa gorge dans la chape.
6. Appliquer de la graisse sur le graisseur.
5.4.7 Repose de l'arbre d'entraînement
IMPORTANT : Pour contribuer à assurer les performances
optimales, les arbres d'entraînement sont équilibrés
spécialement comme une unité en usine. Lors de l'entretien de
la mâchoire à flasque, du joint coulissant ou du tube de l'arbre
d'entraînement, commander un ensemble complet si les
composants sont pliés ou endommagés. Pour les informations
de commande, voir le Catalogue de pièces approprié.
1. Lever l'arbre d'entraînement jusqu'à ce qu'il soit en place.
Le côté joint coulissant de l'arbre d'entraînement doit être
orienté vers l'essieu avant. Lors de la repose d'un arbre
d'entraînement précédemment déposé, aligner les
MA8910
mâchoires à flasque en respectant les repères
d'alignement précédents.
IMPORTANT : Les chapes situées aux deux extrémités de
l'arbre d'entraînement doivent être sur le même plan pour
éviter toute vibration excessive.
2. Poser les quatre vis d'assemblage et les quatre contre-
écrous servant à fixer les croisillons de roulement à
l'essieu avant. Enduire les vis d'assemblage de Loctite et
les serrer au couple de 139 Nm (102 lb.ft).
3. Poser les quatre vis d'assemblage servant à fixer les
croisillons de roulement à l'essieu arrière. Enduire les vis
d'assemblage de Loctite et les serrer au couple de 139
Nm (102 lb.ft).
4. Brancher le câble de masse négative (-) de la batterie à la
borne négative (-) de la batterie.
5. L'arbre d'entraînement est un ensemble équilibré. Faire un
repère sur la chape et l'essieu, la transmission, l'arbre et le
joint coulissant de manière à pouvoir les reposer dans leur
position d'origine. Les chapes situées aux deux extrémités
de l'arbre d'entraînement doivent être sur le même plan
pour éviter toute vibration excessive.
5.13
