FIG. 6
FIG. 9

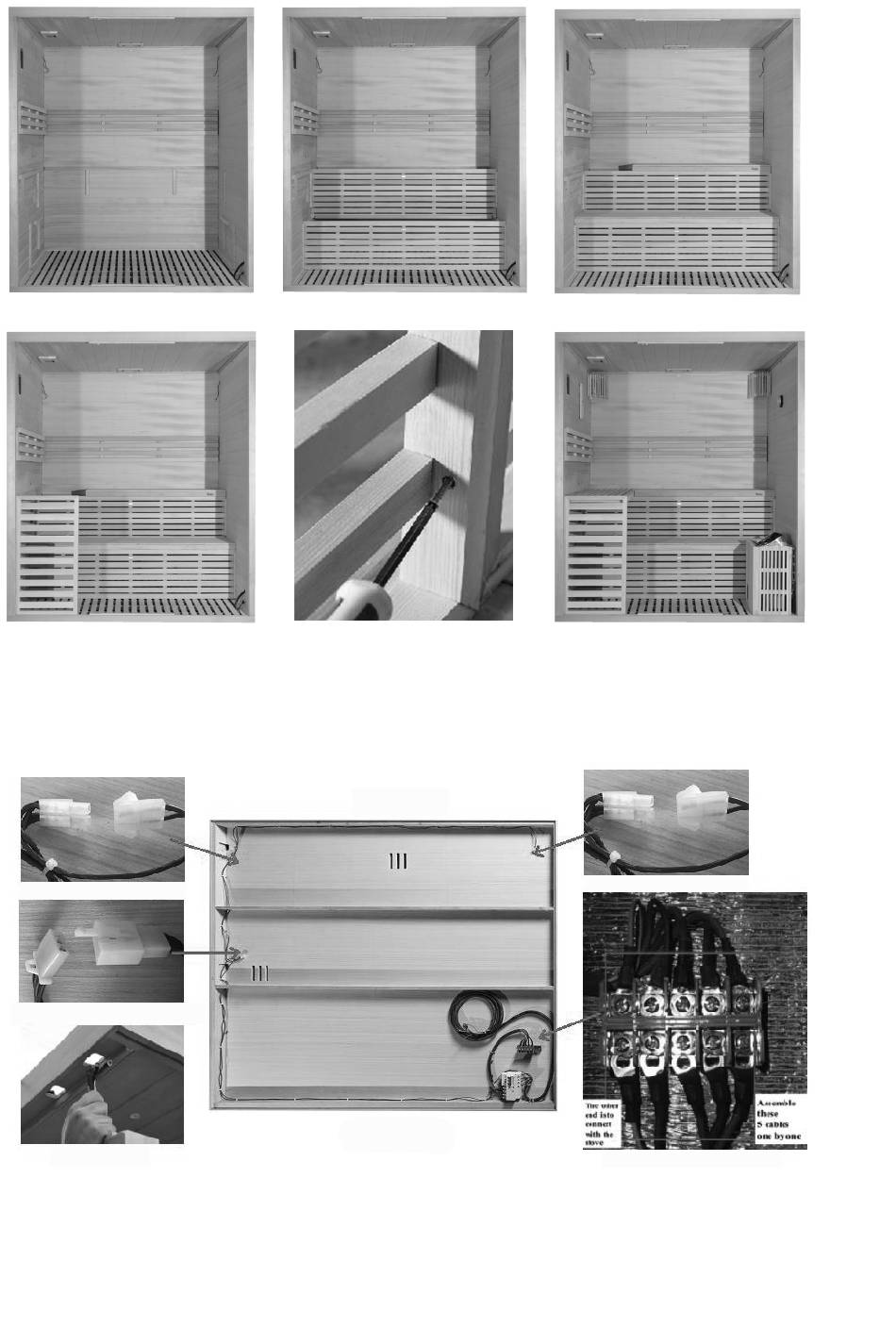

Faites sortir les câbles de la Lampe antidéflagrante, de son interrupteur et les câbles
du poêle (câble à 5 broches : 3L (marron/gris/noir), 1N (bleu) et 1 GND (jaune-vert) ) à
travers les orifices du panneau de toit. Connectez les câbles du toit. Voir FIG. 12.
Lampe antidéflagrante
Interrupteur de la lampe antidéflagrante
Câbles du toit
A. Ces conducteurs sont connectés en usine.
B. L'autre extrémité doit être connectée au poêle.
C. Connectez ces 5 conducteurs un par un.
FIG. 7
FIG. 10
Panneau de toit
FIG. 12
FIG. 8
FIG. 11
Lampe antidéflagrante
A.
B.
Câbles de connexion du poêle
C.
