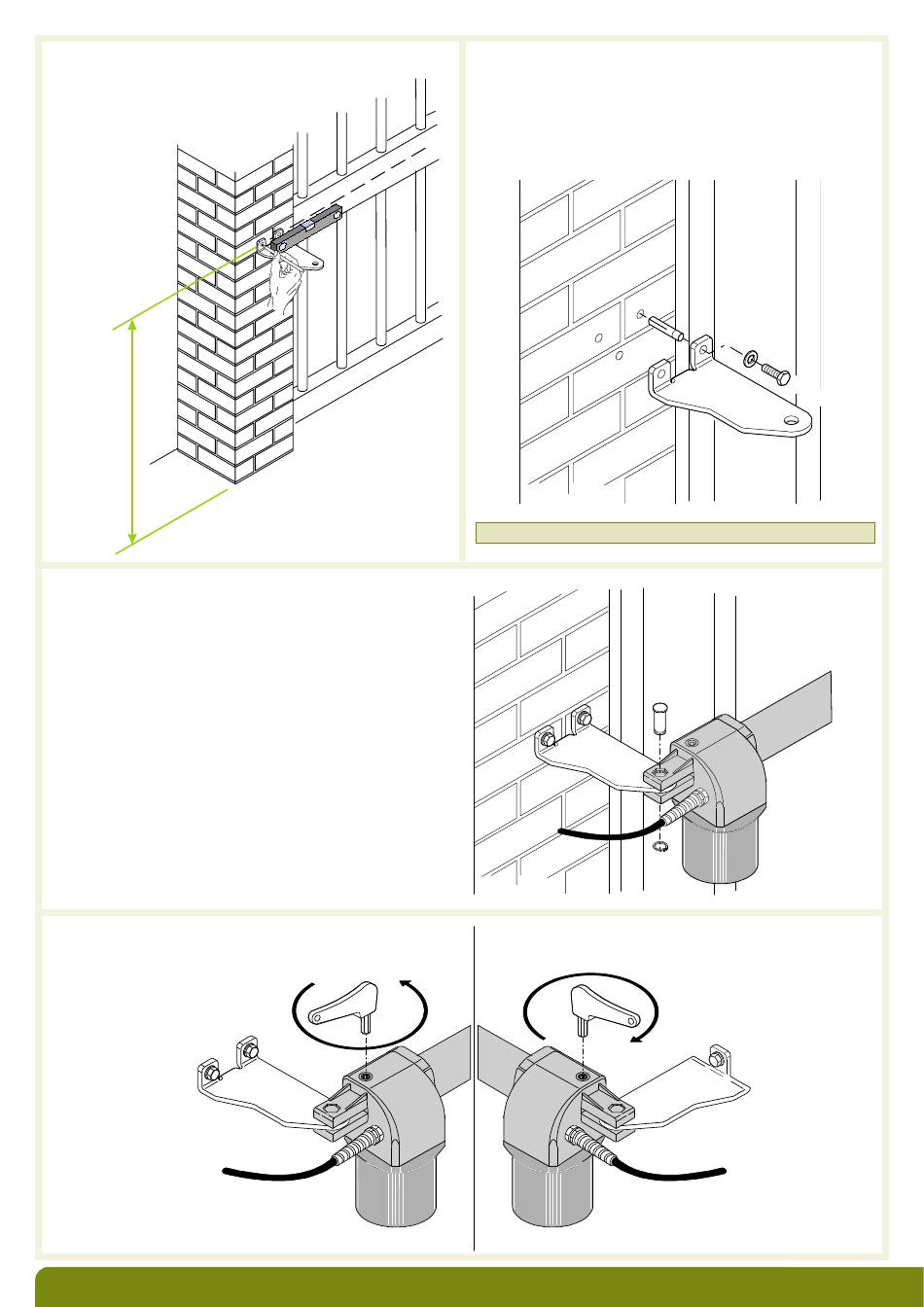

3. Vérifier l'horizontalité de la patte avec un niveau à bulle,
puis tracer le contour et repérer
les 3 trous de fixation de la patte.
Axe médian
de la barre
transversale
rigide du
portail
5. Fixer le moteur sur la patte à l'aide du goujon
et du circlips fournis.
6. Déverrouiller le moteur.
Moteur gauche
4. Percer les 3 trous de fixations.
• Pilier en acier : percer avec un foret Ø 6,8 mm, tarauder
avec un taraud mâle M8 et fixer la patte avec 3 vis Ø 8
ou M8.
• Pilier en maçonnerie : percer avec un foret indiqué pour
les chevilles utilisées (cf. : Outillages et accessoires
nécessaires non fournis) et fixer la patte avec 3 vis M8.
ATTENTION : installer la pate de fixation sur une surface lisse.
