2. Installation
2.1 Installation des moteurs
ATTENTION
• Commencer l'installation par le moteur gauche.
• Suivre les étapes de montages décrites dans ce chapitre.
• Procéder de la même manière pour le moteur droit.

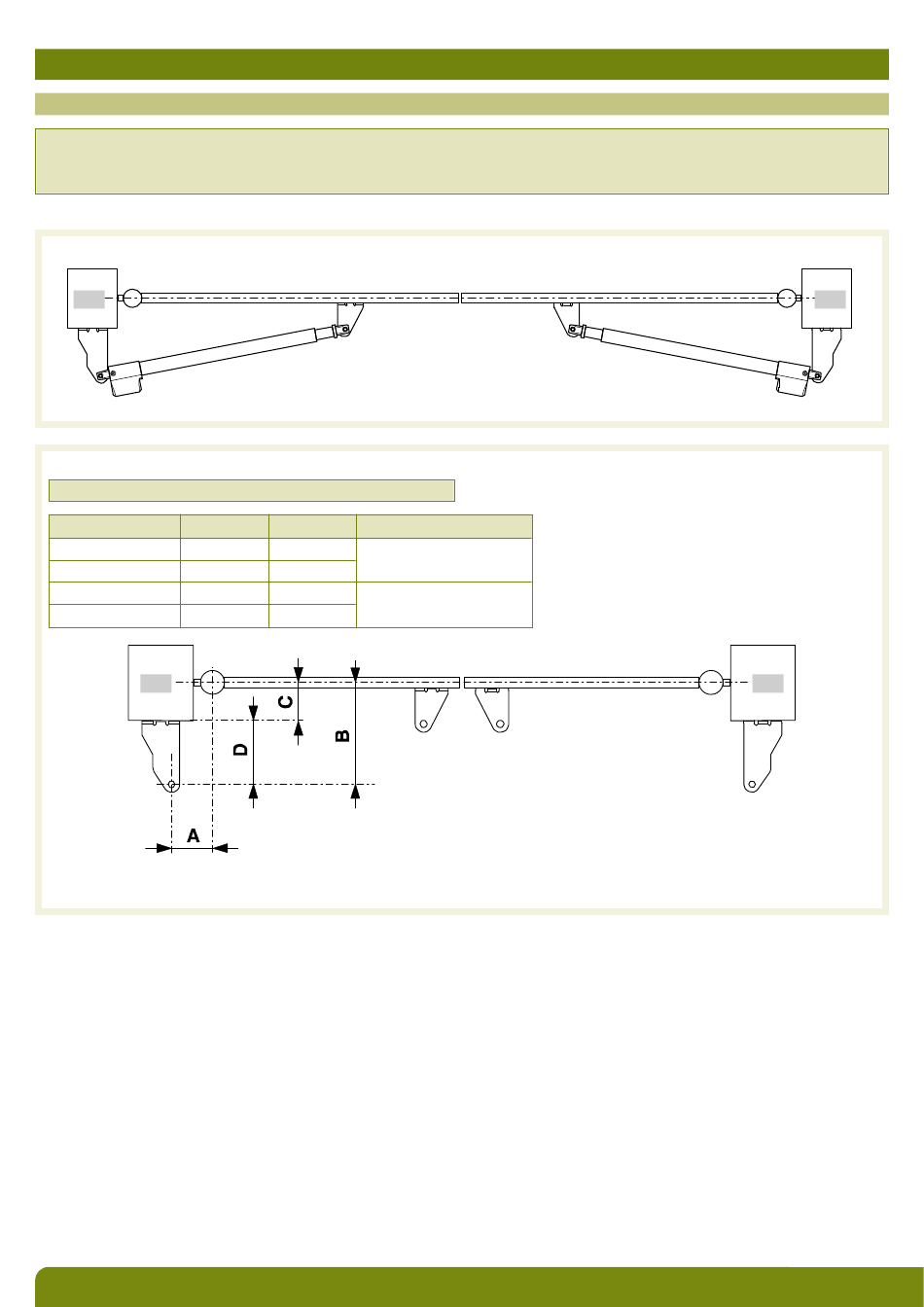

2.1.1 Côtes à respecter
Implantation des moteurs
pilier
Moteur gauche
Positionnement standards de la patte de fixation du moteur sur le pilier
ATTENTION : pour une ouverture jusqu'à 90° A+B = 44 cm max.
C compris entre
5 et 20 cm
12 cm
20 et 25 cm
12 cm
0 et 5 cm
22 cm
5 et 10 cm
22 cm
pilier
(1) Si D = 6,5 cm, percer (diamètre 12 mm) et recouper la patte fournie.
A
D
Angle d'ouverture
11,5 cm
6,5 cm (1)
11,5 cm
6,5 cm (1)
jusqu'à 90°
de 90 à 120°
6
pilier
Moteur droit
pilier
