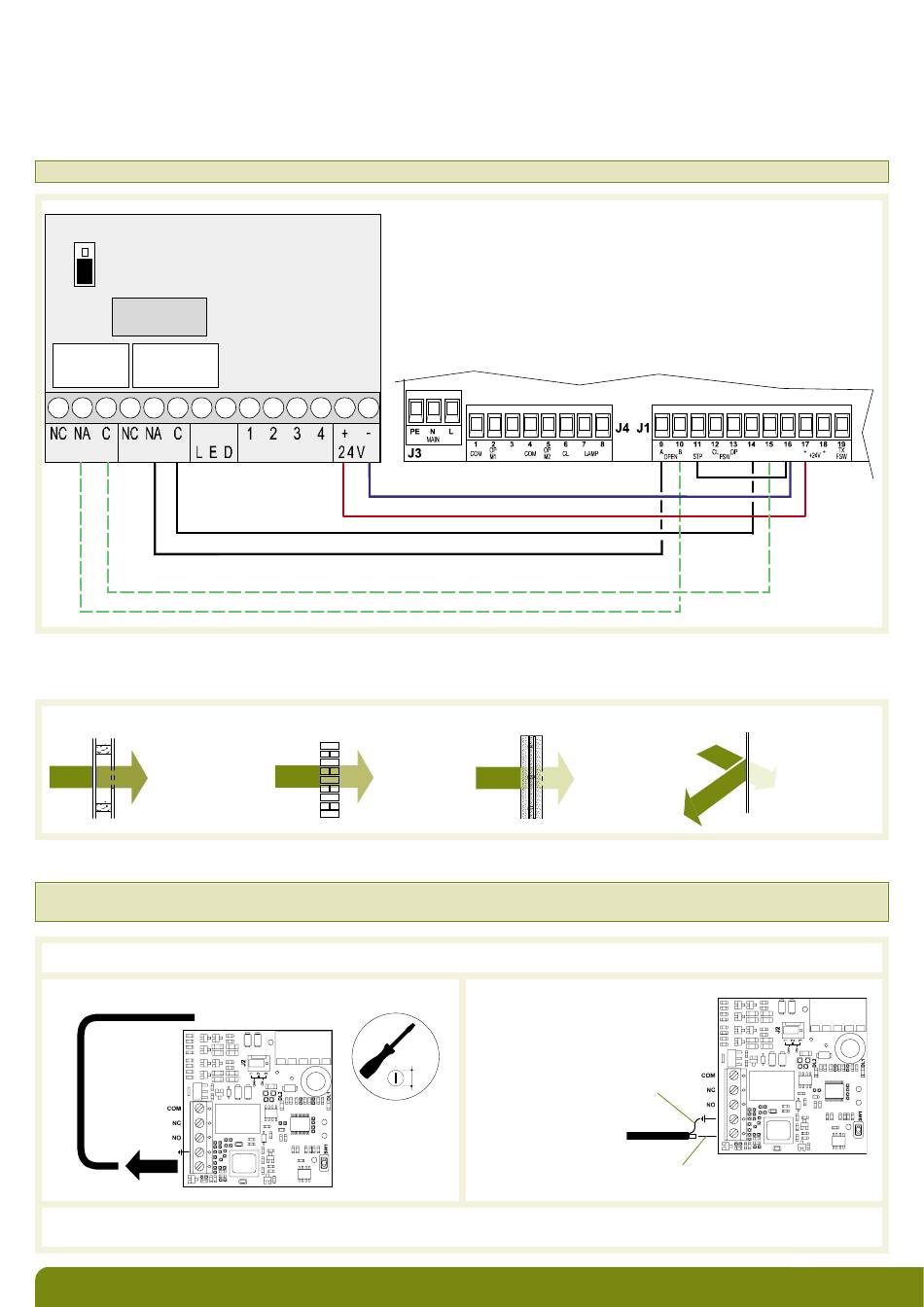

3.7.2 Câblage d'un clavier à code
Vous pouvez à l'aide d'un clavier à code commander l'ouverture totale ou partielle de votre portail :
• composition du code 1 (de 1 à 6 chiffres) → activation du relais A, ouverture totale du portail.
• composition du code 2 (de 1 à 6 chiffres) → activation du relais B, ouverture partielle du portail (1 vantail).
Se reporter à la notice du clavier pour toutes questions relatives à la programmation.
Réaliser le câblage suivant en utilisant un câble de 0,75 mm
ATTENTION : rendre étanche les entrées de câbles avec du joint silicone.
ON
OFF
R V
RELE A
RELE B
3.7.3 Câblage d'une antenne raccordée
La portée radio peut être atténuée par des éléments extérieurs (matériaux, environnement...).
Influence d'un obstacle sur la transmission radio
90-100 %
Bois - Plâtre - Placoplâtre
Afin d'augmenter la portée radio, il est possible de rajouter une antenne extérieure réf. 6100012.
ATTENTION : l'antenne doit être installée de façon la plus dégagée possible, loin de toute végétation de proximité trop dense et qui
empêcherait la bonne réception des ordres. Elle ne doit pas être installée sur le boîtier plastique de la carte électronique de commande.
1. Débrocher le récepteur radio.
2. Dévisser puis retirer l'antenne du bornier.
4. Connecter le récepteur radio sur la carte électronique de commande.
.
2
TASTIERA
65-95 %
Brique - Aggloméré
2.5
10-70 %
Béton armé selon
l'armature métallique
et la disposition
de l'émetteur
3. Connecter l'antenne raccordée.
Tresse de masse
Câble coaxial de l'antenne
22
0-10 %
Métal
Bardage métallique
Pare-vapeur aluminium
Grillage
