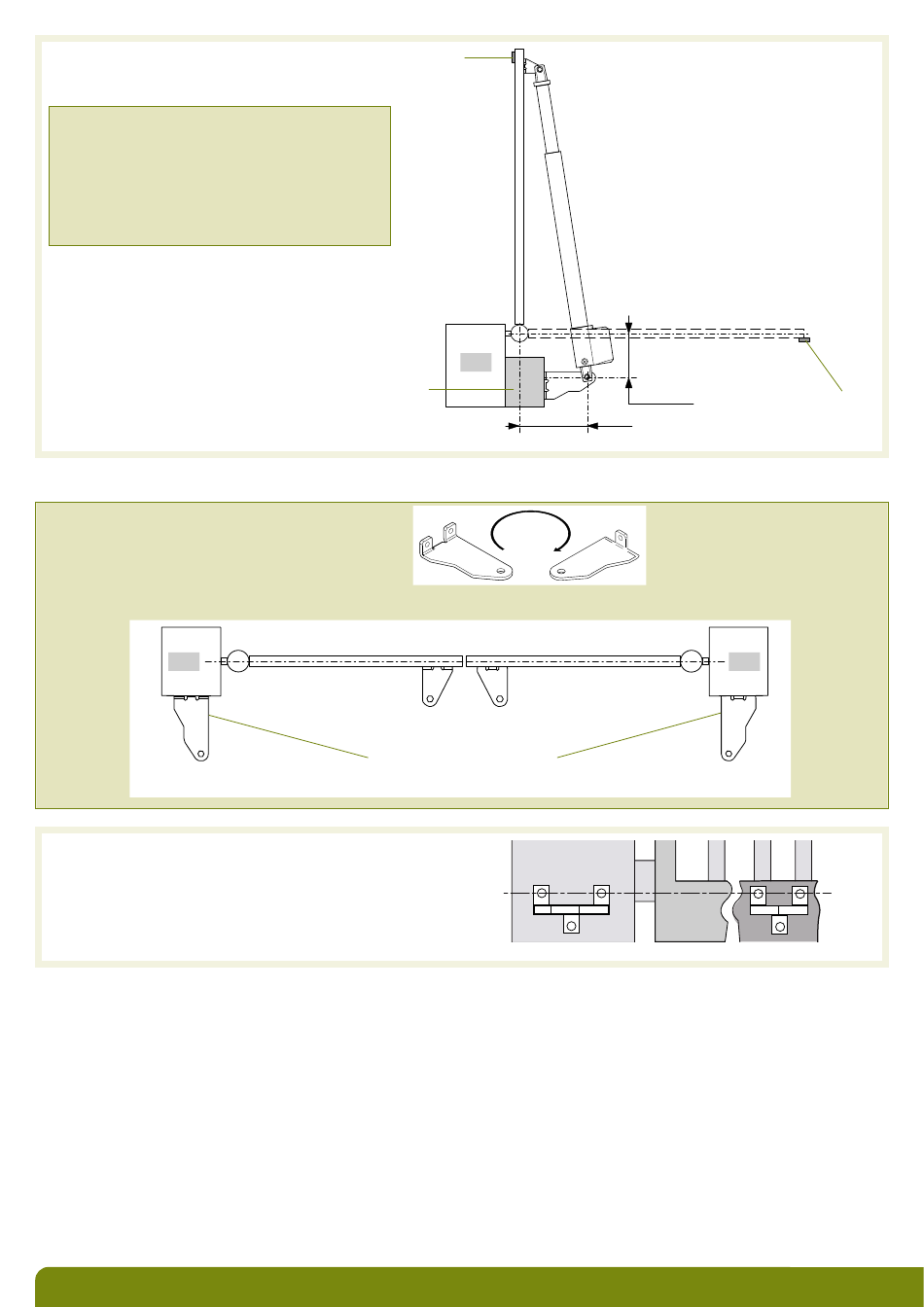

Ouverture vers l'extérieur (95° max)
Rajouter une cale afin de conserver
une côte B = 18 cm
ATTENTION
• Avec ce type de montage, privilégier l'installation de
photocellules en sécurité à la fermeture et à
l'ouverture, cf. chapitre 3.5, Photocellules câblées
pour une sécurité à la fermeture et à l'ouverture
(câblage en option pour une ouverture classique, à
privilégier pour une ouverture vers l'extérieur).
• Inverser le branchement des câbles noirs et marrons
de chaque moteur.
2.1.2 Installation de la patte de fixation du moteur
ATTENTION : pour obtenir une patte de fixation "droite",
faire pivoter une patte "gauche".
Bien positionner le côté "plat" des pattes de fixations du moteur comme indiqué sur le schéma suivant :
pilier
Moteur gauche
1. En respectant les côtes du chapitre précédent,
aligner la patte de fixation du moteur avec la patte
à fixer au portail.
2. Repérer et tracer l'axe médian de la barre
transversale rigide du portail.
Butée en ouverture
Extérieur
pilier
Cale
Côté plat des pattes de fixations
Axe médian
de la barre
transversale
rigide du portail
8
A = 14 cm
B = 18 cm
Moteur droit
Butée en fermeture
pilier
