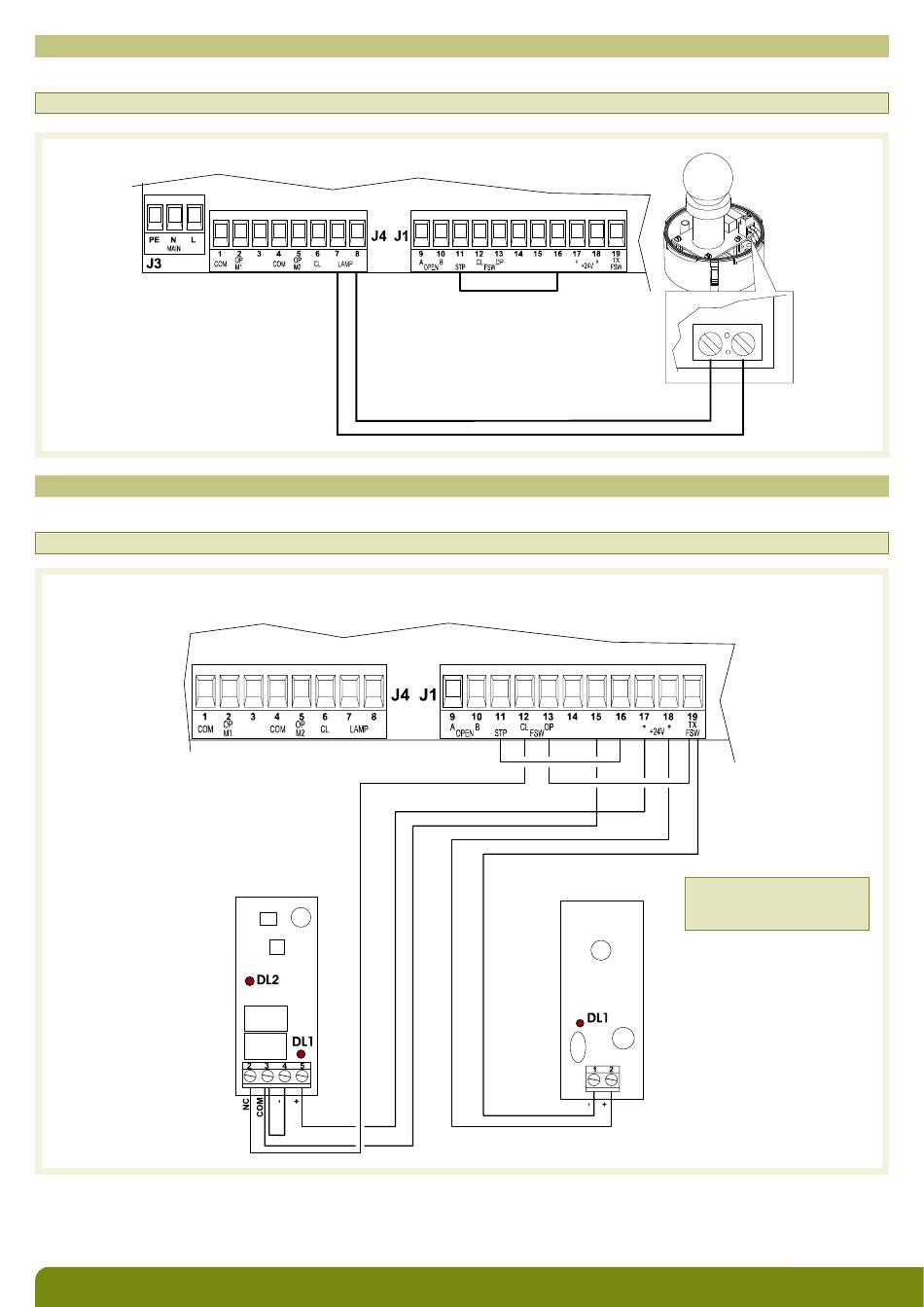

3.4 Câblage du flash
Réaliser le câblage suivant en utilisant du câble de 1,5 mm
ATTENTION : rendre étanche les entrées de câbles avec du joint silicone.
3.5 Câblage des photocellules
Réaliser les câblages suivants en utilisant un câble de 0,75 mm
ATTENTION : rendre étanche les entrées de câbles avec du joint silicone.
Photocellules câblées pour une sécurité à la fermeture (câblage à privilégier)
2
Cellule réceptrice
(RX)
(pas de polarité à respecter).
.
2
Cellule émettrice
19
(TX)
ATTENTION: ne pas oublier
de câbler le strap entre les
bornes 13 et 19.
