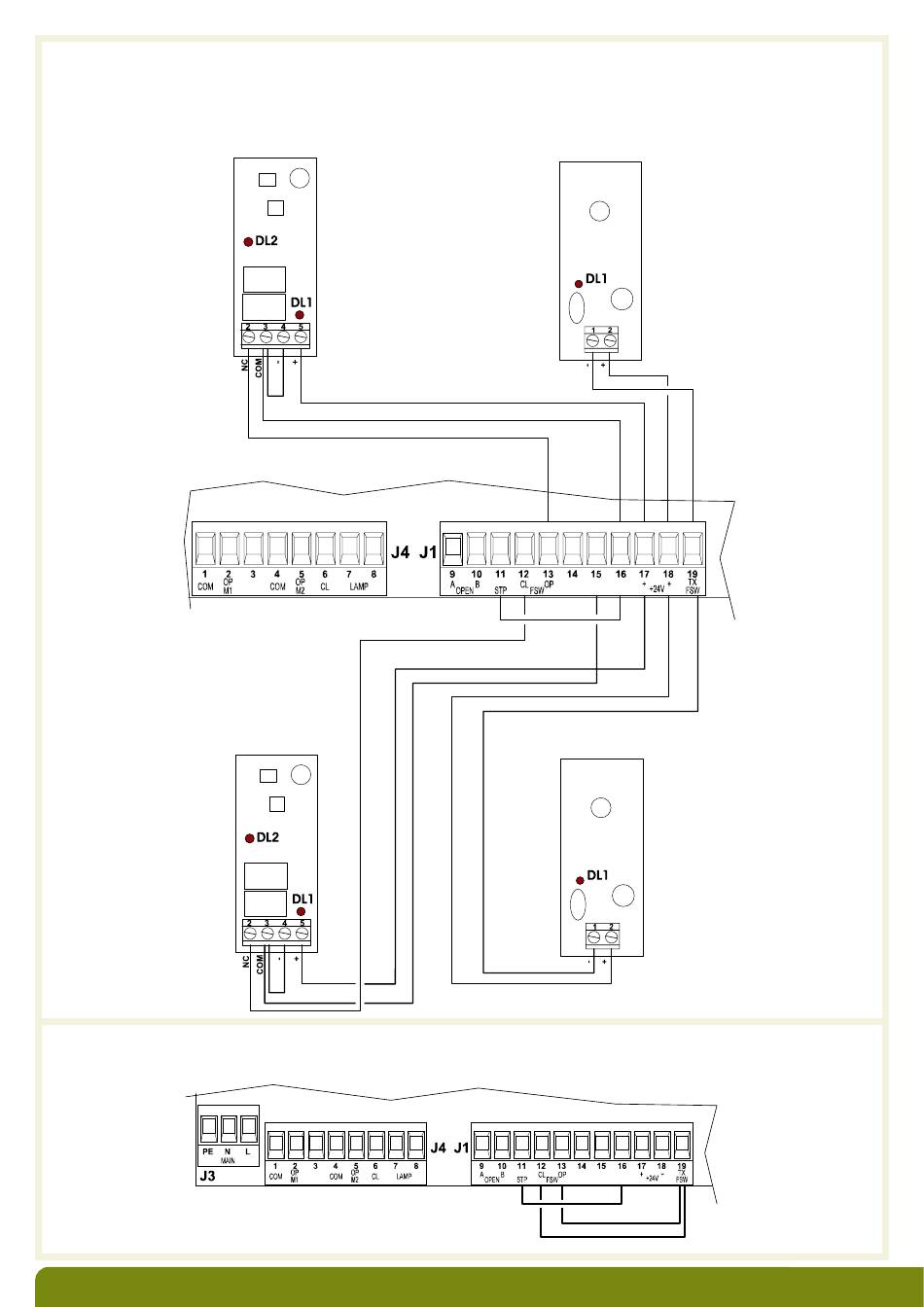

Photocellules câblées pour une sécurité à la fermeture et à l'ouverture (câblage en option pour une ouverture classique,
à privilégier pour une ouverture vers l'extérieur)
Si vous désirez installer une paire de photocellule pour une sécurité à l'ouverture en complément d'une paire de photocellule pour
une sécurité à la fermeture, réaliser le câblage suivant :
Photocellules
en ouverture
Photocellules
en fermeture
Installation sans photocellules (non recommandée)
Effectuer impérativement les raccordements suivants.
Cellule réceptrice
(RX)
Cellule réceptrice
(RX)
Cellule émettrice
(TX)
Cellule émettrice
(TX)
