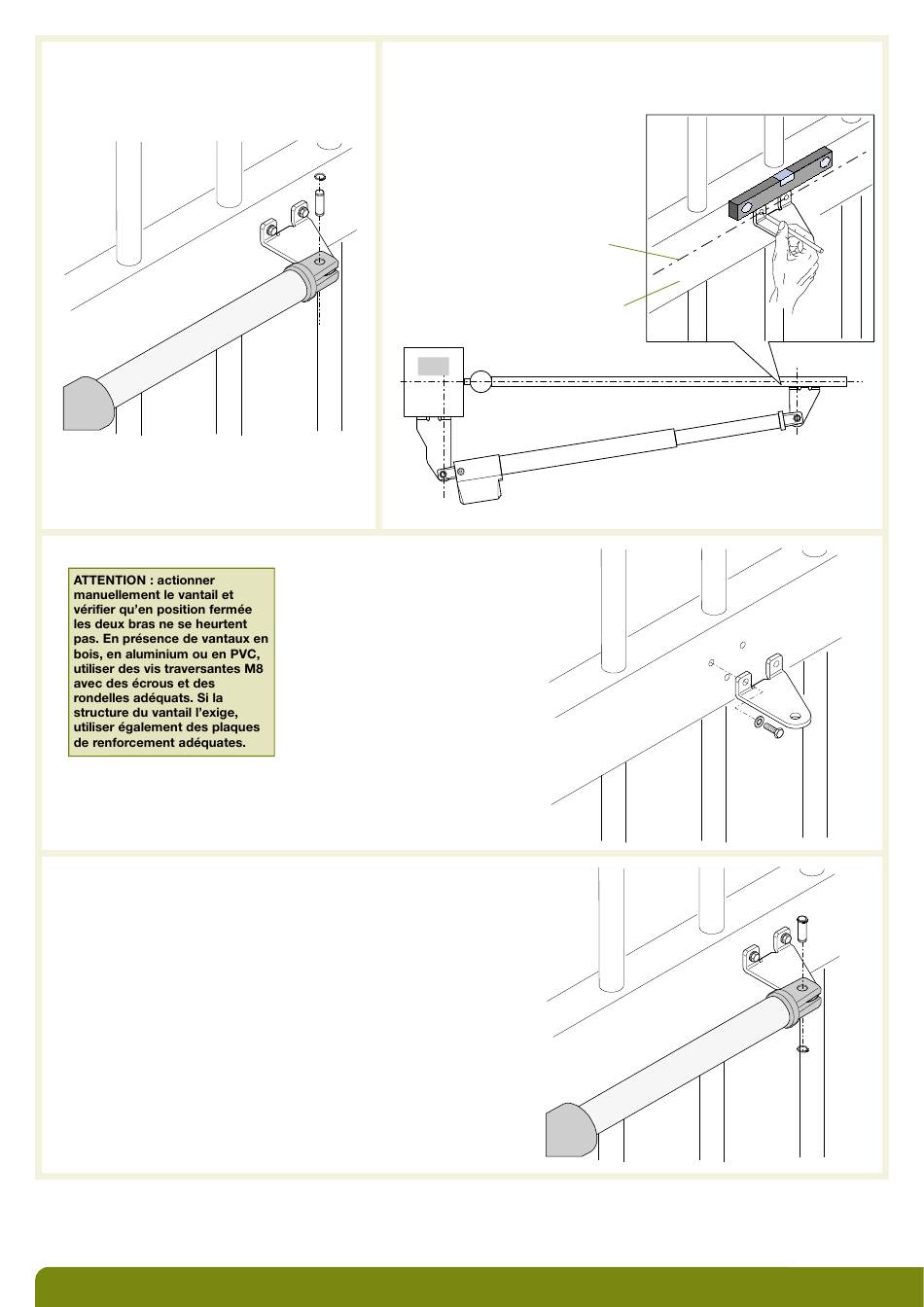

4. Fermer le portail.
Insérer provisoirement la patte de fixation
du vantail sur l'extrémité du vérin mettre
la goupille et un circlip.
6. Fixer la patte sur le montant à l'aide de 3 vis M8.
7. Fixer l'extrémité du vérin sur la patte de fixation
à l'aide de la goupille et du circlip restant.
Reprendre l'ensemble des étapes du chapitre 2 pour l'installation du 2
S'assurer que le portail est libre de s'ouvrir complètement en s'arrêtant sur les butées d'ouverture et de fermeture. Vérifier
que le mouvement des vantaux est régulier et sans frottement.
5. Positionner la patte de fixation contre la barre transversale rigide.
Tracer à l'aide de l'axe médian (cf. : chapitre 2.1.2) le contour et repérer
les 3 trous de fixation de la patte.
Axe médian
de la barre
transversale
rigide du
Barre transversale rigide
pilier
e
moteur.
11
portail
